Menşe yeri: | Çin |
---|---|
Marka adı: | TOBO |
Sertifika: | ASTM |
Model numarası: | Paslanmaz çelik |
Min sipariş miktarı: | 1ADET |
Ambalaj bilgileri: | Gereği olarak |
Teslim süresi: | 15 gün |
Ödeme koşulları: | T/T |
Yetenek temini: | 3000 / AY |
Standart: | asım | Kaynak satır türü: | Kaynak |
---|---|---|---|
Sertifika: | ISO SGS | Malzeme: | Paslanmaz çelik |
Adı: | SS spiral kanatlı boru | Özelliği: | Yüksek Hassasiyetli |
Vurgulamak: | deniz paslanmaz çelik boru,dikişsiz paslanmaz çelik boru |
M.Nitsche, RO Gbadamosi, içinde, 2016
Kanatlı Boru Hesaplamaları 251
12.3.1
Fin veriminin hesaplanması η F 251
12.3.2
Ağırlıklı kanatçık veriminin hesaplanması η W 251
12.3.3
İç tüp yüzey alanı A i için toplamın hesaplanması
12.3.4
Kirlenme olmadan dış boru alanına A o dayalı olarak toplam ısı transfer katsayısının Uo hesaplanması 254
12.3.5
Toplam ısı geçiş katsayısı Uo'nun kanatlı dış yüzey alanı Ao'ya dayanarak kirlenme faktörleri r o ve r i 255'e göre hesaplanması
12.3.6
Ro ve r i 256 kirlenme faktörleri dikkate alınarak iç boru yüzey alanı A i için toplam ısı transfer katsayısının U i hesaplanması
12.3.7
Kirlenme ve Sıcaklık Değişimi 256
12.3.8
Farklı tüplerin U i × A i (W / m K) özgül ısı görevlerinin karşılaştırılması 258
Kanatlı borular neredeyse her zaman hava soğutmalı eşanjörlerde düşük hava tarafını telafi etmek için kullanılır. Tüp boyunca sarmal bir düzende düzenlenmiş radyal (dairesel) kanatçıklar kullanılır. Kanatçık yüksekliği, bu nedenle, bu tip borulara yüksek yüzgeçli boru denir.
Aşağıdakiler de dahil olmak üzere çeşitli yüksek yüzgeçli boru türleri mevcuttur:
•
Entegre kanatlı

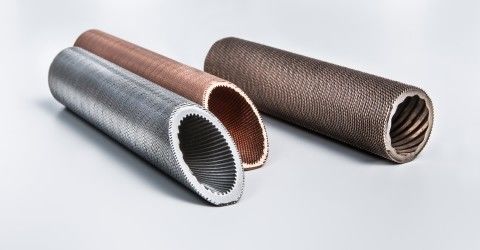

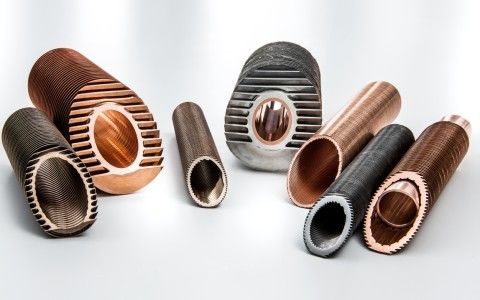

Bakır ve bakır alaşımlarından yapılmış GEWA-D kanatlı borular çok çeşitli boyutlarda mevcuttur ve en yüksek mekanik ve termik gerilime dayanır. Karmaşık ısı değiştiricilerin bireysel geometrileri için özel olarak üretilmiştir. Bakır, tüm teknik metallerin en yüksek ısı iletkenliğini sunar. İşleme, hijyenik ve korozyona dayanıklı bir çözümde üstündür.
Alüminyumdan yapılmış GEWA-D kanatlı borular özellikle hafif uygulamalarda kullanılır. Alüminyum, en yüksek sünekliği makul ısı iletkenliği ile birleştirir.
Karbon çelikten yapılmış GEWA-D kanatlı borular katı yakıtlı kazanlar veya depolama tankları gibi uygulamalarda kullanılabilir. Düz tüplere kıyasla önemli ölçüde genişlemiş yüzey alanı kompakt çözümlere izin verir. Montaja hazır ısı eşanjörleri, pahalı malzemelerden yapılmış ısı eşanjörleri için ilginç bir alternatif çözüm olabilir.
GEWA-D paslanmaz çelikten yapılmış orta-yüksek kanatlı borular yoğuşmalı kazanlar veya kullanım sıcak suyu uygulamaları için kullanılabilir. Genişletilmiş dış ısı transfer yüzey alanı nedeniyle, gerekli boru uzunluğu azaltılabilir ve böylece maliyetli malzeme tasarrufu sağlanabilir.
Tablo 12.1 . Tipik Yüksek Fin Borulu Dizilerin Özellikleri
Kök tüpü OD (inç) | 1.0 | 1.0 |
Kanat yüksekliği (inç) | 0.500 | 0.625 |
Fin OD (inç) | 2.00 | 2.25 |
Ortalama yüzgeç yüksekliği (inç) | ||
Gerginlik yarası veya gömülü | 0,012-0,014 | 0,012-0,014 |
Bimetalik veya integral * | 0,015-0,025 | 0,015-0,025 |
İnç başına yüzgeç | 9 | 10 |
Boru yerleşim açısı | 30 ° | 30 ° |
Tüp aralığı (inç) | 2.25 | 2.50 |
Bir Tot / L | 3.80 | 5.58 |
A Tot / A o | 14.5 | 21.4 |
A Tot / A i | ||
13 BWG | 17.9 | 26.3 |
14 BWG | 17.4 | 25,6 |
16 BWG | 16.7 | 24.5 |
Birim demet yüz alanı başına dış yüzey alanı | ||
Üç tüp sırası | 60.6 | 80,4 |
Dört tüp sırası | 80.8 | 107.2 |
Beş tüp sırası | 101.0 | 134.0 |
Altı tüp sırası | 121.2 | 160.8 |
