Menşe yeri: | Çin |
---|---|
Marka adı: | TOBO |
Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Model numarası: | 904L ASME / ANSI B16.9, B16.28, MSS SP-43, MSS SP-75 |
Min sipariş miktarı: | 2PCS |
Fiyat: | USD0.3-100 PER PC |
Ambalaj bilgileri: | KAT AHŞAP DURUMUNDA YA DA PALET |
Teslim süresi: | 15days |
Ödeme koşulları: | T/T, l/c, Western Union |
Yetenek temini: | 9990000PCS Aylık |
Ürün adı:: | Alın Kaynaklı Paslanmaz Çelik Bağlantı Stub ucu | Malzeme sınıfı: | 904L |
---|---|---|---|
Boyut aralığı:: | DN15-DN600 (1/2 "-24") Dikişsiz Tip DN15 - DN1200 (1/2 "- 48") Kaynaklı tip | Kalınlık:: | Sch5-Sch160, STD, XS, XXS |
Standart:: | ANSI / ASTM B16.9 / 16.28, API 5L, DIN2617, JIS B2311 / 2312/2313 | ||
Vurgulamak: | Kucak Mafsal Saplama Ucu,SS Saplama Ucu |

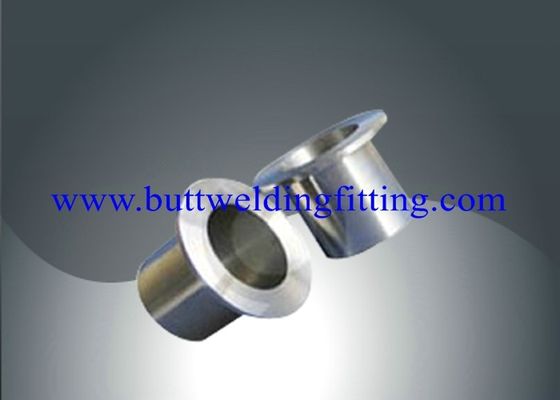

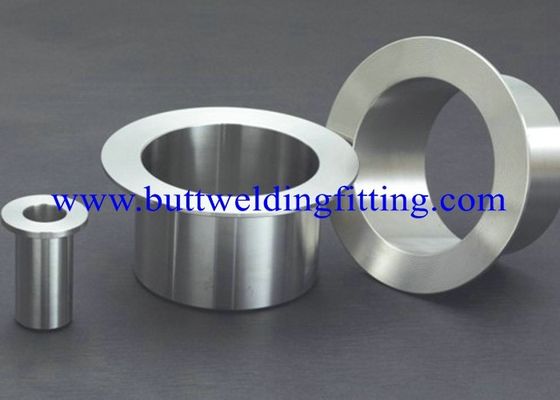

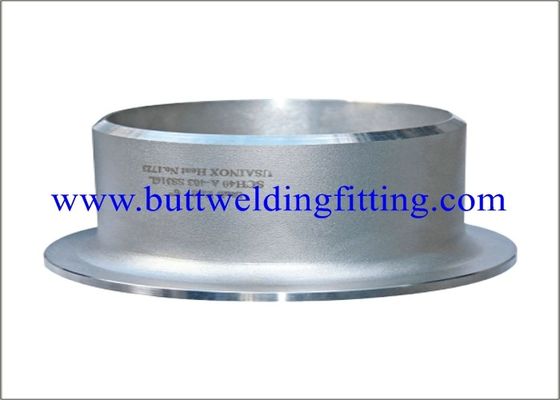

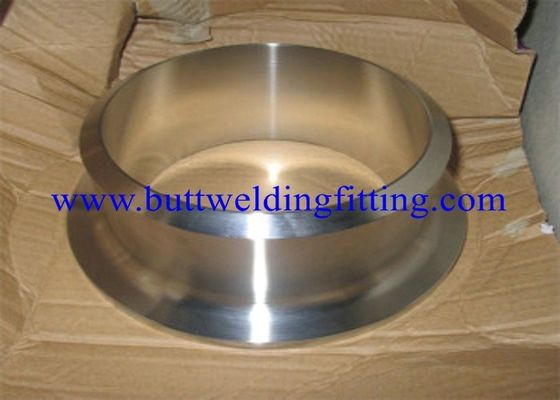

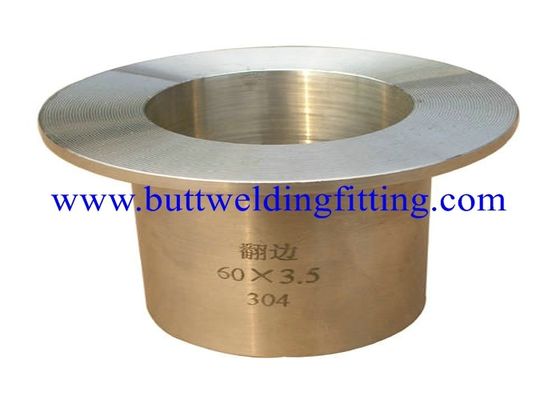

904L Paslanmaz Çelik Stub Lap Turu 1 İnç Biter 8 ”SCH40S ASME / ANSI B16.9, B16.28, MSS SP-43, MSS SP-75
Müşterilerimize, orijinal üreticilerimiz tarafından yüksek kalitede paslanmaz çelikten yapılan alın kaynağı parçaları sunuyoruz. Dikişsiz ve kaynaklı formlarda sunulan bu fitingler hassas imal edilmiştir ve aşağıdaki özelliklerde müşterilerimize sunulmaktadır:
Form:
1/8 "NB ila 48" NB. (Dikişsiz ve Kaynaklı)
Kalınlık
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS ve NS, NACE MR 01-75 ile kullanılabilir
Tür:
· 45 °, 90 °, 180 °, R = 1D, 1.5D, 3D, 5D, 6D, 8D, 10D ve 20D'de dirsekler.
· Eksantrik ve konsantrik redüktör.
· Caps ve haçlar.
· Eşit ve eşitsiz tee.
· Uzun ve kısa saplama ucu.
Standart:
· ASME: ANSI B16.9, ANSI B16.28, MSS SP75
· DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011;
· SGP: JIS B2313
· EN: EN10253-1, EN10253-2
Malzeme:
Paslanmaz Çelik: ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / vb.
Karbon Çelik: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 vb.
Alaşımlı Çelik: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / vb.
Diğer malzemeler: Monel, Nikel, İnkonel, Hastalloy, Bakır, Pirinç, Bronz, Titanyum, Tantal, Bizmut, Alüminyum, Yüksek Hız Çeliği, Çinko, Kurşun, vb.
DN | NPS | Dış çap | Uzun Desen Uzunluğu, F | Kısa Desen Uzunluğu, F |
| Lap Çapı, G | ||||
maksimum | Min | |||||||||
aa | İnç | aa | İnç | |||||||
15 | 1/2 | 22.8 | 0.896 | 20.5 | 0.809 | 76 | 51 | 3 | 35 | |
20 | 3/4 | 28.1 | 1,106 | 25.9 | 1,019 | 76 | 51 | 3 | 43 | |
25 | 1 | 35.0 | 10376 | 32,6 | 1,284 | 102 | 51 | 3 | 51 | |
32 | 1.1 / 4 | 43.6 | 10716 | 41,4 | 1,629 | 102 | 51 | 5 | 64 | |
40 | 1.1 / 2 | 49.9 | 1,965 | 47.5 | 1,869 | 102 | 51 | 6 | 73 | |
50 | 2 | 62.4 | 2,456 | 59.5 | 2,344 | 152 | 64 | 8 | 92 | |
65 | 2.1 / 2 | 75.3 | 2,966 | 72.2 | 2,844 | 152 | 64 | 8 | 105 | |
80 | 3 | 91.3 | 3,596 | 88.1 | 3,469 | 152 | 64 | 10 | 127 | |
90 | 3,1 / 2 | 104.0 | 4,096 | 100.8 | 3,969 | 152 | 76 | 10 | 140 | |
100 | 4 | 116.7 | 4,593 | 113.5 | 4,469 | 152 | 76 | 11 | 157 | |
125 | 5 | 144.3 | 5,683 | 140.5 | 5,532 | 203 | 76 | 11 | 186 | |
150 | 6 | 171.3 | 6,743 | 167.5 | 6,594 | 203 | 89 | 13 | 216 | |
200 | 8 | 222.1 | 8,743 | 218,3 | 8,594 | 203 | 102 | 13 | 270 | |
250 | 10 | 277,2 | 10,913 | 272.3 | 10,719 | 254 | 127 | 13 | 324 | |
300 | 12 | 328.0 | 12,913 | 323.1 | 12,719 | 254 | 152 | 13 | 381 | |
350 | 14 | 359,9 | 14,170 | 354,8 | 13,969 | 305 | 152 | 13 | 413 | |
400 | 16 | 411.0 | 16,180 | 405,6 | 15,969 | 305 | 152 | 13 | 470 | |
450 | 18 | 462.0 | 18,190 | 456.0 | 17,969 | 305 | 152 | 13 | 533 | |
500 | 20 | 514,0 | 20,240 | 507.0 | 19,969 | 305 | 152 | 13 | 584 | |
550 | 22 | 565,0 | 22,240 | 558.0 | 21,969 | 305 | 152 | 13 | 641 | |
600 | 24 | 616.0 | 24,240 | 609,0 | 23,969 | 305 | 152 | 13 | 692 |
