Menşe yeri: | Çin |
---|---|
Marka adı: | Tobo |
Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Model numarası: | dirsek |
Min sipariş miktarı: | 1pcs |
Fiyat: | 1usd Depending on quantity |
Ambalaj bilgileri: | Ahşap durumda |
Teslim süresi: | 15work gün |
Ödeme koşulları: | T/T, l/c, Western Union |
Yetenek temini: | Ağız başına 90000 adet |
Malzeme Grrade: | Malzeme Grrade WP304 | Boyutu: | 1-48 inç |
---|---|---|---|
Standart: | ASME B16.9 | Türü: | Dikişsiz veya kaynak |
Vurgulamak: | alın kaynaklı boru ek parçaları,industrial pipe fittings |

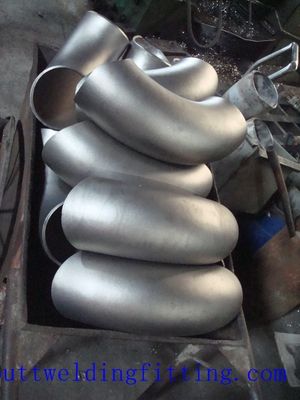

MSS-SP75 WPC A420 WPL6 Paslanmaz Çelik Alın Tüm Boru Kalınlığı Dirsek Kaynaklı Boru Ek Parçaları
· Malzeme: Paslanmaz Çelik
· Teknikler: Dövme
· Tür: Dirsek
· Bağlantı: Kaynak
· Şekil: Eşit
· Baş Kodu: Yuvarlak
· Boyut: 1/2 "-72"
· Basınç: sch10-xxs
· Açı: 22.5 °, 30 °, 45 °, 60 °, 90 °, 180 ° derece
· Uygulama: Petrol kimyasal makine elektrik gücü, kağıt yapımı, vb
· Standart: ASME ANSI MSS-SP JISB DIN BS GB
· Ambalaj: Tahta sandıklarda, paletlerde veya müşterilerin gereksinimlerinde olduğu gibi
· Yarıçap: Kısa yarıçap, Uzun yarıçap
· Yeterlilik: API, ISO, CE
· Yüzey işleme: Doğal
Açıklama:
1. Ürün Ürün No .: 003 bağlantı parçaları-Cosco Çelik
2. Ürün ağırlıklı olarak Petrol ve Gaz, kimyasal tesis, elektrik santrali, metalurji, gemi yapımı, vb.
3. Kesinlikle üretim süreci, ISO9001: 2008 kalite kontrol sistemi kuralları uyarınca.
4. EN10204 uyarınca MTC sertifikası 3.2.1.
5. İşaretleme: Kayıtlı logo, Isı Numarası, Çelik Sınıfı, Standart, Boyut
6. Ambalaj: Ahşap kutu veya ahşap palet.
7. HS Kodu: 73072300
Ürün | Dirsek |
tip | Uzun veya kısa yarıçapı. 22.5 °, 30 °, 45 °, 60 °, 90 °, 180 ° derece, Alın kaynak dirseği, Dövme dişli dirsek, Sokak dirseği. |
Boyut | Alın kaynağı DN: DN10 ~ DN 1200 WT: SCH10-XXS dövme DN: DN10 ~ DN150 Basınç sınıfı: 150LBS ~ 10000LBS |
Standart | ANSI B16.5, B16.11, B16.3, ASTM A234 / A234M, ASTM A403 / A403M, ASTM A420 / A420M, ASTM A182 / A182M, DIN2605, JIS B2311, JIS B2312. HG, GB, SH, hgj JB, ANSI, JIS, DIN |
Malzeme | A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP316P WPL9, F1, F5, F1 |
Yüzey işleme | PE Bulaşmış pas yağ Galvaniz Parlatma Vernik kaplama |
Uygulama | Kimyasal Yağlar ve gübreler Şeker değirmenleri ve Damıtma Tesisleri Çimento endüstrisi gemi yapımı Kağıt endüstrisi; Petrokimya yağı ve Doğal gaz taşımacılığı; |
Malzeme:
Malzeme | ASTM | Karbon çeliği (ASTM A234WPB, A234WPC, A420WPL6). |
Paslanmaz çelik (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2, vb.) | ||
Alaşımlı Çelik: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3 | ||
DIN | Karbon çeliği: St37.0, St35.8, St45.8 | |
Paslanmaz çelik: 1.4301,1.4306,1.4401,1.4571 | ||
Alaşımlı çelik: 1.7335,1.7380,1.0488 (1.0566) | ||
JIS | Karbon çeliği: PG370, PT410 | |
Paslanmaz çelik: SUS304, SUS304L, SUS316, SUS316L, SUS321 | ||
Alaşımlı çelik: PA22, PA23, PA24, PA25, PL380 | ||
GB | 10 #, 20 #, 20G, 23g, 20R, Q235, 16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo |
Şartname
Nominal çap | Eğimde Dış Çap | Merkezden Sona | Merkezden Merkeze | Yüze Dön | |||||||
45 ° Dirsek | 90 ° Dirsek | 180 ° Dirsek | |||||||||
D | B | bir | O | K | |||||||
DN | NPS | Seri A | B Serisi | Uzun yarıçap | Uzun yarıçap | Kısa yarıçap | Uzun yarıçap | Kısa yarıçapı | Uzun yarıçap | Kısa yarıçapı | |
15 | 1/2 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
20 | 3/4 | 26.9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
25 | 1 | 33.7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
32 | 1.1 / 4 | 42.4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
40 | 1.1 / 2 | 48,3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
50 | 2 | 60.3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
65 | 2.1 / 2 | 76.1 (73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
80 | 3 | 88.9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
90 | 3,1 / 2 | 101.6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
100 | 4 | 114.3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
125 | 5 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
150 | 6 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
200 | 8 | 219.1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
300 | 12 | 323,9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
350 | 14 | 355.6 | 377 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 | |
400 | 16 | 406.4 | 426 | 254 | 610 | 406 | 1219 | 813 | 813 | 610 | |
450 | 18 | 457.2 | 478 | 286 | 686 | 457 | 1372 | 914 | 914 | 686 | |
500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524 | 1016 | 1016 | 762 | |
550 | 22 | 559 | - | 343 | 838 | 559 | 1676 | 1118 | 1118 | 838 | |
600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829 | 1219 | 1219 | 914 | |
650 | 26 | 660 | - | 406 | 991 | 660 | 1982 | 1320 | Not: 1. Parantez içindeki sayıyı seçmemek daha iyidir. 2. Seri A'yı tercih etmek | ||
700 | 28 | 711 | 720 | 438 | 1067 | 711 | 2134 | 1422 | |||
750 | 30 | 762 | - | 470 | 1143 | 762 | 2286 | 1524 | |||
800 | 32 | 813 | 820 | 502 | 1219 | 813 | 2438 | 1626 | |||
850 | 34 | 864 | - | 533 | 1295 | 864 | 2590 | 1728 | |||
900 | 36 | 914 | 920 | 565 | 1372 | 914 | 2744 | 1828 | |||
950 | 38 | 965 | - | 600 | 1448 | 965 | 2896 | 1930 | |||
1000 | 40 | 1016 | 1020 | 632 | 1524 | 1016 | 3048 | 2032 | |||
1050 | 42 | 1067 | - | 660 | 1600 | 1067 | 3200 | 2134 | |||
1100 | 44 | 1118 | 1120 | 695 | 1676 | 1118 | 3352 | 2236 | |||
1150 | 46 | 1168 | - | 727 | 1753 | 1168 | 3506 | 2336 | |||
1200 | 48 | 1220 | 1220 | 759 | 1829 | 1219 | 3658 | 2440 |
Yaklaşık ağırlık:
DN | İNÇ | OD | F | B | 5S | 10S | 20S | 40S | 80S | 120S |
15 | 1/2 | 18 21,3 | 38 | 16 | 0,04 0,05 | 0,05 | 0.059 0.063 | 0,06 0,08 | 0,08 0,10 | |
20 | 3/4 | 25 26.7 | 38 | 0.06 0.06 | 0.07 0.08 | 0.08 0.09 | 0,09 0,10 | 0.13 0.13 | ||
25 | 1 | 32 33,4 | 38 | 16 | 0.08 0.08 | 0.12 0.13 | 0.13 0.135 | 0.14 0.14 | 0.18 0.19 | |
32 | 1.1 / 4 | 38 42,2 | 48 | 20 | 0.11 0.13 | 0.18 0.21 | 0,21 0,24 | 0.23 0.26 | 0,31 0,35 | |
40 | 1.1 / 2 | 45 48.3 | 57 | 24 | 0.16 0.17 | 0.26 0.28 | 0,30 0,32 | 0,33 0,35 | 0,44 0,48 | |
50 | 2 | 57 60.3 | 76 | 32 | 0.28 0.29 | 0,45 0,47 | 0.59 0.61 | 0,62 0,66 | 0,95 0,90 | |
65 | 2.1 / 2 | 73 76.1 | 95 | 40 | 0.55 0.57 | 0,80 0,83 | 0,96 1,1 | 1.25 1.31 | 1.72 1.80 | |
80 | 3 | 89 | 114 | 47 | 0.80 | 1.17 | 1.6 | 2.06 | 2.86 | |
90 | 3,1 / 2 | 101.6 | 133 | 55 | 1.08 | 1.57 | 2.1 | 2.74 | 3,82 | |
100 | 4 | 108 114,3 | 152 | 63 | 1.31 1.39 | 1.01 2.03 | 2.65 2.87 | 3,54 3,76 | 5.13 5.46 | 6.27 6.68 |
125 | 5 | 133 141.3 139,7 | 190 | 79 | 2.68 2.82 2.87 | 3.24 3.45 3.41 | 4.81 5.12 5.06 | 6.16 6.54 6.47 | 8.71 9.25 9.14 | 11,3 12,0 11,9 |
150 | 6 | 159 168.3 165.2 | 229 | 95 | 3.85 4.10 4.03 | 4.69 4.96 4.87 | 6.97 7.38 7.24 | 9.56 10.1 9.95 | 14,4 15,3 15,0 | 18,6 19,8 19,4 |
200 | 8 | 219 216.3 | 305 | 126 | 7.15 7.05 | 9.65 9.53 | 16,1 15,9 | 20,4 20,1 | 31,0 30,5 | 43,1 42,5 |
250 | 10 | 273 267.4 | 381 | 128 | 13.7 13,2 | 16,7 16,3 | 25,8 24,6 | 36,2 35,4 | 57,2 56,2 | 79.7 77.6 |
300 | 12 | 325 323.9 318.5 | 457 | 189 | 23.0 22.6 22,3 | 26,1 26,0 25,5 | 36,1 36,0 35,3 | 55,7 55,5 56,1 | 95.2 94.8 92.7 | 133 133 132 |
350 | 14 | 377 355.6 | 533 | 221 | 30,8 29.0 | 36,9 34,7 | 60.2 56.7 | 83.1 78,2 | 147 138 | 202 189 |
400 | 16 | 426 406.4 | 610 | 253 | 41,8 39,9 | 47,7 45,5 | 78.0 74,3 | 122 116 | 211 201 | 280 267 |
450 | 18 | 478 457.2 | 686 | 284 | 52,9 50,5 | 60,3 57,7 | 87.7 83,8 | 175 167 | 301 287 | 422 403 |
500 | 20 | 529 508 | 762 | 316 | 74.2 71.3 | 84.9 81,5 | 146 140 | 242 232 | 414 398 | 577 552 |
550 | 22 | 559 | 838 | 347 | 86.3 | 98.8 | 169 | 307 | 694 | |
600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
650 | 26 | 660 | 991 | 410 | 315 | |||||
700 | 28 | 720 711 | 1067 | 442 | 371 366 | |||||
750 | 30 | 762 | 1143 | 473 | 214 | 264 | 421 | |||
800 | 32 | 820 813 | 1219 | 506 | 484 480 | 663 657 | ||||
850 | 34 | 864 | 1295 | 537 | 542 | 742 | ||||
900 | 36 | 920 914 | 1372 | 568 | 612 608 | 914 908 |
