Menşe yeri: | Çin |
---|---|
Marka adı: | TOBO |
Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Model numarası: | 31254 1.4547 254 SMO |
Min sipariş miktarı: | 1ADET |
Fiyat: | US $ 10 - 100 / Kilogram |
Ambalaj bilgileri: | Çelik bant ile bağlı veya müşterinin ihtiyaçlarına göre denize ahşap kutuları veya paletler |
Teslim süresi: | 30% T / T veya LC ile ön ödeme aldıktan sonra 30 gün |
Ödeme koşulları: | L/c, T/T, Western Union |
Yetenek temini: | Ay başına 50 Metrik Ton / Metrik Ton |
Tip: | Plaka flanşı | OD: | 9,5 ila 219 mm |
---|---|---|---|
Sınıf Değerlendirmesi: | 150#~2500# | bakan: | RF(yükseltilmiş yüz);FF(düz yüz);RTJ(halka tipi bağlantı);RJ(halka bağlantı yüzü) TG(dil ve oluk yüz |
Üretim süreci: | Push, Press, Forge, Cast, vb. | Paketleme: | Ahşap kasalar, paletler, naylon torbalar veya müşterilerin ihtiyaçlarına göre |
ADEDI: | 1 parça | Teslimat süresi: | Miktarına bağlı olarak 10-100 gün |
Ödeme şartları: | L/C,T/T | gönderi: | FOB Tianjin/Shanghai, CFR, CIF vb. |
Uygulama: | Boru hattı ve vana bağlantısı | Yüzey İşlem: | Turşu, 2B, No.4, BA, Saç Çizgisi, Ayna |
Vurgulamak: | dövme flanşlar ve bağlantı parçaları,alın kaynaklı flanşlar |

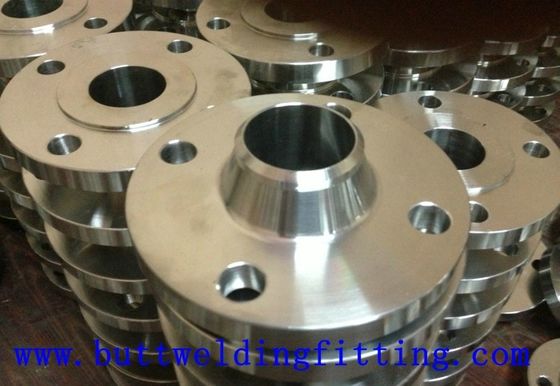

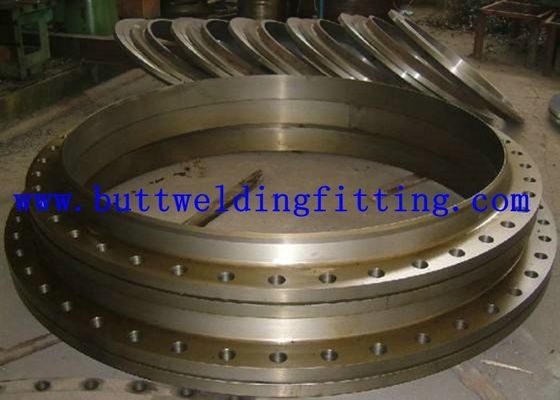

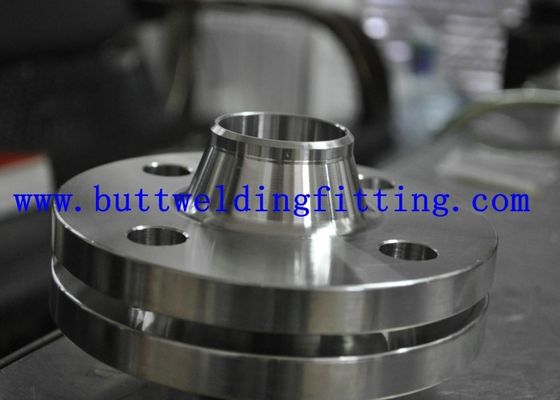

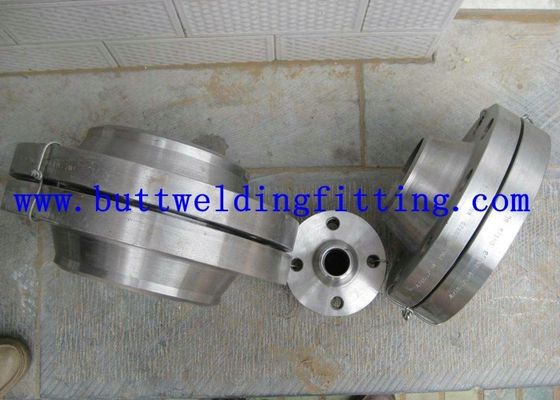

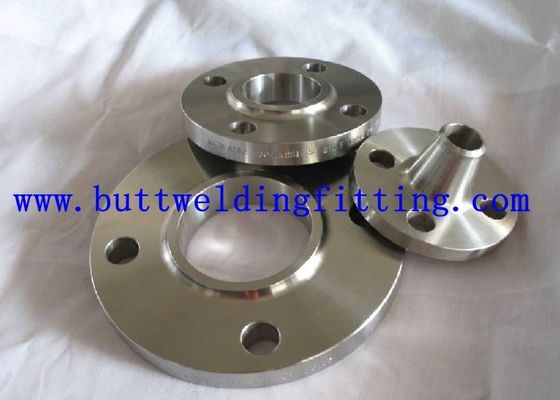

ANSI, ASME, ASA, B16.5 PLAKA HALKASI FLANŞ YÜKSELTİLMİŞ YÜZ SINIFI 150/300/600
Boyut:
Malzeme:
Standart:
Anavatan:
Model numarası:
Standart veya standart dışı:
Ürün adı:
Tür:
Yüzey işleme:
Tekniği:
Uygulama:
Ticari Terim:
Boyut aralığı:
Adedi:
Numune:
Paketleme Detayları:
1. Ahşap Palet
2. Anti-ıslak dokuma çanta
3. gerektiği gibi
Teslimat Detayı:
7-10 gün, nihai miktara göre
Flanş Ölçüleri ve Yaklaşık Kütle |
ANSI, ASME, ASA, B16,5 150 lb / sq.in. Plakalı Halka Flanş RF | |||||||||
O | D | b | g | m | J | k | delikler | l | Kilogram. |
1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0400 |
3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0700 |
1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0800 |
1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
1 1/2 " | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1.400 |
2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
2 1/2 " | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3.600 |
3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4.100 |
3 1/2 " | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5.600 |
5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6300 |
6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7.500 |
8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12600 |
10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18500 |
12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28.000 |
14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36.000 |
16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46000 |
18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64.000 |
22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72.000 |
24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89000 |
NOT: 1. Mafsal Eklemi dışındaki Sınıf 150 flanşlar, 'Kalınlık' (C) ve 'Göbek Boyu' (Y1), (Y3) içinde yer alan 0,06 (1,6 mm) yükseltilmiş yüzle döşenecektir. 2. Kaymalı, Dişli, Soket Kaynağı ve Kucak Mafsal Flanşları için, göbekler tabandan tepeye dikey olarak veya 7 derecelik sınırlar dahilinde konik şekillendirilebilir. 3. Kör Flanşlar, Kayma Flanşlarda kullanılan göbek ile aynı göbek ile veya göbeksiz yapılabilir. 4. Conta yüzeyi ve arka tarafı (cıvatalama için taşıma yüzeyi) 1 derece içinde paralel yapılır. Paralelliğin sağlanması için, nokta kaplaması MSS SP-9'a göre, kalınlığı (C) düşürmeden gerçekleştirilir. 5. Soket Derinliği (D), yalnızca 3 inç ila 3 inç boyutlarındaki ANSI B 16.5 ile kaplıdır, 3 inçten fazlası üreticinin tercihindedir. |
ANSI, ASME, ASA, B16,5 300 lb / sq.in. Flanşlı Flanş RF | |||||||||
O | D | b | g | m | J | k | delikler | l | Kilogram. |
1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0700 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.400 |
1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1.800 |
1 1/2 " | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2.600 |
2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
2 1/2 " | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4400 |
3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6100 |
3 1/2 " | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7.500 |
4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10100 |
5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12.500 |
6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14100 |
8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24800 |
10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37100 |
12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112.000 |
20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133000 |
22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197000 |
24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208.000 |
NOT: 1. Mafsal Eklemi dışındaki Sınıf 300 flanşlar, 'Kalınlık' (C) ve 'Göbek Boyu' (Y1), (Y3) içinde yer alan 0,06 (1,6 mm) yükseltilmiş yüzle döşenecektir. 2. Kaymalı, Dişli, Soket Kaynağı ve Kucak Mafsal Flanşları için, göbekler tabandan tepeye dikey olarak veya 7 derecelik sınırlar dahilinde konik şekillendirilebilir. 3. Kör Flanşlar, Kayma Flanşlarda kullanılan göbek ile aynı göbek ile veya göbeksiz yapılabilir. 4. Conta yüzeyi ve arka tarafı (cıvatalama için taşıma yüzeyi) 1 derece içinde paralel yapılır. Paralellik sağlamak için, nokta kaplaması MSS SP-9'a göre, kalınlığı (C) azaltmadan gerçekleştirilir. 5. Soket Derinliği (D), yalnızca 3 inç ila 3 inç boyutlarındaki ANSI B 16.5 ile kaplıdır, 3 inçten fazlası üreticinin tercihindedir. |
ANSI, ASME, ASA, B16.5 600 lb / sq.in. Flanşlı Flanş RF | |||||||||
O | D | b | g | m | J | k | delikler | l | Kilogram. |
1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0800 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1.400 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.600 |
1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2.100 |
1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3100 |
2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3.700 |
2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5.400 |
3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7300 |
3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8900 |
4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11800 |
5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24.500 |
6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43.000 |
10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86000 |
14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100.000 |
16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142000 |
18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232000 |
22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292000 |
24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
NOT: 1. Mafsal Eklemi hariç Sınıf 600 flanşlar, 'Kalınlık' (C) ve 'Göbek Boyu' (Y1), (Y3) dahil olmayan, 0.25 (6.35mm) yükseltilmiş yüz ile döşenecektir. 2. Kaymalı, Dişli, Soket Kaynağı ve Kucak Mafsal Flanşları için, göbekler tabandan tepeye dikey olarak veya 7 derecelik sınırlar dahilinde konik şekillendirilebilir. 3. Kör Flanşlar, Kayma Flanşlarda kullanılan göbek ile aynı göbek ile veya göbeksiz yapılabilir. 4. Conta yüzeyi ve arka tarafı (cıvatalama için taşıma yüzeyi) 1 derece içinde paralel yapılır. Paralelliğin sağlanması için, nokta kaplaması MSS SP-9'a göre, kalınlığı (C) düşürmeden gerçekleştirilir. 5. 1/2 ila 3 1/2 arasındaki boyutların Sınıf 400 Flanşlarla aynıdır. 6. Soketin Derinliği (D), yalnızca 3 inçten büyüklüklerde ANSI B 16.5 ile kaplıdır, 3 inçten büyük olanı üreticinin tercihindedir. |
Üretim Kapasitesi ve Satın Alma Detayları | ||
1. | Flanş Ölçüsü DN15 - DN2000 (1/2 "- 80"), Dövme Flanş. | |
2. | Malzeme Karbon Çelik: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20Mn vs. | |
3. | Malzeme Paslanmaz Çelik: ASTM A182 F304, F304L, F316, F316L, F321 vb. | |
4. | Flanşlar Paslanma Önleyici: Paslanma Önleyici Yağ, Siyah Boya, Sarı Boya Kaplama, Sıcak Daldırma Galvaniz, Soğuk Galvaniz vb. | |
5. | Aylık Çıktı: Aylık 3000 ton. | |
6. | Teslimat şartları: CIF, CFR, FOB, EXW. | |
7. | Ödeme koşulları: havale (t / t), geri dönülmez l / c görüşte vb | |
8. | Minimum Sipariş Miktarı: 1Ton veya 100 Adet. | |
9. | Kalite Garantisi: EN10204 3.1 Sertifika, Değirmen Sertifikası, Üçüncü Şahıs Muayene, Ücretsiz Değiştirme Servisi. |
