EN 1092-1 TİP 01 PLAKA FLANLI Alın Kaynaklı Flanşlar

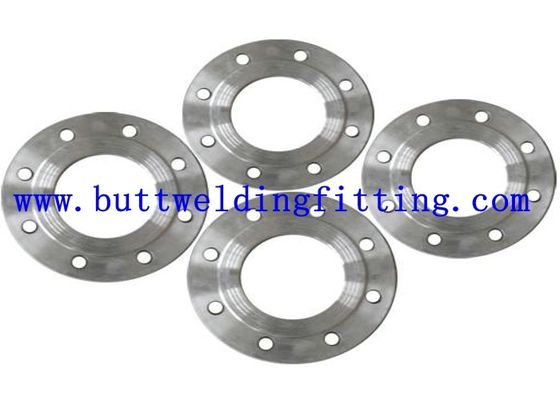

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40

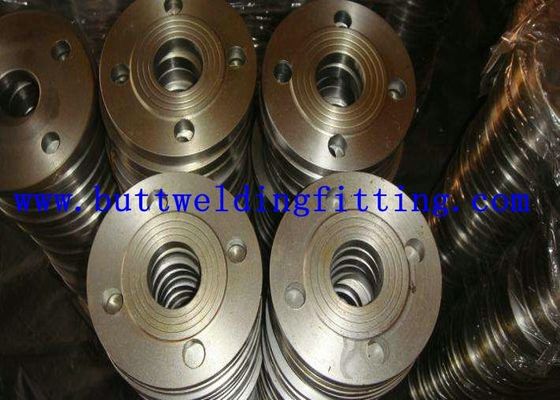

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40

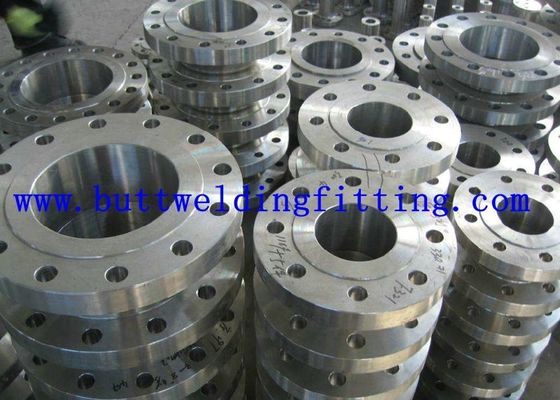

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40

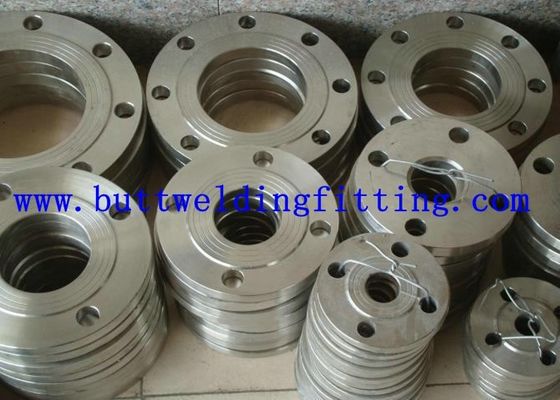

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40

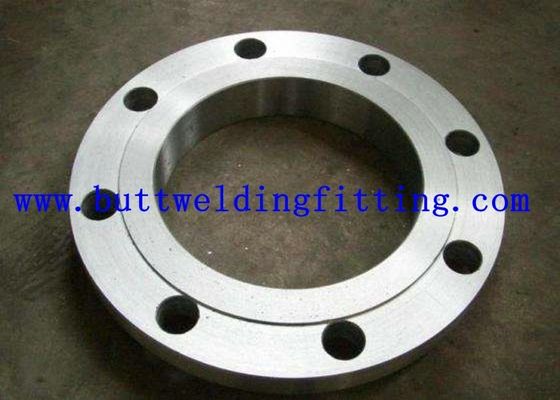

  • EN 1092-1 TYPE 01 PLATE FLANG Butt Weld Flanges PN6 PN10 PN16 PN25 PN40
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası En1092-1
Min sipariş miktarı 1ADET
Fiyat US $ 10 - 100 / Kilogram
Ambalaj bilgileri Çelik bant ile bağlı veya müşterinin ihtiyaçlarına göre denize ahşap kutuları veya paletler
Teslim süresi 30% T / T veya LC ile ön ödeme aldıktan sonra 30 gün
Ödeme koşulları L/c, T/T, Western Union
Yetenek temini Ay başına 50 Metrik Ton / Metrik Ton
Ürün ayrıntıları
Tip Plaka flanşı OD 9,5 ila 219 mm
Sınıf Değerlendirmesi 150#~2500# bakan RF(yükseltilmiş yüz);FF(düz yüz);RTJ(halka tipi bağlantı);RJ(halka bağlantı yüzü) TG(dil ve oluk yüz
Üretim süreci Push, Press, Forge, Cast, vb. Paketleme Ahşap kasalar, paletler, naylon torbalar veya müşterilerin ihtiyaçlarına göre
ADEDI 1 parça Teslimat süresi Miktarına bağlı olarak 10-100 gün
Ödeme şartları L/C,T/T gönderi FOB Tianjin/Shanghai, CFR, CIF vb.
Uygulama Boru hattı ve vana bağlantısı Yüzey İşlem Turşu, 2B, No.4, BA, Saç Çizgisi, Ayna
Vurgulamak

dövme flanşlar ve bağlantı parçaları

,

alın kaynaklı flanşlar
Mesaj bırakın
Ürün Açıklaması
EN 1092-1 TİP 01 PLAKA FLANGI PN6, PN10, PN16, PN25, PN40

Özellikler

Boyut:

DN veya istediğiniz gibi planlayın

Malzeme:

Paslanmaz çelik

Standart:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB vb.

Anavatan:

Shanghai, çin (anakara)

Model numarası:

Dövme Flanş

Standart veya standart dışı:

Standart

Ürün adı:

EN 1092-1 TİP 01 PLAKA FLANGI PN6, PN10, PN16, PN25, PN40

Tür:

Dövme Flanş

Yüzey işleme:

Turşu, 2B, Sayı 4, BA, Saç Çizgisi, Ayna

Tekniği:

ERW

Uygulama:

Uygulama: motor, inşaat, yağ, ilaç, yemek ...

Ticari Terim:

FOB, CIF, CFR, EXW

Boyut aralığı:

OD 9.5 ila 219mm WT 0.25mm ila 3mm

Adedi:

500kg

Numune:

Evet, sık kullanılan müşteriler için ücretsiz
Paketleme

Paketleme Detayları:

1. Ahşap Palet
2. Anti-ıslak dokuma çanta
3. gerektiği gibi

Teslimat Detayı:

7-10 gün, nihai miktara göre

Flanş Ölçüleri ve Yaklaşık Kütle
EN 1092-1 TİP 01 PN6 PLAKA FLANŞI
Oy
Çap 		Boru flanş Vidalar Ağırlık
(7,85 Kg / dm3)
d1 k D b d2 iplik Cıvata delikleri KİLOGRAM
15 21,3 22,0 55 80 12 11 M10 4 0401
20 26,9 27,5 65 90 14 11 M10 4 0590
25 33,7 34,5 75 100 14 11 M10 4 0716
32 42,4 43,5 90 120 16 14 M12 4 1153
40 48,3 49,5 100 130 16 14 M12 4 1344
50 60,3 61,5 110 140 16 14 M12 4 1478
65 76,1 77,5 130 160 16 14 M12 4 1850
80 88,9 90,5 150 190 18 18 M16 4 2944
100 114,3 116,0 170 210 18 18 M16 4 3247
125 139,7 141,5 200 240 20 18 M16 8 4301
150 168,3 170,5 225 265 20 18 M16 8 4741
200 219,1 221,5 280 320 22 18 M16 8 6862
250 273,0 276,5 335 375 24 18 M16 12 8893
300 323,9 327,5 395 440 24 22 M20 12 11,880
350 355,6 359,5 445 490 26 22 M20 12 16788
400 406,4 411,0 495 540 28 22 M20 16 19781
450 457,0 462,0 550 595 30 22 M20 16 24495
500 508,0 513,5 600 645 30 22 M20 20 26307
600 610,0 616,5 705 755 32 26 M24 20 34702
700 711,0 714,2 810 860 40 26 M24 24 52441
800 813,0 815,8 920 975 44 30 M27 24 71262
900 914,0 917,4 1020 1075 48 30 M27 24 86269
1000 1016,0 1019,0 1120 1175 52 30 M27 28 101340
1200 1220,0 1224,0 1340 1405 60 33 M30 32 162638
1400 1420,0 1424,0 1560 1630 72 36 M33 36 257772
1600 1620,0 1624,0 1760 1830 80 36 M33 40 324382
1. YÜZEY BİTİRME YÜZEY TİPLERİ A, B1, B2 vb.
2. FLANGE MARKALAMA: LOGO EN 1092-1 / 01 A / DN100 / PN6 / P245GH / ISI NUMARASI
EN 1092-1 TİP 01 PN10 PLAKA FLANŞI
Oy
Çap 		Boru flanş Vidalar Ağırlık
(7,85 Kg / dm3)
d1 k D b d2 iplik Cıvata delikleri KİLOGRAM
15 21,3 22,0 55 80 12 11 M10 4 0401
20 26,9 27,5 65 90 14 11 M10 4 0590
25 33,7 34,5 75 100 14 11 M10 4 0716
32 42,4 43,5 90 120 16 14 M12 4 1153
40 48,3 49,5 100 130 16 14 M12 4 1344
50 60,3 61,5 110 140 16 14 M12 4 1478
65 76,1 77,5 130 160 16 14 M12 4 1850
80 88,9 90,5 150 190 18 18 M16 4 2944
100 114,3 116,0 170 210 18 18 M16 4 3247
125 139,7 141,5 200 240 20 18 M16 8 4301
150 168,3 170,5 225 265 20 18 M16 8 4741
200 219,1 221,5 295 340 24 22 M20 8 9244
250 273,0 276,5 350 395 26 22 M20 12 11788
300 323,9 327,5 400 445 26 22 M20 12 13578
350 355,6 359,5 460 505 30 22 M20 16 21766
400 406,4 411,0 515 565 32 26 M24 16 27436
450 457,2 462,0 565 615 36 26 M24 20 33470
500 508,0 513,5 620 670 38 26 M24 20 40103
600 610,0 616,5 725 780 42 30 M27 20 54297
700 711,0 714,2 840 895 50 30 M27 24 82777
800 813,0 815,8 950 1015 56 33 M30 24 116534
900 914,0 917,4 1050 1115 62 33 M30 28 141425
1000 1016,0 1019,0 1160 1230 70 36 M33 28 188561
1200 1219,0 1224,0 1380 1455 83 39 M36 32 290884
1. YÜZEY BİTİRME YÜZEY TİPLERİ A, B1, B2 vb.
2. FLANGE MARKALAMA: LOGO EN 1092-1 / 01 A / DN100 / PN10 / P245GH / ISI NUMARASI
EN 1092-1 TİP 01 PN16 PLAKA FLANŞI
Oy
Çap 		Boru flanş Vidalar Ağırlık
(7,85 Kg / dm3)
d1 k D b d2 iplik Cıvata delikleri KİLOGRAM
10 17,2 18,0 60 90 14 14 M12 4 0602
15 21,3 22,0 65 95 14 14 M12 4 0668
20 26,9 27,5 75 105 16 14 M12 4 0933
25 33,7 34,5 85 115 16 14 M12 4 1106
32 42,4 43,5 100 140 18 18 M16 4 1816
40 48,3 49,5 110 150 18 18 M16 4 2075
50 60,3 61,5 125 165 20 18 M16 4 2723
65 76,1 77,5 145 185 20 18 M16 4 3310
80 88,9 90,5 160 200 20 18 M16 8 3592
100 114,3 116,0 180 220 22 18 M16 8 4375
125 139,7 141,5 210 250 22 18 M16 8 5394
150 168,3 170,5 240 285 24 22 M20 8 7123
200 219,1 221,5 295 340 26 22 M20 12 9705
250 273,0 276,5 355 405 29 26 M24 12 14164
300 323,9 327,5 410 460 32 26 M24 12 18928
350 355,6 359,0 470 520 35 26 M24 16 28118
400 406,4 411,0 525 580 38 30 M27 16 35754
450 457,0 462,0 585 640 42 30 M27 20 45992
500 508,0 513,5 650 715 46 33 M30 20 63832
600 610,0 616,5 770 840 55 36 M33 20 101285
700 711,0 714,2 840 910 63 36 M33 24 111103
800 813,0 815,8 950 1025 74 39 M36 24 158555
900 914,0 917,4 1050 1125 82 39 M36 28 192239
1000 1016,0 1019,0 1170 1255 90 42 M39 28 269554
1. YÜZEY BİTİRME YÜZEY TİPLERİ A, B1, B2 vb.
2. FLANGE MARKALAMA: LOGO EN 1092-1 / 01 A / DN100 / PN16 / P245GH / ISI NUMARASI
EN 1092-1 TİP 01 PN25 PLAKA FLANŞI
Oy
Çap 		Boru flanş Vidalar Ağırlık
(7,85 Kg / dm3)
d1 k D b d2 iplik Cıvata delikleri KİLOGRAM
15 21,3 22,0 65 95 14 14 M12 4 0668
20 26,9 27,5 75 105 16 14 M12 4 0933
25 33,7 34,5 85 115 16 14 M12 4 1106
32 42,4 43,5 100 140 18 18 M16 4 1816
40 48,3 49,5 110 150 18 18 M16 4 2075
50 60,3 61,5 125 165 20 18 M16 4 2723
65 76,1 77,5 145 185 22 18 M16 8 3465
80 88,9 90,5 160 200 24 18 M16 8 4310
100 114,3 116,0 190 235 26 22 M20 8 6056
125 139,7 141,5 220 270 28 26 M24 8 8170
150 168,3 170,5 250 300 30 26 M24 8 10238
200 219,1 221,5 310 360 32 26 M24 12 14245
250 273,0 276,5 370 425 35 30 M27 12 20087
300 323,9 327,5 430 485 38 30 M27 16 26526
350 355,6 359,5 490 555 42 33 M30 16 41656
400 406,4 411,0 550 620 48 36 M33 16 57456
450 457,0 462,0 600 670 54 36 M33 20 69548
500 508,0 513,5 660 730 58 36 M33 20 86736
600 610,0 616,5 770 845 68 39 M36 20 126866
700 711,2 714,0 875 960 85 42 M39 24 193031
800 812,8 816,0 990 1085 95 48 M45 24 266311
1. YÜZEY BİTİRME YÜZEY TİPLERİ A, B1, B2 vb.
2. FLANGE MARKALAMA: LOGO EN 1092-1 / 01 A / DN100 / PN25 / P245GH / ISI NUMARASI
EN 1092-1 TİP 01 PN40 PLAKA FLANŞI
Oy
Çap 		Boru flanş Vidalar Ağırlık
(7,85 Kg / dm3)
d1 k D b d2 iplik Cıvata delikleri KİLOGRAM
15 21,3 22,0 65 95 14 14 M12 4 0668
20 26,9 27,5 75 105 16 14 M12 4 0933
25 33,7 34,5 85 115 16 14 M12 4 1106
32 42,4 43,5 100 140 18 18 M16 4 1816
40 48,3 49,5 110 150 18 18 M16 4 2075
50 60,3 61,5 125 165 20 18 M16 4 2723
65 76,1 77,5 145 185 22 18 M16 8 3465
80 88,9 90,5 160 200 24 18 M16 8 4310
100 114,3 116,0 190 235 26 22 M20 8 6056
125 139,7 141,5 220 270 28 26 M24 8 8170
150 168,3 170,5 250 300 30 26 M24 8 10238
200 219,1 221,5 320 375 36 30 M27 12 17871
250 273,0 276,5 385 450 42 33 M30 12 29166
300 323,9 327,5 450 515 52 33 M30 16 44921
350 355,6 359,5 510 580 58 36 M33 16 66460
400 406,4 411,0 585 660 65 39 M36 16 96822
1. YÜZEY BİTİRME YÜZEY TİPLERİ A, B1, B2 vb.
2. FLANGE MARKALAMA: LOGO EN 1092-1 / 01 A / DN100 / PN40 / P245GH / ISI NUMARASI
Üretim Kapasitesi ve Satın Alma Detayları
1. Flanş Ölçüsü DN15 - DN2000 (1/2 "- 80"), Dövme Flanş.
2. Malzeme Karbon çeliği: P235GH, P245GH, P250GH, RST37.2, C22.8, S235JR, ST37, ASTM A105
3. Malzeme Paslanmaz Çelik: ASTM A182 F304, F304L, F316, F316L, F321 vb.
4. Flanşlar Paslanma Önleyici: Paslanma Önleyici Yağ, Siyah Boya, Sarı Boya Kaplama, Sıcak Daldırma Galvaniz, Soğuk Galvaniz vb.
5. Aylık Çıktı: Aylık 3000 ton.
6. Teslimat şartları: CIF, CFR, FOB, EXW.
7. Ödeme koşulları: havale (t / t), geri dönülmez l / c görüşte vb
8. Minimum Sipariş Miktarı: 1Ton veya 100 Adet.
9. Kalite Garantisi: EN10204 3.1 Sertifika, Değirmen Sertifikası, Üçüncü Şahıs Muayene, Ücretsiz Değiştirme Servisi.
10. Flanş Piyasasında Daha Fazla Gereksinim Bulun.
