Menşe yeri: | Çin |
---|---|
Marka adı: | TOBO |
Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Model numarası: | A403 Wp304 L, Wp316l, Wp321h, Wp347 Wp904L; |
Min sipariş miktarı: | 2PCS |
Fiyat: | USD 1-30 Per PC |
Ambalaj bilgileri: | KAT AHŞAP DURUMUNDA YA DA PALET |
Ödeme koşulları: | T/T, l/c, Western Union |
Yetenek temini: | 96660000 aylık |
Malzeme:: | Paslanmaz Çelik: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP317L, WP321, WP347 ve WPS31254 | Üretim standardı:: | ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN |
---|---|---|---|
Uygulama: | Petrol/güç/kimya/inşaat/gaz/Metalurji/gemi vb | İşaretleme: | TOBO logosu, Isı Numarası, Çelik Sınıfı, Standart, Boyut |
Vurgulamak: | çelik boru tee,kaynak tee |

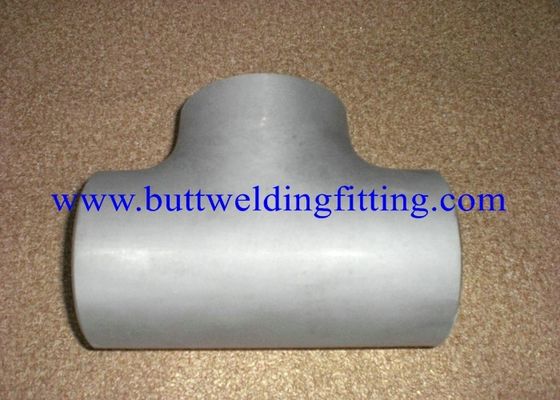

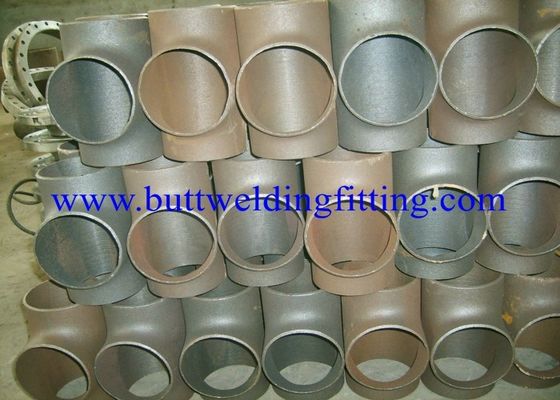

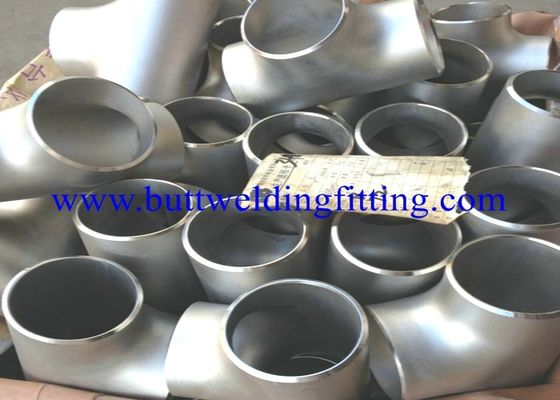

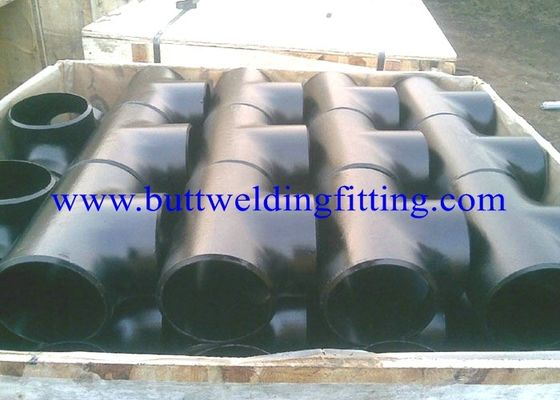

Paslanmaz Çelik Tee A403 Wp304 L, Wp316l, Wp321h, Wp347 Wp904L Düz Tee Asme B16.9
Ürün Adı: Paslanmaz Çelik Tee
Boyut aralığı:
DN15-DN 600 (1/2 "- 24 ") Kusursuz Tip
DN15 - DN1200 ( 1/2 "- 48 " ) Kaynaklı tip
Duvar Kalınlığı: SCH5 ila SCH160
Malzeme:
Karbon Çelik: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 vb.
Paslanmaz Çelik: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP317L, WP321, WP347 ve WPS31254
Alaşımlı Çelik: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
Dubleks ve süper dubleks çelik: ASTM A815 UNS S31803 / S32205 / S32750 / S32760 / S32550
Üretim standardı:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459 - 90, GB / T13401, HGJ514, SH3408 SH3409, HG / T21635, HG / T21631,
End Bevel: Standart veya müşteri isteğine göre
Yüzey İşlem: Kumlanmış, tavlanmış ve dekapaj, paslanmayan siyah yağ
Tahribatsız muayene: nüfuz etme testi, ultrasonik test, radyografik test, herhangi bir üçüncü taraf muayenesi
Şartname
Normal boru boyutu | Eğimde Dış Çap | Merkezden Sona | ||||
DN | D1 | D2 | C | M | ||
Seri A | B Serisi | Seri A | B Serisi | |||
20 x 20 x 15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
25 x 25 x 20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
25 x 25 x 15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
32 x 32 x 25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
32 x 32 x 20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
32 x 32 x 15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
40 x 40 x 32 | 48,3 | 45 | 42.4 | 38 | 57 | 57 |
40 x 40 x 25 | 48,3 | 45 | 33.7 | 32 | 57 | 57 |
40 x 40 x 20 | 48,3 | 45 | 26.9 | 25 | 57 | 57 |
40 x 40 x 15 | 48,3 | 45 | 21.3 | 18 | 57 | 57 |
50 x 50 x 40 | 60.3 | 57 | 48,3 | 45 | 64 | 60 |
50 x 50 x 32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
50 x 50 x 25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
50 x 50 x 20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
65 x 65 x 50 | 76.1 (73) | 76 | 60.3 | 57 | 76 | 70 |
65 x 65 x 40 | 76.1 (73) | 76 | 48,3 | 45 | 76 | 67 |
65 x 65 x 32 | 76.1 (73) | 76 | 42.4 | 38 | 76 | 64 |
65 x 65 x 25 | 76.1 (73) | 76 | 33.7 | 32 | 76 | 57 |
80 x 80 x 65 | 88.9 | 89 | 76.1 (73) | 76 | 86 | 83 |
80 x 80 x 50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
80 x 80 x 40 | 88.9 | 89 | 48,3 | 45 | 86 | 73 |
80 x 80 x 32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
90 x 90 x 80 | 101.6 | - | 88.9 | - | 95 | 92 |
90 x 90 x 65 | 101.6 | - | 76.1 (73) | - | 95 | 89 |
90 x 90 x 50 | 101.6 | - | 60.3 | - | 95 | 83 |
90 x 90 x 40 | 101.6 | - | 48,3 | - | 95 | 79 |
100 x 100 x 90 | 114.3 | - | 101.6 | - | 105 | 102 |
100 x 100 x 80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
100 x 100 x 65 | 114.3 | 108 | 76.1 (73) | 76 | 105 | 95 |
100 x 100 x 50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
100 x 100 x 40 | 114.3 | 108 | 48,3 | 45 | 105 | 86 |
125 x 125 x 100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
125 x 125 x 90 | 139.7 | - | 101.6 | - | 124 | 114 |
125 x 125 x 80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
125 x 125 x 65 | 139.7 | 133 | 76.1 (73) | 76 | 124 | 108 |
125 x 125 x 50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
150 x 150 x 125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
150 x 150 x 100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
150 x 150 x 90 | 168.3 | - | 101.6 | - | 143 | 127 |
150 x 150 x 80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
150 x 150 x 65 | 168.3 | 159 | 76.1 (73) | 76 | 143 | 121 |
200 x 200 x 150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
200 x 200 x 125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
200 x 200 x 100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
200 x 200 x 90 | 219.1 | - | 101.6 | - | 178 | 152 |
250 x 250 x 200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
250 x 250 x 150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
250 x 250 x 125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
