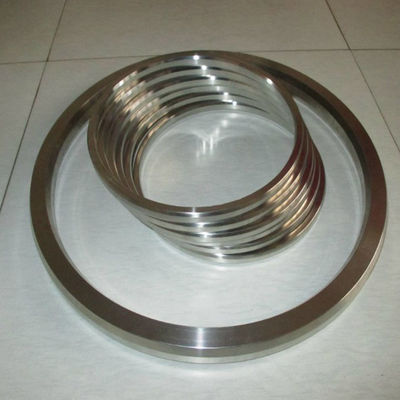

Metal Oluklu Metal Conta ASME B16.9 DN15 - Kimyasal İçin DN1200 WP316L

Metal Oluklu Metal Conta ASME B16.9 DN15 - Kimyasal İçin DN1200 WP316L

Şartname:

1.Ürünler flanş tanımlarına uygun tüm ilgili conta standartlarına uygun olarak üretilmektedir: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS ve NF, vb.

2. ASME B 16.20 olarak talep üzerine renk kablosu.

Ürün Standartları:

Üretimimiz ASME B 16.20, MSS SP-44, API 605, DIN, JIS, JPI, BS 1560, JG / T, GB / T, HG, SH vb. Standartlara uygundur. müşteri ihtiyaçlarına. Conta, ısı eşanjöründe kaburga ile kullanılıyorsa lütfen özel çizimleri sağlayın.

SPİRAL YAKA TİPİ TÜRÜ:

spiral sargılı gasekest, 4 tip var:

SW - Temel Tip

Dış katı ve iç bileziği olmayan temel yapı tipi, birkaç kat metal ile güçlendirilmiştir.
Daha fazla stabilite ve daha iyi sıkıştırma özellikleri sağlamak için dolgu maddesi. - Dil ve oluk için uygun, erkek
ve dişi veya oluklu düz yüzlü flanş düzenekleri.

SWI - İç Halka Tipi

Katı metal iç halka, bir sıkıştırma durdurucu görevi görür. Katıların birikmesini önlemek için
işlem akışkanlarının türbülanslı akışı ve erozyonu en aza indirir. Conta flanş deliği ile iç kısım arasında
Halka şeklindeki boşluk katı iç metal halka ile doldurulur. - Erkek ve dişi boru flanşları için uygundur.

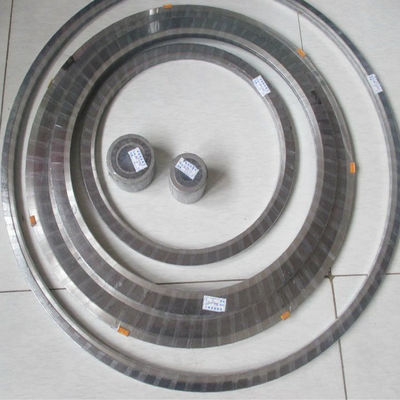

SWC - Dış Halka Tipi

Dolu dış halka, ek radyal dayanım sağlamak için contayı flanş yüzeyine doğru şekilde yerleştirir
Contanın hava üflemesini önler ve bir sıkıştırma sınırlayıcısı olarak işlev görür. Dış bileziğin takılması durumunda, çok kolaydır
Contayı flanş yüzeyine takmak için, çünkü dış bileziğin ucu cıvatalarla temas eder - Düz ile kullanım için uygundur
yüz ve yükseltilmiş yüz flanşları.

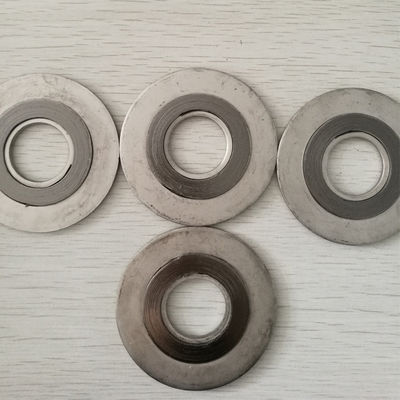

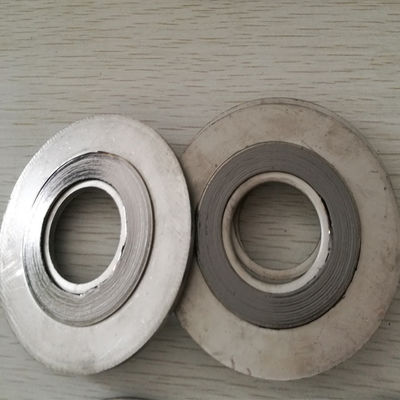

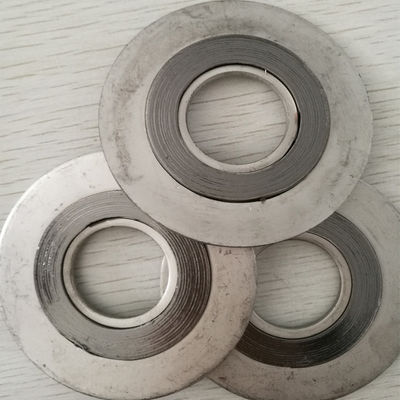

SWCI - İç ve Dış Halka Tipi

Bir iç halka ve dış halka tipi conta, conta iç kısmı için ilave bir sıkıştırma sınırlayıcı durdurucu verecektir.
ve dış taraf. Flanşlı yüzdeki korozyonun halka şeklindeki boşlukta oluşmasını önler. - Düz yüzlü kullanıma uygundur
ve yükseltilmiş yüz flanşları ve yüksek basınç / sıcaklık servisi için belirtilenler - Sınıf 900LB ve üzeri veya nerede
aşındırıcı veya toksik ortam var.

Yapı:

1.Metal şerit: işlenmiş metal şerit iyi esnekliğe ve geri kazanıma sahiptir. Dolguya yeterli gerilme dayanımı sağlar.

2.Filler: bu kısım contanın ana gövdesidir ve farklı koşullarda farklı malzeme kullanılır

3. Merkezleme halkası: Merkezleme halkası içerdiği sıvı ile doğrudan temas etmez. Korozyonu önlemek için normalde karbon çeliği ve elektro plakadan imal edilir veya boyanır. İstek üzerine diğer malzemeler temin edilebilir.

4. İç bilezik: İç bilezik, yüksek basınçlı serviste yüksek oturma gerilimi nedeniyle aşırı sıkışmayı önlemek için kullanılır ve ayrıca flanş bölgesindeki türbülansı azaltmak için kullanılır. Normalde conta metalik şeridi ile aynı malzemeden yapılır.

Malzeme:
