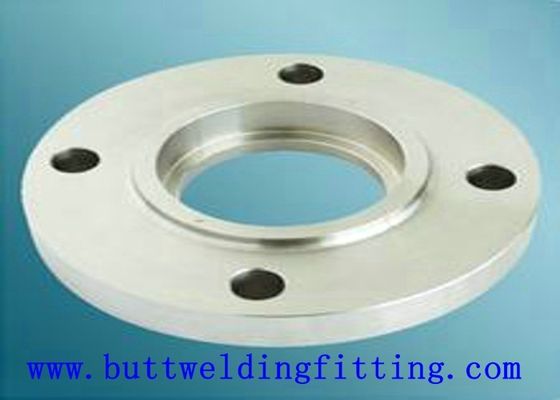

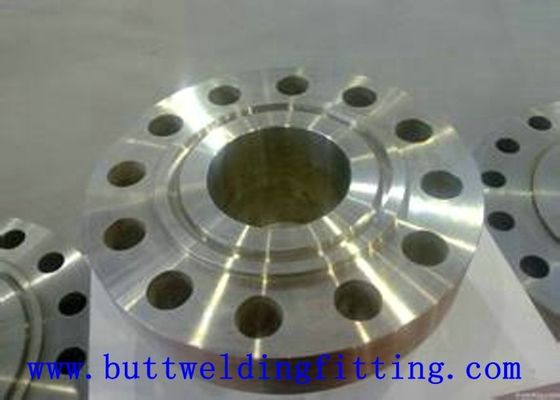

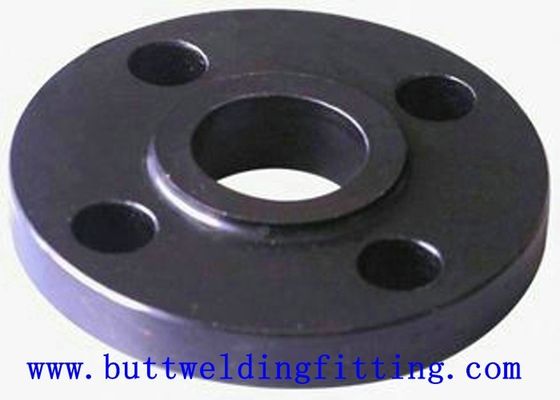

Paslanmaz çelik flanş / Karbon çelik flanş / Dubleks flanş

ASTM / ASME / ANSI / ASA Standartları Flanş
B16.47 Büyük Çaplı Çelik Flanşlar: NPS 26 - NPS 60 arası Bu Standart, NPS 26 - NPS 60 arasındaki boyutlarda ve 75, 150.0300 Sınıflarındaki boru flanşları için basınç-sıcaklık derecelerini, malzemeleri, boyutları, toleransları, işaretlemeleri ve testleri kapsar. , 400, 600 ve 900. Flanşlar döküm, dövme veya plaka (yalnızca kör flanşlar için) malzemeler olabilir. Cıvata ve contalarla ilgili gereklilikler ve tavsiyeler de ayrıca dahil edilmiştir.

Amerikan Makine Mühendisleri Birliği, mekanik ve boru tasarımında standartlar çıkarır. ASME standardı B16.47, 60 inçlik bir deliğe kadar geniş çaplı boruları kapsar. ASME standart B16.7 serisi A flanşları, MSS SP44 flanşlarına eşittir. ASME standart B16.7 serisi B, API 605 flanşlarıyla eşleşir.

B16.5 Boru Flanşları ve Flanş Bağlantı Parçaları standardı, boru-flanşlar ve flanşlı bağlantı parçaları için basınç-sıcaklık derecelerini, malzemeleri, ebatları, toleransları, işaretleme, test ve açıklıkların tasarlanma yöntemlerini kapsar. , Hem metrik hem de ABD birimlerinde belirtilen gerekliliklerle NPS 1/2 - NPS 24 boyutlarında, 600, 900, 1500 ve 2500. Standart, döküm veya dövme malzemelerden yapılmış flanşlar ve flanşlı bağlantı parçaları ve kör, flanşlar ve döküm, dövme veya plaka malzemelerden yapılan bazı indirgeme flanşları ile sınırlıdır. Ayrıca bu Standartta flanş cıvatalama, flanş contaları ve flanş bağlantı yerlerine ilişkin şartlar ve tavsiyeler yer almaktadır.

API Standartları Flanş
API flanşları, çok yüksek basınç ve sıcaklıklara dayanacak şekilde tasarlanmıştır. API flanşları, MSS flanşlarından daha küçük bir cıvata dairesine sahiptir. Tüm API flanşları halka bağlantı flanşlarıdır. API flanşı standartları, bir harf ve ardından bir harf ile başlar. API standardı 17D, deniz altı kuyu başı flanşları için verilen spesifikasyondur.

"API ve ANSI Flanşları Arasındaki Farklılıklar"
ASME / ANSI ve API flanşları arasındaki fark, imalat malzemesi ve daha yüksek dereceli API çalışma basıncıdır. ASME / ANSI flanşları su, buhar, hava ve gazları kullanan endüstriyel işlem sistemlerinde yaygındır. API flanşları, petrol ve patlayıcı gazlar gibi ürünlerle çalışan yüksek dayanımlı işletme rafineri sistemleri için üretilmiştir. Flanş standartları API 6A ve ASME / ANSI B16.5 boyutsal olarak benzer - ancak API 6A flanşları aşağıdaki tabloda gösterildiği gibi daha yüksek basınçlar için derecelendirilmiştir:

1) Eski API standardında, flanşlar 11/2 ila 10 (20) inç arasında değişiyordu.

MSS Standartları
MSS flanş standartları Amerikan Ulusal Standartlar Enstitüsü tarafından kabul edildi. MSS flanş standartları bir SP ve ardından bir sayı ile başlar. MSS SP-9 noktaya dönük flanşlar için standarttır. MSS SP-44, çelik boru flanşları için standarttır. Flanşlı mafsal bağlantısı için MSS SP-60 standarttır.

MSS SP-9 noktaya dönük flanşlar için standarttır.
MSS SP-44, çelik boru flanşları için standarttır.
MSS SP-60, flanş eklemi bağlantısı için standarttır.

AWWA Standartları
AWWA C207 Su İşleri Servisi İçin Çelik Boru Flanşları - 4 Boyutları. 144 In ile. (100 mm ila 3600 mm).

JIS Standartları
B2220 Çelik Kaynak Boru Flanşları.

KS Standartları
B1503 Çelik Kaynak Boru Flanşları.

DIN Standartları Flanş
DIN 2501 Yassı Flanşlar
DIN 2502 Yassı Flanşlar
DIN 2503 Yassı Flanşlar
DIN 2527 Kör Flanşlar
DIN 2573 Yassı Flanşlar
DIN 2576 Yassı Flanşlar
DIN 2631 Kaynak Boyun Flanşları
DIN 2632 Kaynak Boyun Flanşları
DIN 2633 Kaynak Boyun Flanşları
DIN 2634 Kaynak Boyun Flanşları
DIN 2635 Kaynak Boyun Flanşları
DIN 2636 Kaynak Boyun Flanşları
DIN 2637 Kaynak Boyunlu Flanşlar
DIN 2565 Dişli Boyun Flanşları
DIN 2566 Dişli Boyun Flanşları
DIN 2641 Mafsal Bağlantı Flanşı, Gevşek Flanşlar
DIN 2642 Kucak Mafsal Flanş, Gevşek Flanşlar
DIN 2655 Soket Ortak Flanşlar
