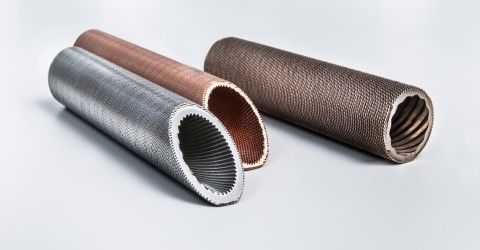

Dayanıklı Küçük SS Spiral Kanatlı Boru Kanatlı Isıtma Elemanı ASYM Standardı

Menşe yeri	Çin
Marka adı	TOBO
Sertifika	ASTM
Model numarası	Paslanmaz çelik
Min sipariş miktarı	1ADET
Ambalaj bilgileri	Gereği olarak
Teslim süresi	15 gün
Ödeme koşulları	T/T
Yetenek temini	3000 / AY

Ürün ayrıntıları

Standart

Kaynak satır türü

Kaynak

Sertifika

ISO SGS

Malzeme

Paslanmaz çelik

Vurgulamak

denizcilik paslanmaz çelik boru

dikişsiz paslanmaz çelik boru

Mesaj bırakın

Ürün Açıklaması

paslanmaz çelik spiral kanat borulu ısıtıcı kanatlı ısıtıcı fin ısıtma elemanı

Kanatlı Borulu Isı Eşanjörleri

M. Nitsche, RO Gbadamosi, 2016 yılında

Kanatlı Boru Hesaplamaları 251

12.3.1

Kanat veriminin hesaplanması η F 251

12.3.2

Ağırlıklandırılmış fin veriminin hesaplanması η W 251

12.3.3

İç boru yüzey alanı A için toplamın hesaplanması

12.3.4

Dış boru alanı Ao'ya göre kirlenme olmadan 254 genel ısı transfer katsayısının hesaplanması

12.3.5

Kanatlı dış yüzey alanı Ao'ya göre genel ısı transfer katsayısı Uo'nun hesaplanması r o ve r i 255

12.3.6

İç boru yüzey alanı A için genel ısı transfer katsayısı Ui'nin hesaplanması, R ve rı 256 arasındaki kirlenme faktörlerini dikkate alır.

12.3.7

Kirlenme ve Sıcaklık Degradesi 256

12.3.8

Spesifik ısı görevlerinin karşılaştırılması U i × A i (W / m K) farklı tüplerin 258

Tüm bölümü oku

Satın alma kitabı

HAVA SOĞUTMALI ISI DEĞİŞTİRİCİLERİ

12.2.2 Yüksek kanatlı boru

Kanatlı borular, hemen hemen her zaman düşük hava tarafını telafi etmek için hava soğutmalı eşanjörlerde kullanılır. Tüp boyunca sarmal bir düzende düzenlenmiş radyal (halka) kanatlar kullanılır. Kanat yüksekliği, bu nedenle kullanılan düşük kanatlı tüplerden önemli ölçüde daha büyüktür, bu yüzden bu boru tipi, yüksek kanatlı boru olarak adlandırılır.

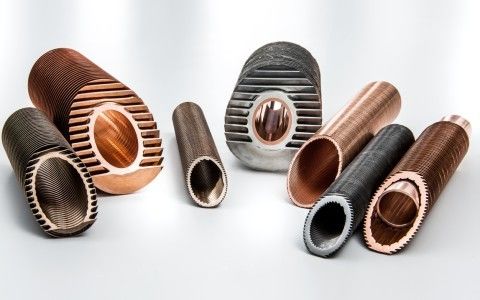

Aşağıdakiler de dahil olmak üzere çeşitli yüksek kaliteli boru tipleri mevcuttur:

•

Entegre kanatlı

Bakır ve bakır alaşımlarından yapılmış orta-yüksek kanatlı borular

Bakır ve bakır alaşımlarından yapılmış GEWA-D kanatlı borular çok çeşitli boyutlarda mevcuttur ve en yüksek mekanik ve ısıl gerilime dayanır. Özellikle karmaşık ısı eşanjörlerinin bireysel geometrileri için üretilirler. Bakır, tüm teknik metallerin en yüksek ısı iletkenliğini sunar. İşleme, hijyenik ve korozyona dayanıklı bir çözelti olarak üstündür.

Alüminyumdan yapılmış orta-yüksek kanatlı borular

Alüminyumdan yapılmış GEWA-D kanatlı tüpler özellikle hafif uygulamalarda kullanılır. Alüminyum, en yüksek sünekliği makul ısı iletkenliği ile birleştirir.

YENİ: Karbon çelikten orta-yüksek kanatçıklı borular

Karbonlu çelikten yapılmış GEWA-D kanatlı borular katı yakıtlı kazanlar veya depolama tankları gibi uygulamalarda kullanılabilir. Düz tüplere kıyasla önemli ölçüde genişletilmiş yüzey alanı, kompakt çözümler sunar. Yüklemeye hazır eşanjörler, pahalı malzemelerden yapılmış ısı eşanjörleri için ilginç bir alternatif çözüm olabilir.

YENİ: Paslanmaz çelikten yapılmış orta-yüksek kanatlı borular

Paslanmaz çelikten yapılmış GEWA-D orta-yüksek kanatlı tüpler, kazanların yoğuşturulması veya kullanım sıcak suyu uygulamaları için kullanılabilir. Genişletilmiş dış ısı transfer yüzey alanı nedeniyle, gerekli boru uzunluğu azaltılabilir ve böylece maliyetli malzeme tasarrufu sağlanabilir.

Tablo 12.1 . Tipik Yüksek Fin Tüp Dizilerinin Özellikleri

Kök tüp OD (in.)	1.0	1.0
Yüzgeç yüksekliği (in.)	0.500	0.625
Fin OD (in.)	2.00	2.25
Ortalama kanat yüksekliği (in.)
Gerginlik yarası veya gömülü	0,012-0,014	0,012-0,014
Bimetalik veya integral *	0,015-0,025	0,015-0,025
İnç başına yüzgeç	9	10
Tüp düzeni açısı	30 °	30 °
Tüp aralığı (inç)	2.25	2.50
Bir Tot / L	3.80	5.58
Bir Tot / A o	14.5	21.4
Bir Tot / A
13 BWG	17.9	26.3
14 BWG	17.4	25,6
16 BWG	16.7	24.5
Birim paket yüz alanı başına dış yüzey alanı
Üç tüp satır	60.6	80,4
Dört tüp satır	80.8	107.2
Beş tüp satır	101.0	134.0
Altı tüp satır	121.2	160.8
