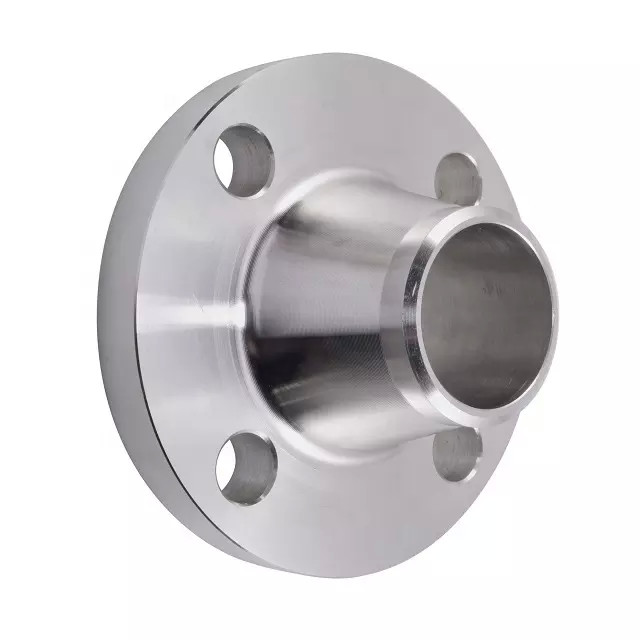

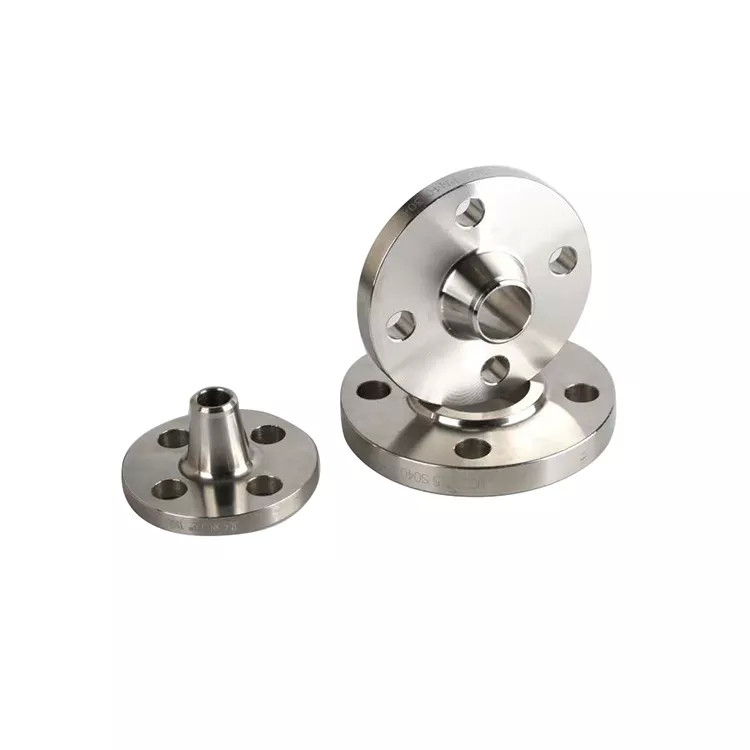

Özel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanş Tipi Kaynak Boyunlu

  • Custom Silver ASTM / ASME Forged Steel Flanges Long Flanges Type Welding Neck
  • Custom Silver ASTM / ASME Forged Steel Flanges Long Flanges Type Welding Neck
Menşe yeri Çin,
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası ASME B16.5
Min sipariş miktarı 100kg
Fiyat Anlaşılabilir
Ambalaj bilgileri plastik torbalarda, sonra demetler halinde
Teslim süresi 15 gün->
Ödeme koşulları T/T, L/C, Western Union,
Yetenek temini Ayda 1500 Ton
Ürün ayrıntıları
Standart ASME B16.5 Renk Beyaz gümüş
Dış çap DN15-DN2500 Tip Uzun Kaynak Boyunlu Flanşlar
Vurgulamak

ASME Dövme Çelik Flanşlar

,

Dövme Çelik Kaynak Boyunlu Flanş

,

Dövme Çelik Boru Flanşı
Mesaj bırakın
Ürün Açıklaması

Özel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanşlar Tip kaynak boyunlu
Şartname:
Boyut:1/2" (DN15) - 100" (DN2500)
Marka adı: TOBO
Sınıf:Sınıf 150, Sınıf 300, Sınıf 400, Sınıf 600, Sınıf 900, Sınıf 1500, vb.
Uzmanlaşmak:Çizim başına

Standart:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10, vb.

Uzun kaynak boyunlu flanş (LWN flanş) olarak da adlandırılan İntegral Flanş, yüksek basınç durumları için kullanılır, entegre göbek kaynak boyunlu flanşlar kullanılır ve çok yüksek basınç durumları için Uzun Kaynak Boyunlu flanşlar tercih edilir.Bu durumda, bükülme gerilmeleri ve kaynak stresinin bir araya gelmesini önlemek için kaynak halkadan uzaktır.
Uzun Kaynak Boyunlu Flanş, diğer boru veya bağlantı parçalarına kaynak yapmak için kullanılan geniş boyunlu/delikli Kaynak Boyunlu Flanş'a benzer.
Uzun Kaynak Boyunlu Flanş, özel amaçlı flanştır.Standart kaynak boynundan farklı olarak, dövme stoğundan büyük boyunlu olarak üretilir veya doğrudan dövme yuvarlak çubuktan işlenebilir.

Entegre Flanşlar(Uzun Kaynak Boyunlu Flanşlar)Malzeme:
Paslanmaz Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Karbon Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Alaşımlı Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Dubleks Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Süper Dubleks Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Nikel Alaşımlı İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar): Nikel 200 (UNS No. N02200), Nikel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 ( UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276) ), Alaşım 20 (UNS No. N08020), Titanyum (Sınıf I ve II)

Bakır Alaşımlı İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu- Ni-70/30)

Düşük Sıcaklıklı Karbon Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar): ASTM A350, LF2, LF3

İntegral Flanş Uygulamaları (Uzun Kaynak Boyunlu Flanşlar)
İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar) Kimyasal ve petrokimya işlemede kullanılmaktadır.
Elektronikte İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar) kullanılmaktadır.
Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar), gıdaların, sentetik elyafların işlenmesinde ürün lığını korumak için işleme ekipmanlarında kullanılır.
İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar) deniz ve açık deniz mühendisliğinde kullanılmaktadır.

Entegre Flanşların Boyutları (Uzun Kaynak Boyunlu Flanşlar)
Özel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanş Tipi Kaynak Boyunlu
ANSI Sınıf 300, ASME B16.5

Boru Boyutu
(NPS)

Dışarıda
Çap
nın-nin
flanş
A

Çap
nın-nin
Kabarık
Yüz
B

Kalınlık
nın-nin
flanş
C

Çap
nın-nin
delik
D

Çap
Hub'ın
Üs'te
J

Uzunluk
nın-nin
merkez
K

rahibe
nın-nin
cıvata
delikler

çap
nın-nin
cıvata
delikler

cıvata
Daire
Çap
P

Yaklaşık.
Ağırlık
1/2 3 3/4 1 3/8 9/16 0,50 1 1/2 9 4 5/8 2 5/8 5
3/4 4 5/8 1 11/16 5/8 0.75 1 7/8 9 4 3/4 3 1/4 9
1 4 7/8 2 11/16 1.00 2 1/8 9 4 3/4 3 1/2 10
1 1/4 5 1/4 2 1/2 3/4 1.25 2 1/2 9 4 3/4 3 7/8 14
1 1/2 6 1/8 2 7/8 13/16 1.50 2 3/4 9 4 7/8 4 1/2 17
2 6 1/2 3 5/8 7/8 2.00 3 1/4 9 8 3/4 5 19
2 1/2 7 1/2 4 1/8 1 2.50 3 15/16 9 8 7/8 5 7/8 28
3 8 1/4 5 1 1/8 3.00 4 5/8 9 8 7/8 6 5/8 36
3 1/2 9 5 1/2 1 3/16 3.50 5 1/4 9 8 7/8 7 1/4 45
4 10 6 3/16 1 1/4 4.00 5 3/4 12 8 7/8 7 7/8 54
5 11 7 5/16 1 3/8 5.00 7 12 8 7/8 9 1/4 86
6 12 1/2 8 1/2 1 7/16 6.00 8 1/8 12 12 7/8 10 5/8 108
8 15 10 5/8 1 5/8 8.00 10 1/4 12 12 1 13 150
10 17 1/2 12 3/4 1 7/8 10.00 12 5/8 12 16 1 1/8 15 1/4 218
12 20 1/2 15 2 12.00 14 3/4 12 16 1 1/4 17 3/4 289
14 23 16 1/4 2 1/8 14.00 16 3/4 12 20 1 1/4 20 1/4 342
16 25 1/2 18 1/2 2 1/4 16.00 19 12 20 1 3/8 22 1/2 426
18 28 21 2 3/8 18.00 21 12 24 1 3/8 24 3/4 493
20 30 1/2 23 2 1/2 20.00 23 1/8 12 24 1 3/8 27 575
22 - - - - - - - - - -
24 36 27 1/4 2 3/4 24.00 27 5/8 12 24 1 5/8 32 823



Özel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanş Tipi Kaynak BoyunluÖzel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanş Tipi Kaynak BoyunluÖzel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanş Tipi Kaynak BoyunluÖzel Gümüş ASTM / ASME Dövme Çelik Flanşlar Uzun Flanş Tipi Kaynak Boyunlu
