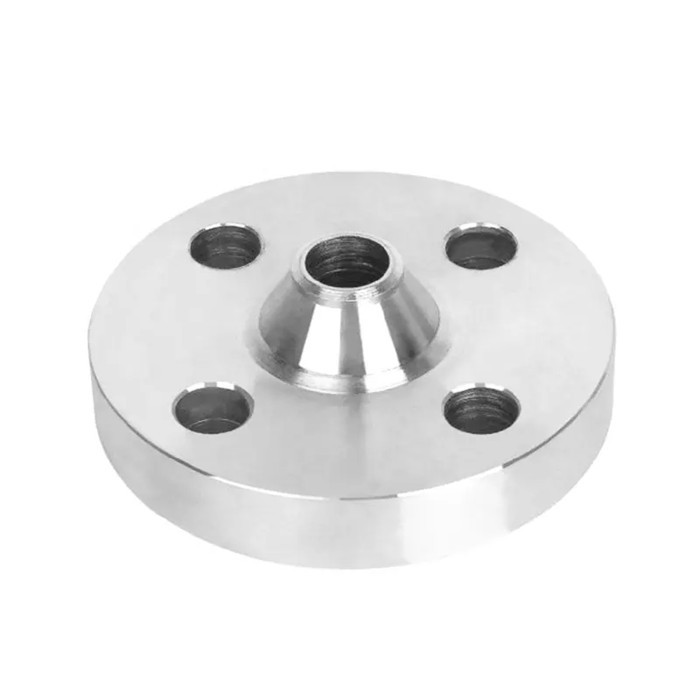

ASTM A105 Flanş

ASTM A105 Flanşortam sıcaklığından yüksek sıcaklığa kadar çalışabilen basınçlı boru ve bağlantı elemanlarını kapsayan bir standart kapsamındaki flanş türüdür.Dinesh Industries, her türden flanş tedarikçisi ve üreticisidir.Ve böylece üretip tedarik ediyoruzA105 flanşaralığı da.Farklı alanları kapsayan farklı standartlar vardır.ASTM A105 flanş boyutlarıbenzer büyüklükteki borularla kullanılabilir.Duvar kalınlığı, çap, malzeme kalitesi ve basınç sınıflarının tümü hangi türSA 105 flanşbelirli bir uygulamada kullanılabilir.

En Büyük CS A105 Dövme Flanş Tedarikçisi, Asme Sa105 Kaynak Boyunlu Flanşların Boyutlarına Bakın

Flanşların farklı boyutlarına göre farklı ağırlıklar da vardır.almak için bizimle iletişime geçebilirsiniz.ASTM A105 flanş ağırlık tablosuflanş ağırlıkları hakkında daha fazla bilgi edinmek ve bir dizi flanş arasından seçim yapmak için.Olarakflanş a105 üreticisiayrıca size özel flanş boyutları da sağlayabiliriz.Müşterilerin ihtiyacına göre A105 Dövme Çelik Flanş üreticisiyiz.Fiyatlarımız Türkiye'ye göre çok rekabetçiA105 flanşlar fiyat listesi hindistanve maliyetinizi azaltmak için toplu sipariş verebilirsiniz.Ürettiğimiz, stokladığımız ve tedarik ettiğimizden beri,ASTM A105 karbon çelik flanşlararacılar ortadan kaldırılarak daha düşük fiyatlarla satılmaktadır.lider tedarikçisiyizASTM A105n Flanş.

Referans dökümanlar

Aşağıdaki standart listesi bu spesifikasyon için geçerlidir:

ASTM standartları:

• A266/A266M Basınçlı kap bileşenleri için karbon çeliği dövme parçalar için spesifikasyon.
• A675/A675M Sıcak haddelenmiş, özel kalite ve mekanik özellikler, karbon çelik çubuklar için spesifikasyon.
• A696 Basınçlı boru bileşenleri için çelik çubuklar, karbon, sıcak haddelenmiş veya soğuk işlenmiş, özel kalite spesifikasyonu.
• A788/A788M Çelik dövme parçalar için teknik özellikler, genel gereksinimler.
• A961/961M çelik flanş, dövme bağlantı parçaları, vana ve boru uygulamaları için parçalar için genel gereksinimler.

MSS standardı:

• Çelik boru hattı flanşları için SP44 Standardı

ASME Standardı:

• B16.5 Çelik boru flanşları ve flanş bağlantı parçaları için boyut standardı
• B16.9 Dövme çelik alın kaynaklı bağlantı parçaları
• B16.10 Demirli vanaların yüz yüze ve uçtan uca boyutları
• B16.11 Dövme çelik bağlantı parçaları, soket kaynaklı ve dişli
• B16.34 Valfler flanşlar, dişli ve kaynak ucu ile bağlanır
• B16.47 Büyük çaplı çelik flanşlar
• ASME kazan ve basınçlı kap kodu:

API standardı:

• API-600 Flanşlı ve alın Kaynaklı çelik sürgülü vanalar
• API-602 Rafineri kullanımı için kompakt tasarımlı karbon çelik sürgülü vanalar

ASTM A105 Flanşın spesifikasyon listesi

Beden tablosu	1/2" ila 48" (15 NB) - (1200NB)
Basınç Derecelendirme Tablosu ANSI	300 LBS, 150 LBS, 600 LBS, 900 LBS, 2500 LBS, 1500 LBS
DIN Basınç Hesabı	40Bar 16Bar 25Bar 6Bar 10Bar / PN10 PN25 PN64 PN16 PN6 PN40
JIS	20K, 10K, 40K, 16K, 5K, 30K, 63K
ÜNİ / TR	16Bar 6Bar 10Bar 40Bar 25Bar
Bağlantı Tipi/ Flanş Yüz Tipi	RF, Küçük Dil, RTJ, FF, LJF, Büyük Dil ve Oluk
Kaplama	Çinko Kaplama, Sarı Şeffaf, Soğuk ve Sıcak Daldırma Galvanizli, Anti-pas Boya, Yağlı Siyah Boya
Ortak türler	Dişli / Vidalı / Dövme / Plaka
Teçhizat	Pres makinesi, Bükme makinesi, Kumlama makinesi, İtme Makinesi, elektrikli pah makinesi vb.
Menşei	Batı Avrupa / Japonya / Hindistan / ABD / Kore
Bayi & Distribütör	Sidney, Noida, Nagpur, Karakas, Ahvaz, Kanpur, Abu Dabi, Karaçi, Perth, Riyad, Baroda, Khobar, Calgary, Meksika, Kuveyt, Ludhiana, Thiruvananthapuram, Janeiro, Tahran, Muscat, Lagos, Kalküta, Tau, Manama, Rajkot , Santiago, Ahmedabad, Gujarat, Ernakulam, İstanbul, Howrah, Ankara, Coimbatore, Jamshedpur, Port-of-Spain, Pimpri-Chinchwad, Yeni Delhi, Vadodara, Mumbai, Gimhae-si, Indore, Surat, Bogota, Gurgaon, Melbourne, Ranchi, Montreal, Chennai, Haydarabad, Ludhiana, Bangalore, Londra, Courbevoie, Dammam, Bengaluru
üreticisi	UNI, BS, AS2129, ANSI DIN, GOST, JIS, SABS, NFE, AWWA, EN vb.
Ölçek	X-ray dedektörü, UI trasonic hata dedektörü, Doğrudan okuma Spektrografı, Manyetik parçacık dedektörü, Hidrostatik test makinesi
standartlar	API7S-15, API7S-43, API605, ANSI/ASME B16.5, B16.47 Serisi A ve B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME/ANSI B16.5/16.36/16.47 A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, EN1092



ASTM A105 Class 300 Flanş Basınç Dereceleri

TEMP °C	150	300	400	600	900	1500	2500
-29'dan 38'e	19.6	51.1	68.1	102.1	153.2	255.3	425.5
50	19.2	50.1	66.8	100.2	150.4	250,6	417.7
100	17.7	46.6	62.1	93.2	139.8	233	388.3
150	15.8	45.1	60.1	90.2	135.2	225.4	375,6
200	13.8	43.8	58.4	87.6	131.4	219	365
250	12.1	41.9	55.9	83.9	125,8	209.7	349,5
300	10.2	39.8	53.1	79.6	119.5	199,1	331.8
325	9.3	38.7	51.6	77.4	116.1	193.6	322.6
350	8.4	37.6	50.1	75.1	112.7	187.8	313
375	7.4	36.4	48.5	72.7	109.1	181.8	303.1
400	6.5	34.7	46.3	69.4	104.2	173.6	289.3
425	5.5	28.8	38.4	57.5	86.3	143.8	239,7
450	4.6	23	30.7	46	69	115	191.7
475	3.7	17.4	23.2	34.9	52.3	87.2	145.3
500	2.8	11.8	15.7	23.5	35.3	58.8	97.9
538	1.4	5.9	7.9	11.8	17.7	29,5	49.2
TEMP °C	150	300	400	600	900	1500	2500



Kaynak

Bu bileşenler kaynaklanabilir.Kaynak prosedürleri, ASME Kazan ve Basınçlı Kap Kodu Bölüm IX'a uygun olmalıdır.

dövme

ASTM A105 karbon çeliği, 2200 ila 1700 F aralığındaki sıcaklıklarda dövülebilir, ardından su verme ve tavlama veya normalleştirme yapılabilir.

tavlama

Dövme parçalar 1000 derece Fahrenheit'in altına soğutulabilir ve daha sonra 1550 derece Fahrenhayt ile 1.700 derece Fahrenhayt arasında ısıtılabilir.Ardından yavaş fırın soğutması gerçekleştirin.

Hidrostatik Test

Hidrostatik Test, dövme imalatçısı tarafından yalnızca ASTM A961'in Ek S57'si belirtildiğinde yapılacaktır.

terminoloji

Bu spesifikasyonda kullanılan diğer terimlerin tanımları için A961/A961M spesifikasyonunu bulun.

Sipariş Bilgileri

A961/A961M spesifikasyonuna bakın.

Genel Gereksinimler

Bu spesifikasyonun gereklilikleri ile A961/A961M Spesifikasyonu arasında çelişki varsa.Bu spesifikasyona uyun.

Kimyasal bileşim

ABakır, nikel, krom, molibden ve vanadyum toplamı %1.00'ı geçmemelidir.
BKrom ve molibden toplamı %0.32'yi geçmemelidir.

Isı tedavisi

Sınıf 300'ün üzerindeki flanşlar, tasarım basıncının veya tasarım sıcaklığının bilinmediği özel tasarım flanşlar ve 4" NPS'nin üzerindeki ve Sınıf 300'ün üzerindeki öğeler için ısıl işlem gerekli değildir. Isıl işlem gerekli olduğunda, tavlama, normalleştirme, Normalleştirme ve temperleme, normalleştirme ve söndürme ve temperleme uygulanan yöntemler olacaktır.
