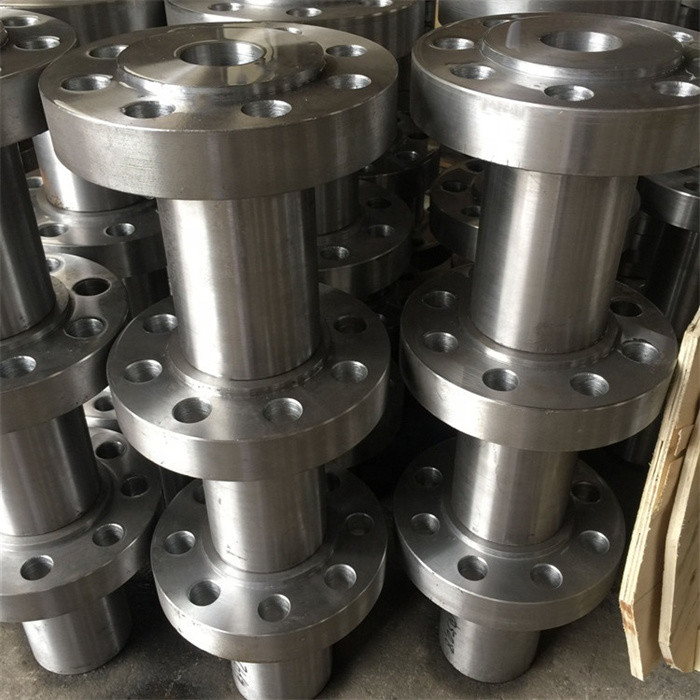

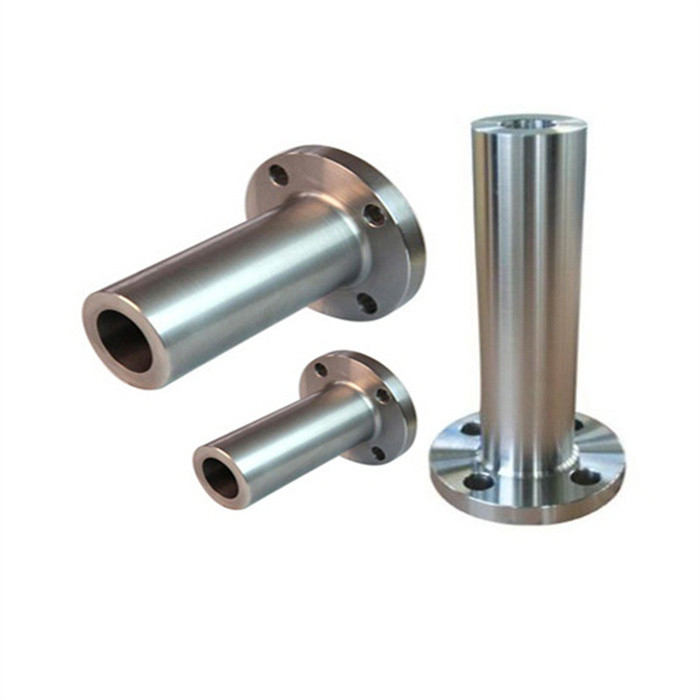

12”LWN FLANŞ TG,ASTM A105 BOYUT: 5"- 300#, SCH.160,CS,ASTM A182 F1

ASTM A182 Gr F1 Kör Flanşlarbir boru hattını engellemek veya bir durdurma oluşturmak için kullanılan katı bir disktir.Normal bir flanşa benzer, çevresinde montaj delikleri vardır ve conta sızdırmazlık halkaları eşleşen yüzeye işlenmiştir.

A182 Gr F1 Dişli Flanşlaryaygın olarak talep edilir ve vidalı flanş olarak da bilinir ve boru üzerinde eşleşen erkek diş ile boruya uyan flanş deliği içinde bir dişe sahiptir.

A182 Sınıf F1 Soket Kaynak Flanşlarıbaşlangıçta küçük boyutlu yüksek basınçlı borularda kullanılmak üzere geliştirilmiştir.Statik mukavemetleri Slip On flanşlara eşittir, ancak yorulma mukavemetleri çift kaynaklı Slip On flanşlardan %50 daha fazladır.

SA 182 Gr F1 Flanşlı SlipSO flanş olarak da adlandırılır.Borudan biraz daha büyük olan iç dizaynı ile boru üzerinde kayan bir flanştır.

F1 A182 Alaşımlı Çelik Flanşlardövme ürünlere birincil şekillendirme için formüle edilmiş bir alaşımlı çeliktir.Belirtilen özellikleri tavlanmış duruma uygundur.F1, bu malzeme için ASTM tanımıdır ve UNS numarası K12822'dir.

A182 F1 Cl2 Boru Flanşlarıaynı kategorideki dövme alaşımlı çelikler arasında çok düşük elektrik iletkenliğine sahiptir.Ek olarak, orta derecede düşük bir somutlaştırılmış enerji ve taban maliyetine sahiptir.

A182 F1 malzemesiF1 kalitesi için bir dövme malzeme özelliğidiralaşımlı çelikve yüksek sıcaklıkta servis içeren uygulamalar için çıplak dövme veya dövme ve işlenmiş ürünler üretmek için kullanılır.

F1 çelik Plaka Flanşyükseltilmiş yüzeyler ve göbekler gerekli olmadığında ve ortam sıcaklıklarında basınçsız veya düşük basınçlı uygulamalar için genellikle uygun maliyetli bir çözümdür.


ASTM A182 F1 Lap Ortak Flanşlarkaynak boyunlu flanşa çok benzeyen ancak aynı zamanda gevşek geçmeli flanşa benzeyen iki parçalı bir cihazdır.Saplama ucu ve boru hattı etrafında dönme avantajına sahiptir.

SA182 F1 Dövme Flanşlarsilindirler, valfler, pompalar ve diğer cihazlar için bir boru ağı oluşturmak üzere bağlantı parçası olarak kullanılır.Makinenin iki farklı bölümünün birleştirilmesi.Yapıyı daha güçlü kılmak için bir çerçeve eki olmalıdır.

SA 182 Gr F1 Flanş Üzerinde Kayma Mekanik Özellikler Analizi

Gerilme direnci	Akma Dayanımı (%0,2 Ofset)	Uzama
275	485	%20



A182 F1 Cl2 Kör Flanş Kimyasal Bileşim Tablosu

Seviye	C	Mn	Si	P	S	cr	ay
Alaşımlı Çelik F1	0.15 maks	0.3-0.6	0,5	0.03	0.03	4-6	0.44-0.65

ASTM A182 Gr F1 Flanşların Eşdeğeri

STANDART	UNS	DIN WERKSTOFF NR.	DIN
Alaşım F1	K12822	1.5415	15M03



ASTM A182 Gr F1 Flanşlar Malzeme Spesifikasyon Tablosu

Özellikler	ASTM A182 / ASME SA182
Boyut	1/2" (15 NB) - 48" (1200NB)
standartlar	ANSI/ASME B16.5, B 16.47 Serisi A ve B, B16.48, BS4504, BS 10, EN-1092, DIN, vb.
Sınıf / Basınç	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 vb.
Standart	ANSI Flanşlar, ASME Flanşlar, BS Flanşlar, DIN Flanşlar, EN Flanşlar vb.



ASTM A182 Gr F1 Flanşlar Basınç Derecesi

Sıcaklık °F	sınıf 900	sınıf 150	600. sınıf	Sınıf 400	1500 sınıfı	Sınıf 300	Sınıf 2500
-20 ila 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



A182 F1 Cl2 Kaynak Boyunlu Flanşlar Ağırlık Tablosu

Boru Normal Çapı		OD Flanş	teşekkürlerFlanş Min	Çap.Hub'ın	Yükseltilmiş Yüz Çapı	Uzunluk Hub.Y	iplik uzunluğu	Çap.Cıvata Çemberinin	Çap.Cıvata Delikleri	Cıvata Sayısı	Çap.Cıvata Sayısı (inç)	KİLOGRAM	1 POUND = 0.45 KG
inç	dn	Ö	C	X	G	Y	T	M.Ö	BH	BN	BD
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60.50	15.80	4	1/2"	0,4	0.9
3/4"	20	98.50	12.70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2"	0.7	1.5
1"	25	108,00	14.20	49.30	50.80	17.50	17.50	79.30	15.80	4	1/2"	0,8	1.8
1-1/4"	32	117.50	15.70	58.70	63.50	20.60	20.60	88.90	15.80	4	1/2"	1.2	2.6
1-1 / 2"	40	127.00	17.50	65.00	73.20	22.40	22.40	98.60	15.80	4	1/2"	1.5	3.3
2"	50	152.50	19.10	77.70	91.90	25.40	25.40	120.70	19.10	4	5/8"	2.3	5.1
2-1 / 2"	65	178.00	22.40	90.40	104.60	28.40	28.40	139.70	19.10	4	5/8"	3.7	8.1
3"	80	190.50	23.90	108,00	127.00	30.20	30.20	152.40	19.10	4	5/8"	4.1	9
3-1 / 2"	90	216.00	23.90	122.20	139.70	31.80	31.80	177.80	19.10	8	5/8"	5.1	11.2
4"	100	228.50	23.90	134.90	157.20	33.30	33.30	190.50	19.10	8	5/8"	5.9	13
5"	125	254.00	23.90	163.60	185.70	36.60	36.60	215.90	22.40	8	3/4"	7	15.4
6"	150	279.50	25.40	192.00	215.90	39.60	39.60	241.30	22.40	8	3/4"	8.4	18.5
8"	200	343.00	28.40	246.10	269.70	44.50	44.50	298.50	22.40	8	3/4"	13	28.6
10"	250	406.50	30.20	304.80	323.90	49.30	49.30	362.00	25.40	12	7/8"	18	39.5
12"	300	482.50	31.80	365.30	381.00	55.60	55.60	431.80	25.40	12	7/8"	29	64
14"	350	533.50	35.10	400.10	412.80	57.20	57.20	476.30	28.50	12	1"	39	86
16"	400	597.00	36.60	457.20	469.90	63.50	63.50	539.80	28.50	16	1"	47	103
18"	450	635,00	39.60	505.00	533.40	68.30	68.30	577.90	31.80	16	1 1/8"	57	126
20"	500	698.50	42.90	558.80	584.20	73.20	73.20	635,00	31.80	20	1 1/8"	76	167
24"	600	813.00	47.80	663.40	692.20	82.60	82.60	749.30	35.10	20	1 1/4"	97	214



ASME SA182 F1 Cl2 flanş Çeşitleri

F1 A182 Flanş



A182 F1 Cl2 Kör Flanş



ASTM A182 F1 Flanş Üzerinde Kayma



ASTM A182 Gr F1 Flanş

A182 Sınıf F1 Plaka Flanş



SA 182 Gr F1 Flanşlar
