Menşe yeri: | Çin, |
---|---|
Marka adı: | TOBO |
Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Model numarası: | ASME B16.5 |
Min sipariş miktarı: | 100KG |
Fiyat: | negotiable |
Ambalaj bilgileri: | önce plastik torbalarda, sonra demetlerde |
Teslim süresi: | 15 gün-> |
Ödeme koşulları: | T/T, L/C, Western Union, MoneyGram |
Yetenek temini: | Ayda 1500 Ton |
Standart: | ASME B16.5 | Renk: | Beyaz gümüş |
---|---|---|---|
Dış çap: | DN15-DN2500 | Tip: | Uzun Kaynak Boyunlu Flanşlar |
Vurgulamak: | 304 Dövme Çelik Flanşlar,Halka Tipi Ortak Kaynak Boyunlu Flanşlar,Dövme Kaynak Boyunlu Flanşlar |

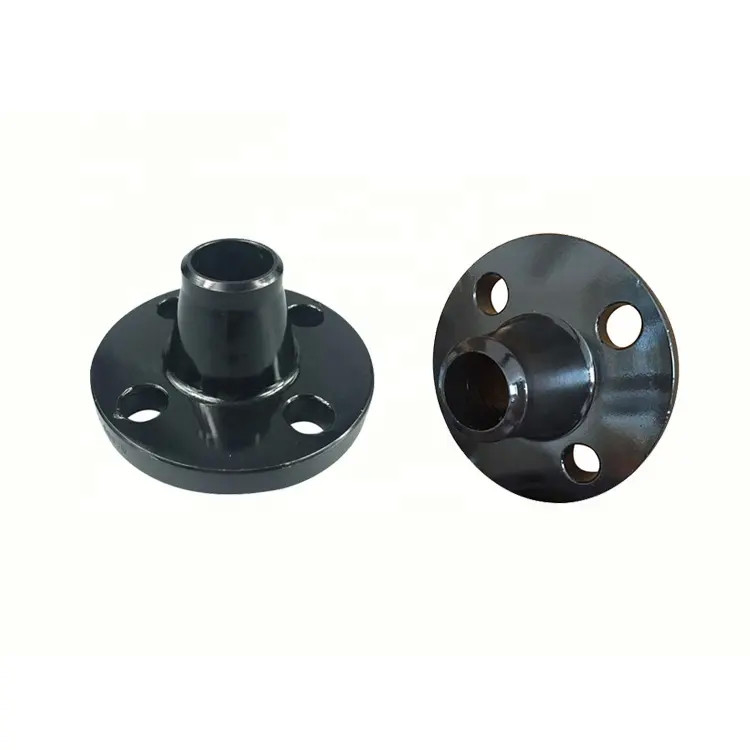

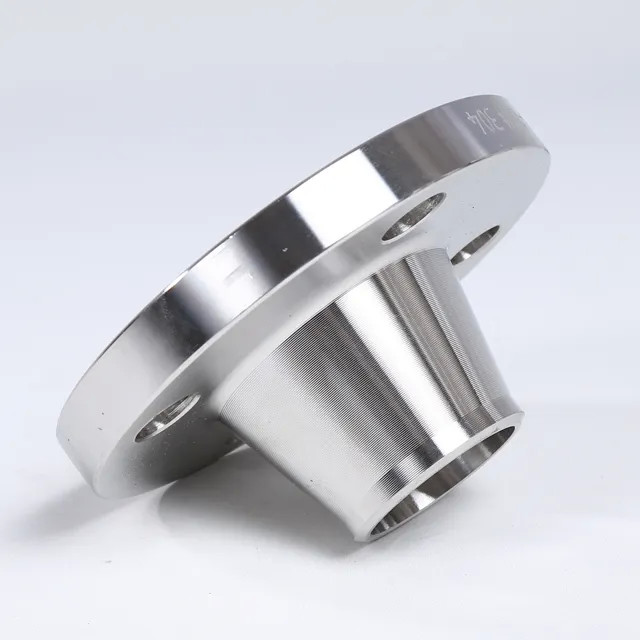

halka tipi bağlantı uzun kaynak boyunlu dövme Paslanmaz çelik ss 304 316 flanş182 Boyut: 1/2" (DN15) - 100" (DN2500)
Şartname:
Boyut:1/2" (DN15) - 100" (DN2500)
Marka adı: TOBO
Sınıf:Sınıf 150, Sınıf 300, Sınıf 400, Sınıf 600, Sınıf 900, Sınıf 1500, vb.
Uzmanlaşmak:Çizim başına
Standart:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10, vb.
Uzun kaynak boyunlu flanş (LWN flanş) olarak da adlandırılan Entegre Flanş, yüksek basınç durumları için kullanılır, entegre göbek kaynak boyunlu flanşlar kullanılır ve çok yüksek basınç durumları için Uzun Kaynak Boyunlu flanşlar tercih edilir.Bu durumda, eğilme gerilimleri ile kaynak geriliminin birleşmesini önlemek için kaynak halkadan uzaktadır.
Uzun Kaynak Boyunlu Flanş, diğer boru veya bağlantı parçalarına kaynak yapmak için kullanılan geniş boyunlu / delikli Kaynak Boyunlu Flanşa benzer.
Uzun Kaynak Boyunlu Flanş, özel amaçlı flanştır.Standart kaynak boyundan farklı olarak, dövme stoğundan geniş boyunlu olarak üretilir veya doğrudan dövme yuvarlak çubuktan işlenebilir.
Entegre Flanşlar(Uzun Kaynak Boyunlu Flanşlar)Malzeme:
Paslanmaz Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Karbon Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Alaşımlı Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar): ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Dubleks Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Süper Dubleks Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Nikel Alaşımlı Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) :Nikel 200 (UNS No. N02200), Nikel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 ( UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276) ), Alaşım 20 (UNS No. N08020), Titanyum (Sınıf I ve II)
Bakır Alaşımlı Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar) : UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. Ni-70/30)
Düşük Sıcaklık Karbon Çelik Entegre Flanşlar (Uzun Kaynak Boyunlu Flanşlar): ASTM A350, LF2, LF3
İntegral Flanşların Uygulamaları (Uzun Kaynak Boyunlu Flanşlar)
İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar) Kimya ve petrokimya proseslerinde kullanılmaktadır.
İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar) elektronikte kullanılmaktadır.
İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar), gıdaların, sentetik elyafların işlenmesinde ürün saflığını korumak için işleme ekipmanlarında kullanılır.
İntegral Flanşlar (Uzun Kaynak Boyunlu Flanşlar), denizcilik ve açık deniz mühendisliğinde kullanılır.
Entegre Flanşların (Uzun Kaynak Boyunlu Flanşlar) Boyutları
ANSI Sınıfı 300, ASME B16.5
Boru Boyutu |
Dıştan |
Çap |
Kalınlık |
Çap |
Çap |
Uzunluk |
Nüber |
çap |
cıvata |
yaklaşık |
1/2 | 3 3/4 | 1 3/8 | 9/16 | 0.50 | 1 1/2 | 9 | 4 | 5/8 | 2 5/8 | 5 |
3/4 | 4 5/8 | 1 11/16 | 5/8 | 0,75 | 1 7/8 | 9 | 4 | 3/4 | 3 1/4 | 9 |
1 | 4 7/8 | 2 | 11/16 | 1.00 | 2 1/8 | 9 | 4 | 3/4 | 3 1/2 | 10 |
1 1/4 | 5 1/4 | 2 1/2 | 3/4 | 1.25 | 2 1/2 | 9 | 4 | 3/4 | 3 7/8 | 14 |
1 1/2 | 6 1/8 | 2 7/8 | 13/16 | 1.50 | 2 3/4 | 9 | 4 | 7/8 | 4 1/2 | 17 |
2 | 6 1/2 | 3 5/8 | 7/8 | 2.00 | 3 1/4 | 9 | 8 | 3/4 | 5 | 19 |
2 1/2 | 7 1/2 | 4 1/8 | 1 | 2.50 | 3 15/16 | 9 | 8 | 7/8 | 5 7/8 | 28 |
3 | 8 1/4 | 5 | 1 1/8 | 3.00 | 4 5/8 | 9 | 8 | 7/8 | 6 5/8 | 36 |
3 1/2 | 9 | 5 1/2 | 1 3/16 | 3.50 | 5 1/4 | 9 | 8 | 7/8 | 7 1/4 | 45 |
4 | 10 | 6 3/16 | 1 1/4 | 4.00 | 5 3/4 | 12 | 8 | 7/8 | 7 7/8 | 54 |
5 | 11 | 7 5/16 | 1 3/8 | 5.00 | 7 | 12 | 8 | 7/8 | 9 1/4 | 86 |
6 | 12 1/2 | 8 1/2 | 1 7/16 | 6.00 | 8 1/8 | 12 | 12 | 7/8 | 10 5/8 | 108 |
8 | 15 | 10 5/8 | 1 5/8 | 8.00 | 10 1/4 | 12 | 12 | 1 | 13 | 150 |
10 | 17 1/2 | 12 3/4 | 1 7/8 | 10.00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1/4 | 218 |
12 | 20 1/2 | 15 | 2 | 12.00 | 14 3/4 | 12 | 16 | 1 1/4 | 17 3/4 | 289 |
14 | 23 | 16 1/4 | 2 1/8 | 14.00 | 16 3/4 | 12 | 20 | 1 1/4 | 20 1/4 | 342 |
16 | 25 1/2 | 18 1/2 | 2 1/4 | 16.00 | 19 | 12 | 20 | 1 3/8 | 22 1/2 | 426 |
18 | 28 | 21 | 2 3/8 | 18.00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
20 | 30 1/2 | 23 | 2 1/2 | 20.00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
22 | - | - | - | - | - | - | - | - | - | - |
24 | 36 | 27 1/4 | 2 3/4 | 24.00 | 27 5/8 | 12 | 24 | 1 5/8 | 32 | 823 |
