Menşe yeri: | Çin |
---|---|
Marka adı: | TOBO |
Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Model numarası: | flanş |
Min sipariş miktarı: | 1 bilgisayar |
Fiyat: | USD |
Ambalaj bilgileri: | ahşap kasa |
Teslim süresi: | 10-90 iş günü |
Ödeme koşulları: | L/C, T/T, Western Union, |
Yetenek temini: | ayda 5000 adet |
Boyut: | 1/2" - 60" | SINIF: | 150-2500# |
---|---|---|---|
bakan: | ÇİZİM BAŞINA | Tip: | Kaynak Boyunlu Flanş, WN Flanş (Yükseltilmiş Alınlı) |
Sona ermek: | Standart ANSI/ASME: Soğuk haddelenmiş finiş | Standart: | ANSI/ASME |
Vurgulamak: | Dövme Karbon Çelik Kaynak Boyunlu Flanş,SCH80 Kaynak Boyunlu Flanş,Dövme Çelik Flanşlar ASTM A105 |

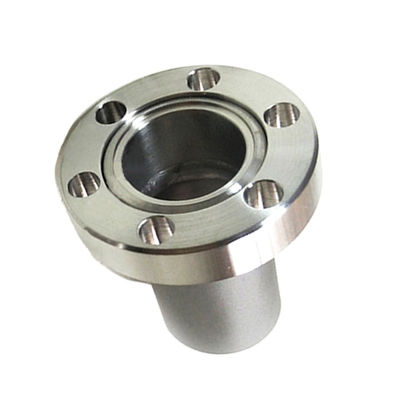

Sfenry Dövme Karbon Çelik Standart ASME B16.5 SCH40 SCH80 ASTM A105 Kaynak Boyunlu Flanş
Şartname:
Boyut:1/2" - 60"
Marka adı: TOBO
Sınıf:600 pound
Tip:Kaynak Boyunlu Flanş, WN Flanş (Yükseltilmiş Alınlı)
Uzmanlaşmak:Çizim başına
Standart:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10, vb.
Kaynak Boyunlu Flanşlar, eşleşen boruya eşit boyutlara sahip Flanşın duvar kalınlığı ile delinir.Boru ne kadar hafifse, Kaynak Boyunlu Flanştaki delik o kadar büyüktür.Tersine, boru ne kadar ağırsa, Kaynak Boyunlu Flanştaki delik o kadar küçüktür.Kaynak Boyunlu Flanşlar genellikle yüksek basınçlı sistemlerde kullanılır ve soğuk veya sıcak sıcaklıklar için uygundur.
ASME B16.47 B Serisi Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 75 Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 150 Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 300 Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 900 Kaynak Boyunlu Flanşlar
Kaynak Boyunlu Flanş Malzemesi ve Kaliteleri:
Paslanmaz Çelik Kaynak Boyunlu Flanşlar:ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Karbon Çelik Kaynak Boyunlu Flanşlar:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Alaşımlı Çelik Kaynak Boyunlu Flanşlar:ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Dubleks Çelik Kaynak Boyunlu Flanşlar:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Süper Dubleks Kaynak Boyunlu Flanşlar:ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Nikel Alaşımlı Kaynak Boyunlu Flanşlar:Nikel 200 (UNS No. N02200), Nikel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No .N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alaşım 20 (UNS No. N08020), vesaire
Bakır Alaşımlı Kaynak Boyunlu Flanşlar:UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu -Ni- 90/10), C 71500 (Cu-Ni-70/30)
Düşük Sıcaklık Karbon Çelik Kaynak Boyunlu Flanşlar:ASTM A350, LF2, LF3
UygulamalarıASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar Kimyasal ve petrokimya işlemede kullanılmaktadır.
Elektronikte ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar kullanılmaktadır.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, gıdaların, sentetik liflerin işlenmesinde ürün saflığını korumak için işleme ekipmanlarında kullanılır.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, denizcilik ve açık deniz mühendisliğinde kullanılır.
ÖzellikleriASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, çeşitli indirgeyici kimyasallara karşı oldukça dirençlidir.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, kostik alkalilere karşı mükemmel direnç gösterir.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar yüksek elektrik iletkenliğine sahiptir.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, damıtılmış ve doğal sulara karşı mükemmel korozyon direncine sahiptir.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, nötr ve alkali tuz çözeltilerine dayanıklıdır.
ASME B16.47 B Serisi Sınıf 600 Kaynak Boyunlu Flanşlar, kuru florine karşı mükemmel direnç gösterir.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, kostik sodayı işlemek için yaygın olarak kullanılmaktadır.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, iyi termal, elektriksel ve manyetostriktif özelliklere sahiptir.
ASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar, makul sıcaklıklarda ve konsantrasyonlarda hidroklorik ve sülfürik asitlere karşı bir miktar direnç sunar.
BoyutlarıASME B16.47 Serisi B Sınıfı 600 Kaynak Boyunlu Flanşlar
Boru Normal Çapı | OD İLE İLGİLİ flanş |
Kalın ness (Teşekkürler) |
Uzunluk Başından sonuna kadar merkez |
Diam.ile ilgili merkez üssünde |
merkez Diam. Tepe |
Kabarık Yüz Diam. |
Diam.ile ilgili cıvata Daire |
sayısı cıvata delikler |
Diam.ile ilgili cıvata delikler |
Diam.ile ilgili cıvata |
Fileto yarıçap dak. |
inç | Ö | C | Y | X | A | R | BD | BN | BH | veri tabanı | r1 |
26" | 889 | 111.3 | 180.8 | 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 1 5/8 | 12.7 |
28" | 952.5 | 115.8 | 190.5 | 752.3 | 711.2 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 12.7 |
30" | 1022.4 | 125.5 | 204.7 | 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 1 7/8 | 12.7 |
32" | 1085.9 | 130 | 215.9 | 860.6 | 812.8 | 895.4 | 984.3 | 28 | 53.8 | 2 | 12.7 |
34" | 1162.1 | 141.2 | 233.4 | 914.4 | 863.6 | 952.5 | 1054.1 | 24 | 60.5 | 2 1/4 | 14.2 |
36" | 1212.9 | 146.3 | 242.8 | 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | 60.5 | 2 1/4 | 14.2 |
38" | Boyut 38" ila 60", seri a, Sınıf 600 flanşlarla aynıdır. |
