| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TOBO |
| Sertifika: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Model numarası: | 31254 1,4547 254 SMO |
| Min sipariş miktarı: | 1 PC |
| Fiyat: | US $ 10 - 100 / Kilogram |
| Ambalaj bilgileri: | Çelik bantla veya müşterinin gereksinimlerine göre bağlanmış denize uygun ahşap kasalar veya paletle |
| Teslim süresi: | T/T veya LC ile %30 ön ödeme alındıktan 30 gün sonra |
| Ödeme koşulları: | L/C, T/T, Western Union |
| Yetenek temini: | Ayda 50 Metrik Ton/Metrik Ton |
| Türü: | plaka flanşı | OD: | 9,5 ila 219 mm |
|---|---|---|---|
| Sınıf Puanı: | 150#~2500# | bakan: | RF(yükseltilmiş yüz);FF(düz yüz);RTJ(halka tipi bağlantı);RJ(halka eklem yüzü) TG(dil ve oluk yüzü); |
| Üretim süreci: | İtme, Basma, Dövme, Döküm vb. | Paketleme: | Tahta kasalar, paletler, naylon torbalar veya müşterilerin gereksinimlerine göre |
| MOQ: | 1 adet | Teslim Zamanı: | Miktarına bağlı olarak 10-100 gün |
| Ödeme Şartları: | L/C,T/T | nakliye: | FOB Tianjin/Shanghai, CFR, CIF vb. |
| Uygulama: | Boru hattı ve vana bağlantısı | Yüzey işlemi: | Turşu,2B,No.4,BA, İnce Çizgi, Ayna |
| Vurgulamak: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

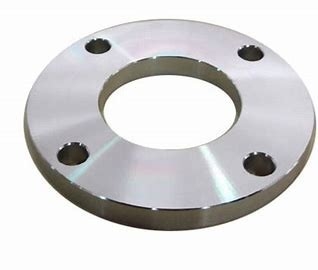

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE CLASS 150 / 300 / 600
Boyut:
Malzeme:
Standart:
Doğum yeri:
Model Numarası:
Standart veya Standart olmayan:
Ürün Adı:
Tip:
Yüzey işlemi:
Teknik:
Uygulama:
Ticari terim:
Boyut aralığı:
MOQ:
Örnek:
Paketleme Ayrıntıları:
1Ahşap palet.
2. Islanmaz kumaş torbası
3. Gerektiği gibi
Teslimat detayları:
Son miktarına göre 7-10 gün
| Flanş Boyutları ve Yaklaşık Kütleleri |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. Plaka Halkası Flanş RF | |||||||||
| ø | D | b | g | m | J | k | Çukurlar | Ben... | Kilogram. |
| 1/2 inç. | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 inç. | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 inç | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 inç | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| İki buçuk. | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3'lük | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 inç. | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4 inç | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5 inç | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6 inç | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8 inç | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10 inç | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12 inç | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14 inç | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16 inç | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18 inç | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 inç | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24 inç | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Not:
1Lap Joint hariç 150 Sınıf flensleri, ′′Kalınlık" (C) ve ′′Hab üzerinden uzunluk" (Y1) (Y3) dahil olan 0.06 (1.6 mm) yükseltilmiş yüzle donatılır. 2Kaydırmalı, iplik, soket kaynaklı ve kuyruklu eklemler için, merkezler tabanından yukarıya dikey olarak veya 7 derece sınırları içinde kıvrımlı olarak şekillendirilebilir. 3. Kör flensler, kaydırma flensleri için kullanılan aynı merkezle veya merkezsiz yapılabilir. 4. Paklama yüzeyi ve arka tarafı (çivilmek için rulman yüzeyi) 1 derece içinde paralel yapılır. Paralelliği gerçekleştirmek için, MSS SP-9'a göre nokta yüzleşimi yapılır,kalınlığı azaltmadan (C). 5Soket derinliği (D) sadece 3 inç boyutlarında ANSI B 16.5 ile kapsamlıdır, 3 inçten fazla üreticinin seçeneğidir. |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. Plate Flange RF | |||||||||
| ø | D | b | g | m | J | k | Çukurlar | Ben... | Kilogram. |
| 1/2 inç. | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 inç. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 inç | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 inç | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| İki buçuk. | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3'lük | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 inç. | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4 inç | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5 inç | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6 inç | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8 inç | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10 inç | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12 inç | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14 inç | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16 inç | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18 inç | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 inç | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24 inç | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Not:
1Lap Joint hariç sınıf 300 flensleri, ′′Kalınlık" (C) ve ′′Length through Hub" (Y1), (Y3) dahil olan 0.06 (1.6mm) yükseltilmiş yüzle donatılır. 2Kaydırmalı, iplik, soket kaynaklı ve kuyruklu eklemler için, merkezler tabanından yukarıya dikey olarak veya 7 derece sınırları içinde kıvrımlı olarak şekillendirilebilir. 3. Kör flensler, kaydırma flensleri için kullanılan aynı merkezle veya merkezsiz yapılabilir. 4. Paklama yüzeyi ve arka tarafı (çivilmek için rulman yüzeyi) 1 derece içinde paralel yapılır. Paralelliği gerçekleştirmek için, MSS SP-9'a göre nokta yüzleşimi yapılır,kalınlığı azaltmadan (C). 5Soket derinliği (D) sadece 3 inç boyutlarında ANSI B 16.5 ile kapsamlıdır, 3 inçten fazla üreticinin seçeneğidir. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. Plaka Flange RF | |||||||||
| ø | D | b | g | m | J | k | Çukurlar | Ben... | Kilogram. |
| 1/2 inç. | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 inç. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 inç | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 inç | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| İki buçuk. | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3'lük | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 inç. | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4 inç | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5 inç | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6 inç | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8 inç | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10 inç | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12 inç | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14 inç | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16 inç | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18 inç | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 inç | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24 inç | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Not:
1Lap Joint hariç 600 Sınıf flensleri, ′′Kalınlık" (C) ve ′′Length through Hub" (Y1), (Y3) dahil edilmeyen 0.25 (6.35mm) yükseltilmiş yüzle donatılır. 2Kaydırmalı, iplik, soket kaynaklı ve kuyruklu eklemler için, merkezler tabanından yukarıya dikey olarak veya 7 derece sınırları içinde kıvrımlı olarak şekillendirilebilir. 3. Kör flensler, kaydırma flensleri için kullanılan aynı merkezle veya merkezsiz yapılabilir. 4. Paklama yüzeyi ve arka tarafı (çivilmek için rulman yüzeyi) 1 derece içinde paralel yapılır. Paralelliği gerçekleştirmek için, MSS SP-9'a göre nokta yüzleşimi yapılır,kalınlığı azaltmadan (C). 51/2 ile 3 1/2 arasındaki boyutlar, 400 Sınıf Flanges ile aynıdır. 6Soket derinliği (D) sadece 3 inç boyutlarında ANSI B 16.5 ile kapsamlıdır, 3 inçten fazla üreticinin seçeneğidir. |
| Üretim kapasitesi ve satın alma detayları | ||
| 1. | DN15 - DN2000 (1/2 " - 80"), Kalıplı Flange. | |
| 2. | Malzeme Karbon Çelik: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn vb. | |
| 3. | Malzeme Paslanmaz çelik: ASTM A182 F304, F304L, F316, F316L, F321 vb. | |
| 4. | Flanges Anti Rust: Anti Rust Yağı, Siyah Boya, Sarı Boya Kaplama, Sıcak Dip Galvanize, Soğuk Galvanize vb. | |
| 5. | Aylık üretim: Ayda 3000 ton. | |
| 6. | Teslimat Şartları: CIF, CFR, FOB, EXW. | |
| 7. | Ödeme Şartları: Banka Nakli (T/T), Geri Dönülemez L/C Görüşte vb. | |
| 8. | En az sipariş miktarı: 1 ton veya 100 adet. | |
| 9. | Kalite Garantisi: EN10204 3.1 Sertifikası, Mühendislik Sertifikası, Üçüncü Taraf Denetimi, Ücretsiz Değiştirme Servisi. | |
