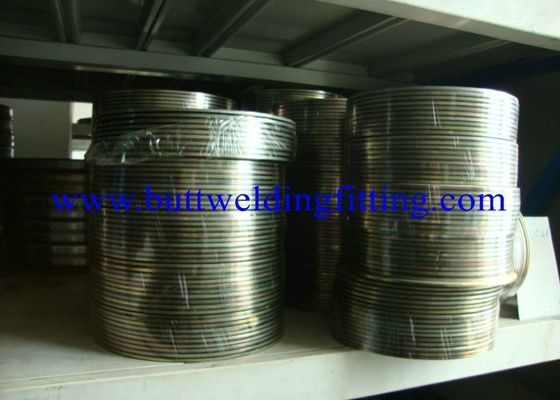

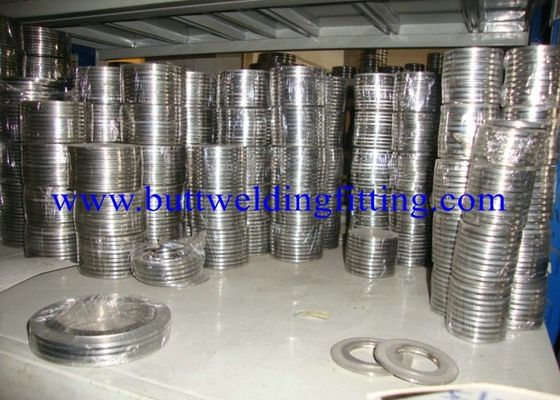

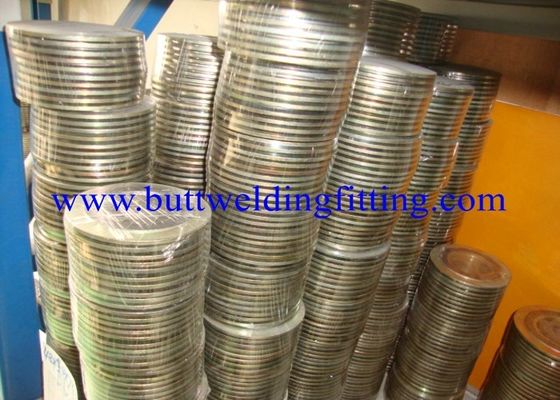

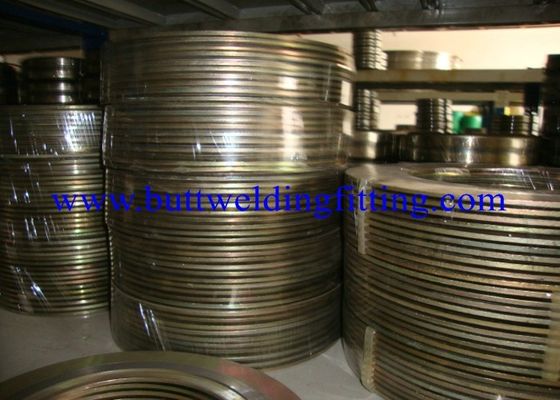

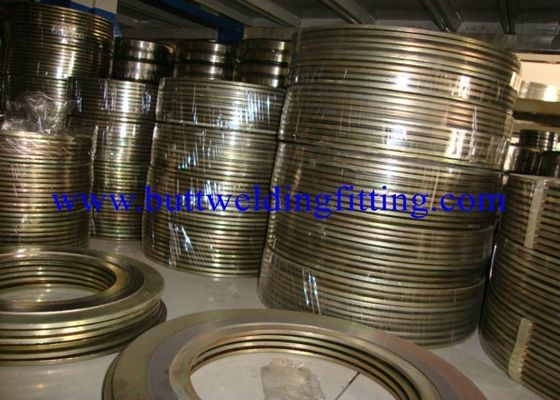

316 Paslanmaz Çelik Spiral Yara Contası / Oluklu Metal Conta

Oluklu Metal Conta

Oluklu metal conta traşının cıvata yüklemesinin yeterli olduğu flanş ve kafalara uygulanması için hem güvenilir hem de düşük maliyetli olduğu kanıtlanmıştır. Çalışma prensibi, bitişik malzemelerin farklı sertlik derecelerine dayanır. Sızdırmazlık etkisi, bir contanın maruz kaldığı sabit yük tarafından üretilir. Mekanik dayanım, ısıl iletkenlik, sıcaklık ve korozyon direnci gerektiren uygulamalarda kullanılırlar. Düz, tırtıklı ve oluklu tiplere sınıflandırılabilirler ve sıkıştırılabilirlik bir faktör olmadığında veya yeterli sıkma kuvveti varsa özellikle yararlıdırlar. Metal contalar daha yüksek mekanik dayanıma, daha iyi ısı transferine ve daha yüksek sıcaklıklara ve basınçlara karşı dayanıklılığa sahiptir ve bazı uygulamalarda giydirilmiş tip contalara göre avantajlar sunabilir.

Her iki tarafta yumuşak tabakalı oluklu metal contalar, yüksek sıcaklıklarda büyük çaplı baca gazı kanallarındaki düşük basınçlı uygulamalarda kullanılır. Oluklu conta kullanımı, bu uygulamalarda kullanılan büyük metal olmayan contalarla zor kullanım problemini ortadan kaldırır. gaz boruları ve vana kapakları için veya asitlerin, yağların ve kimyasalların bulunduğu her yerde uygundurlar. Daha düşük basınçlarda ve daha yüksek sıcaklıklarda kullanılabilirler.


Conta, her iki tarafında grafit folyo tabakalı paslanmaz çelikten oluklu bir metal göbek içerir. Oluklu halka, oluklu tepe üzerindeki yumuşak malzeme üzerinde yüksek sıkıştırma, düşük kesitsel difüzyonla arttırılmış üfleme emniyeti ve ayrıca gelişmiş stabilite ve kullanım sağlar.
Bu sızdırmazlık sistemi, düşük yüzey temas basıncında bile yüksek sızdırmazlık, yüksek adaptasyon ve esneklik özellikleri sunar.
İç halka ayrıca bir indirgeme iyon difüzyonunu etkiler ve grafit katmanlarının çalışma ortamını etkilemesini önler Conta, düz yüzlü, yükseltilmiş yüzlü ve erkek ve dişi yüzlü flanşlarda, daha büyük boyutlu ve özel amaçlı flanşlı bağlantılarda kullanılabilir.

Conta, her iki tarafında grafit folyo tabakalı paslanmaz çelikten oluklu bir metal çekirdek içerir. Oluklu halka, oluklu tepe üzerindeki yumuşak malzeme üzerinde yüksek sıkıştırma, düşük kesitsel difüzyonla arttırılmış üfleme emniyeti ve ayrıca gelişmiş stabilite ve kullanım sağlar.

Bu sızdırmazlık sistemi, düşük yüzey temas basıncında bile yüksek sızdırmazlık, yüksek adaptasyon ve esneklik özelliklerine sahiptir.
İç halka ayrıca bir indirgeme iyon difüzyonunu etkiler ve grafit katmanlarının çalışma ortamını etkilemesini önler Conta, düz yüzlü, yükseltilmiş yüzlü ve erkek ve dişi yüzlü flanşlarda, daha büyük boyutlu ve özel amaçlı flanşlı bağlantılarda kullanılabilir.



Sytle No: RS4-VW conta, her iki tarafında kısmi grafit folyo tabakalı paslanmaz çelikten oluklu bir metal çekirdek içerir. Sızdırmazlık sistemi, RS4-VI ürünümüze dayanmaktadır ve mükemmel sızdırmazlık özellikleri içerir Kısmi örtme, sızdırmazlık yüzeyini azaltır ve böylece spesifik yüzey temas basıncını arttırır. Bu tasarım, cıvatalama kuvvetinin düşük olduğu RS4-VI'ya ve daha büyük sızdırmazlık genişliklerine sahip contalara tercih edilmelidir.

Conta, her iki tarafta grafit folyoya sahip paslanmaz çelikten oluklu bir metal göbek içerir. Oluklu halka, oluklu tepe üzerindeki yumuşak malzeme üzerinde yüksek sıkıştırma, düşük kesitsel difüzyonla arttırılmış üfleme emniyeti ve ayrıca daha iyi stabilite ve taşıma sağlar
Bu sızdırmazlık sistemi düşük yüzey teması durumunda bile yüksek sızdırmazlık sağlar, yüksek adaptasyon ve esneklik özellikleri İç halka daha fazla bir azalma difüzyonunu etkiler ve grafit katmanlarının çalışma ortamını etkilemesini önler.

Conta düz yüzlü, yükseltilmiş yüzlü ve erkek ve dişi yüzlü flanşlarda, daha büyük ebatlarda ve özel amaçlı flanşlı bağlantılarda kullanılabilir


ASME B16.5 Flanşlara Uygun Oluklu Metal Contanın (CMG) Boyutları

Boyutlar DlN EN 1514-4'e Uygun Oluklu Metal Contalar

Avantajları:

1 - üstün mekanik dayanım ve termal iletkenlik

2- yüksek sıcaklıklara dayanabilir

3- Büyüklük ile ilgili neredeyse hiçbir sınırlama yoktur

4- sağlam yapı, büyük çaplarda bile stabilite sağlar ve sorunsuz kullanım ve kurulum sağlar.

Metal ve Oluklu Metal Contalar için Malzemeler:

Oluklu metal contanın cıvata yüklemesinin yeterli olduğu flanş ve kafalar için uygulanabilir olması için hem güvenilir hem de düşük maliyetli olduğu kanıtlanmalıdır. Çalışma prensibi, bitişik malzemelerin farklı sertlik derecelerine dayanır. Sızdırmazlık etkisi, bir contanın maruz kaldığı sabit yük tarafından üretilir. Mekanik dayanım, ısıl iletkenlik, tepe ve korozyon direnci gerektiren uygulamalarda kullanılırlar. Düz, tırtıklı ve oluklu tiplere sınıflandırılabilirler ve sıkıştırılabilirlik bir faktör olmadığında veya yeterli sıkıştırma kuvveti varsa, özellikle kullanışlıdır. Metal contalar daha yüksek mekanik dayanıma sahiptir, daha iyi ısı transferi ve daha yüksek sıcaklıklara ve basınçlara karşı dayanıklıdır ve bazı uygulamalarda kaplamalı tip contalara göre avantajlar sunabilir.

Her iki tarafta yumuşak, yumuşak katmanlı oluklu metal contalar, yüksek sıcaklıklarda büyük çaplı baca gazı kanallarındaki düşük basınçlı uygulamalarda kullanılır. Oluklu contaların kullanılması, bu uygulamalarda kullanılan metal contalarda larjen ile zor kullanım problemini ortadan kaldırır. Gaz boruları ve vana kapakları için veya asit, yağ ve kimyasal maddelerin bulunduğu her yerde uygundurlar. Düşük basınçlarda ve daha yüksek sıcaklıklarda kullanılabilirler.

Avantajları:

1 - üstün mekanik dayanım ve termal iletkenlik

2- yüksek sıcaklıklara dayanabilir

3- Büyüklük ile ilgili neredeyse hiçbir sınırlama yoktur

4- sağlam yapı, büyük çaplarda bile stabilite sağlar ve sorunsuz kullanım ve kurulum sağlar.

Metal ve Oluklu Metal Contalar için Malzemeler:

Oluklu metal, grafit, seramik veya PTFE tabakası ile kaplanmıştır. Sızdırmaz hale getirilecek ortamın gerekliliklerine bağlı olarak ilave bir son işlem katmanı uygulanır. Bu tür contalar daha iyi sızdırmazlık performansı ile daha elastik malzemelerin gerekli olduğu düzensiz veya çarpık sızdırmaz yüzeylerde kullanılır.

Not: Metal 0,5 mm kalınlığındadır ve oluk açıklığı contaların genişliğine bağlı olarak 3mm, 4mm veya 6mm'dir. Oluklu kalınlığı yaklaşık. Contanın boyutuna bağlı olarak 1 mm ila 1,5 mm. Oluklu metal, kalınlığı 0.5 mm, 1 mm veya 1,5 mm olan grafit, seramik veya PTFE katmanları ile kaplanabilir.
