| Menşe yeri: | Çin / Japonya / Almanya |
|---|---|
| Marka adı: | TOBO/TPCO/TISCO/VALIN/METAL |
| Sertifika: | ISO/PED/TUV/SGS/LR/BV |
| Model numarası: | düz conta; yassı halka conta; yassı metal conta; grafiksiz sıkıştırılmış beyaz asbest conta, doğa |
| Min sipariş miktarı: | 1ADET |
| Fiyat: | 0.1USD |
| Ambalaj bilgileri: | KAT AHŞAP DURUMDA |
| Teslim süresi: | 3-15workdays |
| Ödeme koşulları: | Western Union, MoneyGram |
| Yetenek temini: | 3000000pcs / Yıl |
| Ürün adı: | Paslanmaz Çelik Conta | Model numarası: | 316 paslanmaz çelik conta |
|---|---|---|---|
| Standart veya standart olmayan: | Standart | Standart: | EN 1514-4 |
| Vurgulamak: | Paslanmaz Çelik Conta,Düz Halka Conta |
||

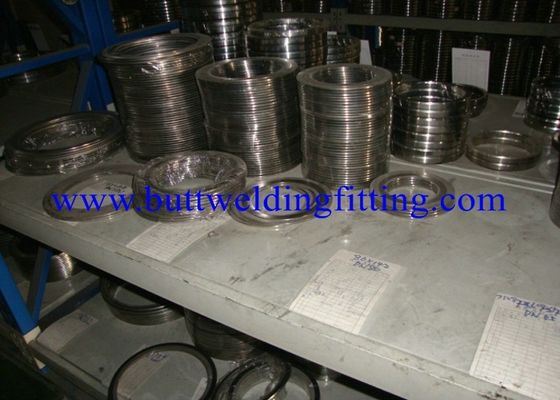

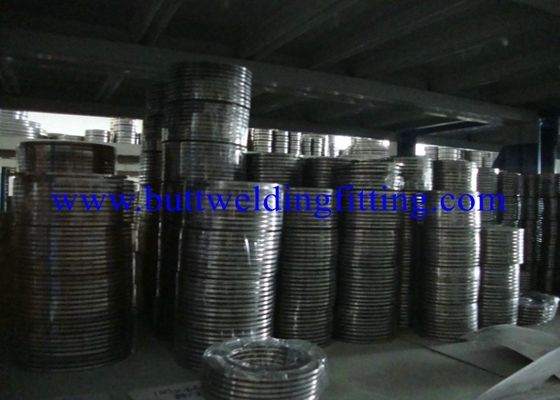

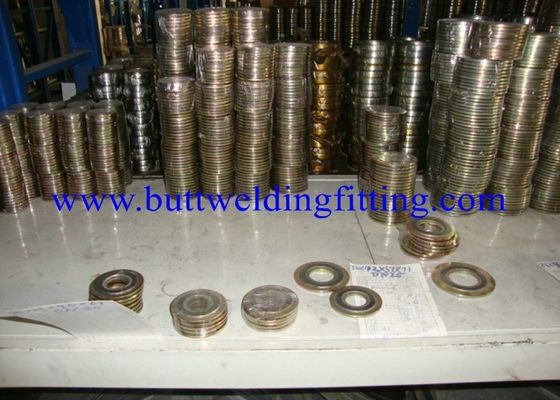

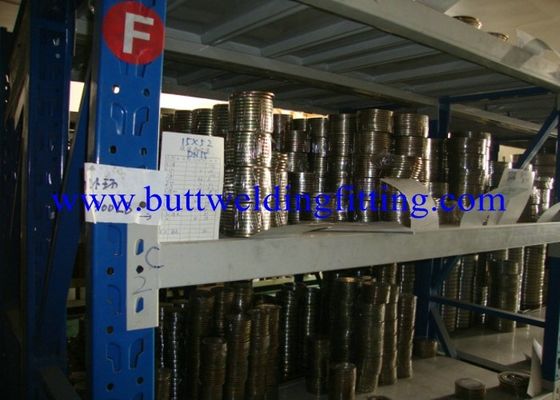

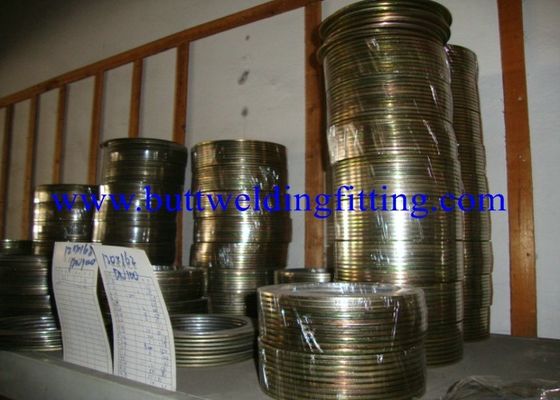

Spiral Yara Contası Paslanmaz Çelik Conta, 321 Oluklu Metal Conta 1.4541 Düz Halka Conta; Yassı Metal Conta
Oluklu Metal Conta
1. Malzeme: SS321 SS304, SS316, CS, grafit
2. Çalışma Sıcaklığı (maks.): 650 derece C
3. Çalışma Basıncı: 6.4 ~ 16.0Mpa
Grafit Dolgulu Metal Oluklu Conta
Oluklu Conta, 90 derece açıyla dalgalı veya oluklu yüzeyli işlenmiş yassı metal plakadan yapılmıştır.
İç ve dış halkalara sahip oluklu conta veya esnek grafit veya Teflon tabaka ile tutturulmuş kompozit conta, çalışma yerine ve ihtiyacına bağlı olarak mevcuttur.
Yüksek basınç ve yüksek sıcaklık yerlerinde uygulanabilir. Güçlü korozyon direnci, kararlı ve güvenilir sızdırmazlık işlevi.
Çalışma Sıcaklığı (maks.): 650 ° C Çalışma Basıncı: 6.4 ~ 16.0Mpa
ASME B16.5 Flanşlara Uygun Oluklu Metal Contanın (CMG) Boyutları
Çekirdek malzemesi | Maks. Sıcaklık | ||
Paslanmaz çelik | 1000-1600 ° F535-870 ° C) | ||
Karbon Çelik | 800 ° F425 ° C | ||
Pirinç | 500 ° F260 ° C | ||
Bakır | 600 ° C ° F315) | ||
Alüminyum | 800 ° F (425 ° C | ||
Monel | 1500 ° F (815 ° C | ||
Nikel | 1400 ° F760 ° C | ||
Inconel | 2000 ° F1100 ° C | ||
Kaplama malzemesi | Maks. Sıcaklık | Oda sıcaklığında basınç | |
Min.Mpa (PSI) | Max.Mpa (PSI) | ||
Esnek Grafit | 500 ° C932 ° F | 17 (2500 | 500 (72500) |
Asbestsiz Levha | 400 ° C752 ° F | 233300 | 500 (72500) |
PTFE | 260 ° C500 ° F | 172500 | 500 (72500) |
Boyutlar DlN EN 1514-4'e Uygun Oluklu Metal Contalar
Avantajları:
1 - üstün mekanik dayanım ve termal iletkenlik
2- yüksek sıcaklıklara dayanabilir
3- Büyüklük ile ilgili neredeyse hiçbir sınırlama yoktur
4- sağlam yapı, büyük çaplarda bile stabilite sağlar ve sorunsuz kullanım ve kurulum sağlar.
Metal ve Oluklu Metal Contalar için Malzemeler:
| Malzeme | ASTM | DIN Malzeme No. |
| Düşük karbonlu çelik | Yumuşak demir | 1,1003 |
| Paslanmaz çelik | AISI 304 | 1.4301 |
| Paslanmaz çelik | AISI 316 | 1.4401 |
| Paslanmaz çelik | AISI 321 | 1.4541 |
| Paslanmaz çelik | AISI 316 Ti | 1.4571 |
Oluklu metal contanın cıvata yüklemesinin yeterli olduğu flanş ve kafalar için uygulanabilir olması için hem güvenilir hem de düşük maliyetli olduğu kanıtlanmalıdır. Çalışma prensibi, bitişik malzemelerin farklı sertlik derecelerine dayanır. Sızdırmazlık etkisi, bir contanın maruz kaldığı sabit yük tarafından üretilir. Mekanik dayanım, ısıl iletkenlik, tepe ve korozyon direnci gerektiren uygulamalarda kullanılırlar. Düz, tırtıklı ve oluklu tiplere sınıflandırılabilirler ve sıkıştırılabilirlik bir faktör olmadığında veya yeterli sıkıştırma kuvveti varsa, özellikle kullanışlıdır. Metal contalar daha yüksek mekanik dayanıma sahiptir, daha iyi ısı transferi ve daha yüksek sıcaklıklara ve basınçlara karşı dayanıklıdır ve bazı uygulamalarda kaplamalı tip contalara göre avantajlar sunabilir.
Her iki tarafta yumuşak, yumuşak katmanlı oluklu metal contalar, yüksek sıcaklıklarda büyük çaplı baca gazı kanallarındaki düşük basınçlı uygulamalarda kullanılır. Oluklu contaların kullanılması, bu uygulamalarda kullanılan metal contalarda larjen ile zor kullanım problemini ortadan kaldırır. Gaz boruları ve vana kapakları için veya asit, yağ ve kimyasal maddelerin bulunduğu her yerde uygundurlar. Düşük basınçlarda ve daha yüksek sıcaklıklarda kullanılabilirler.
Metal ve Oluklu Metal Contalar için Malzemeler:
| Malzeme | ASTM | DIN Malzeme No. |
| Düşük karbonlu çelik | Yumuşak demir | 1,1003 |
| Paslanmaz çelik | AISI 304 | 1.4301 |
| Paslanmaz çelik | AISI 316 | 1.4401 |
| Paslanmaz çelik | AISI 321 | 1.4541 |
| Paslanmaz çelik | AISI 316 Ti | 1.4571 |
Oluklu metal, grafit, seramik veya PTFE tabakası ile kaplanmıştır. Sızdırmaz hale getirilecek ortamın gerekliliklerine bağlı olarak ilave bir son işlem katmanı uygulanır. Bu tür contalar daha iyi sızdırmazlık performansı ile daha elastik malzemelerin gerekli olduğu düzensiz veya çarpık sızdırmaz yüzeylerde kullanılır.
Not: Metal 0,5 mm kalınlığındadır ve oluk açıklığı contaların genişliğine bağlı olarak 3mm, 4mm veya 6mm'dir. Oluklu kalınlığı yaklaşık. Contanın boyutuna bağlı olarak 1 mm ila 1,5 mm. Oluklu metal, kalınlığı 0.5 mm, 1 mm veya 1,5 mm olan grafit, seramik veya PTFE katmanları ile kaplanabilir.
