| Menşe yeri: | Çin / Japonya / Almanya |
|---|---|
| Marka adı: | TOBO/TPCO/TISCO/VALIN/METAL |
| Sertifika: | ISO/PED/TUV/SGS/LR/BV |
| Model numarası: | düz conta; yassı halka conta; yassı metal conta; grafiksiz sıkıştırılmış beyaz asbest conta, doğa |
| Min sipariş miktarı: | 1ADET |
| Fiyat: | 0.1USD |
| Ambalaj bilgileri: | KAT AHŞAP DURUMDA |
| Teslim süresi: | 3-15workdays |
| Ödeme koşulları: | Western Union, MoneyGram |
| Yetenek temini: | 3000000pcs / Yıl |
| Ürün adı: | Paslanmaz Çelik Conta | Model numarası: | 311803 Dubleks paslanmaz çelik conta |
|---|---|---|---|
| Standart veya standart olmayan: | Standart | Standart: | EN 1514-4 |
| Vurgulamak: | Düz Halka Conta,Oluklu Metal Conta |
||

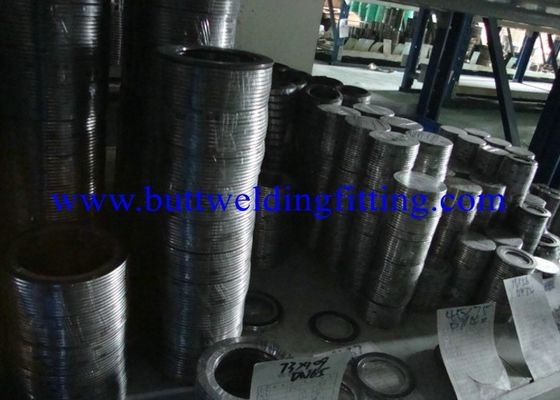

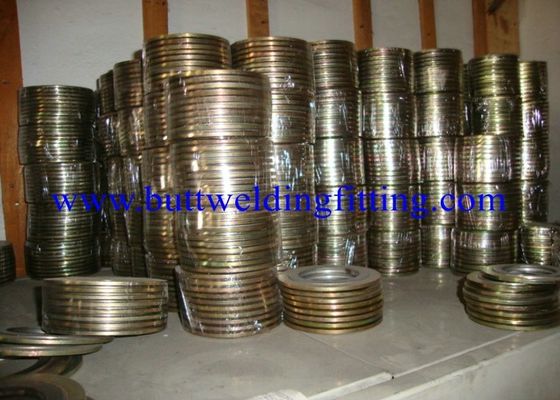

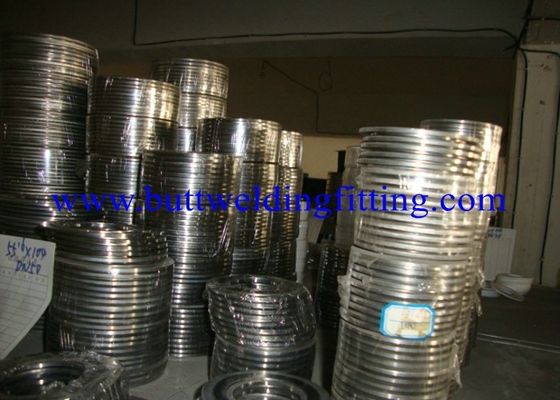

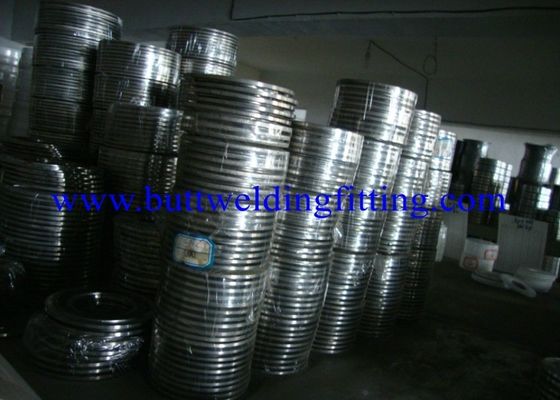

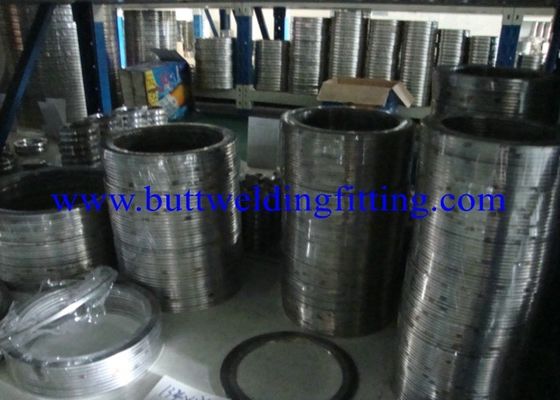

Spiral Yara Contası Paslanmaz Çelik Conta, 321 Oluklu Metal Conta 1.4541 Düz Halka Conta; Yassı Metal Conta
Oluklu Metal Conta
1. Malzeme: SS321 SS304, SS316, CS, grafit
2. Çalışma Sıcaklığı (maks.): 650 derece C
3. Çalışma Basıncı: 6.4 ~ 16.0Mpa
Grafit Dolgulu Metal Oluklu Conta
Oluklu Conta, 90 derece açıyla dalgalı veya oluklu yüzeyli işlenmiş yassı metal plakadan yapılmıştır.
İç ve dış halkalara sahip oluklu conta veya esnek grafit veya Teflon tabaka ile tutturulmuş kompozit conta, çalışma yerine ve ihtiyacına bağlı olarak mevcuttur.
Yüksek basınç ve yüksek sıcaklık yerlerinde uygulanabilir. Güçlü korozyon direnci, kararlı ve güvenilir sızdırmazlık işlevi.
Çalışma Sıcaklığı (maks.): 650 ° C Çalışma Basıncı: 6.4 ~ 16.0Mpa
ASME B16.5 Flanşlara Uygun Oluklu Metal Contanın (CMG) Boyutları
Çekirdek malzemesi | Maks. Sıcaklık | ||
Paslanmaz çelik | 1000-1600 ° F535-870 ° C) | ||
Karbon Çelik | 800 ° F425 ° C | ||
Pirinç | 500 ° F260 ° C | ||
Bakır | 600 ° C ° F315) | ||
Alüminyum | 800 ° F (425 ° C | ||
Monel | 1500 ° F (815 ° C | ||
Nikel | 1400 ° F760 ° C | ||
Inconel | 2000 ° F1100 ° C | ||
Kaplama malzemesi | Maks. Sıcaklık | Oda sıcaklığında basınç | |
Min.Mpa (PSI) | Max.Mpa (PSI) | ||
Esnek Grafit | 500 ° C932 ° F | 17 (2500 | 500 (72500) |
Asbestsiz Levha | 400 ° C752 ° F | 233300 | 500 (72500) |
PTFE | 260 ° C500 ° F | 172500 | 500 (72500) |
Metal halka conta, yağ ve gaz basınçlı kap, denizaltı, yüksek hızlı derz yüzey, yüksek sıcaklık ve yüksek basınç valf kapak derzlerine uygulanan sızdırmaz basınçlı boru flanşıdır. Farklı malzemeler için uygun çeşitli formlarda malzemeler mevcuttur. ve operasyonel gereksinimler, ANSI B16.20 ile tamamen uyumludur. Yeni düz tip yivli flanşta, ortak siyah demir, paslanmaz çelik eliptik (Oval) ve sekizgen, birbirinin yerine kullanılabilir. Şirket en kısa sürede teslimat yapabilir.
Not: Seçilen metal halka malzeme sertliği, 15 ~ 20 HB flanştan daha düşük olmalıdır ve eski ürün tekrarlanan kullanım için önerilmez, çünkü malzeme sertleşmesi ve hasar oluşabilir ve flanş veya sızdırmazlık performansı.
İçi boş metal O - ring, yüksek sıcaklığa dayanıklı ve paslanmaz çelik boru üretiminde korozyona uğramamış. Basınç yükseldiğinde, kendiliğinden sızdırmazlık fonksiyonunun çalışacağı içi boş metal o halkanın iç veya dış kısmında delikler açabilir. Halkanın küçük deliklerine sahip halka, özellikle 70kgf / cm ² üzerindeki basıncın uygulanması, temel O tipi halkadan daha fazla baskı yapabilir. PTFE kaplama veya gümüş kaplama ve yüzey olarak müşteri ihtiyaçlarına göre içi boş metal halka.
Malzeme | Maksimum sertlik HBS HRB | Maksimum sıcaklık ℃ | Kısaltma |
304 | 160 83 | 700 | 304 |
|---|---|---|---|
304L Paslanmaz Çelik | 150 80 | 450 | 304L |
316 Paslanmaz Çelik | 160 83 | 700 | 316 |
316L Paslanmaz Çelik | 150 80 | 450 | 316L |
321 Paslanmaz Çelik | 160 83 | 700 | 321 |
410 Paslanmaz Çelik | 170 86 | 650 | 310 |
347 Paslanmaz Çelik | 160 83 | 700 | 347 |
Karbon çelik | -40 -130 | 5401000 | CRS |
Oluklu metal, grafit, seramik veya PTFE tabakası ile kaplanmıştır. Sızdırmaz hale getirilecek ortamın gerekliliklerine bağlı olarak ilave bir son işlem katmanı uygulanır. Bu tür contalar daha iyi sızdırmazlık performansı ile daha elastik malzemelerin gerekli olduğu düzensiz veya çarpık sızdırmaz yüzeylerde kullanılır.
Not: Metal 0,5 mm kalınlığındadır ve oluk açıklığı contaların genişliğine bağlı olarak 3mm, 4mm veya 6mm'dir. Oluklu kalınlığı yaklaşık. Contanın boyutuna bağlı olarak 1 mm ila 1,5 mm. Oluklu metal, kalınlığı 0.5 mm, 1 mm veya 1,5 mm olan grafit, seramik veya PTFE katmanları ile kaplanabilir.
