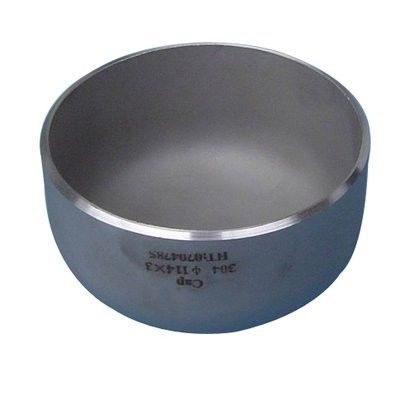

Büyük Çaplı Paslanmaz Çelik Boru Kapağı ASME B16.9 Kaynaklı Boru Kapağı Bağlantısı

Büyük Çaplı Paslanmaz Çelik Boru Kapağı ASME B16.9 Kaynaklı Boru Kapağı Bağlantı Elemanı

1. Ürün Açıklaması

Paslanmaz çelik boru kapağı, çok çeşitli çalışma koşulları altında boru sistemlerini sonlandırmak üzere tasarlanmış sağlam bir uç kapatma bileşenidir. Ağırlıklı olarak östenitik veya dubleks paslanmaz çelikten, dikişsiz yapı (DN600'e kadar olan boyutlar için) veya kaynaklı plaka yapısı (daha büyük çaplar için) kullanılarak üretilir. Şekillendirme işlemi, silindirik gövde ile bombeli uç arasındaki dikişsiz bir geçişi sağlamak için sıcak damgalama, soğuk presleme veya döner dövme işlemlerini içerir. Ürün, maksimum korozyon direnci ve optimum mekanik özellikler sağlamak için çözelti tavlanmış ve söndürülmüş durumda (östenitik kaliteler için) tedarik edilir. Alın kaynaklı uçlar hassas taşlanmış pahlarla, vidalı uçlar ise mükemmel uyum için ölçülerek kontrol edilir. Her kapak, eşleşen borular ve bağlantı elemanlarıyla tam değiştirilebilirliği sağlamak için lazer ölçüm ekipmanı kullanılarak boyutsal olarak doğrulanır.

2. Ürün Uygulamaları

• Petrokimya kırıcıları, hidrojen reformeri ve yüksek bütünlüğün zorunlu olduğu amonyak sentez tesislerinde kritik proses hatları.Kriyojenik hizmet (LNG terminalleri, sıvı oksijen/azot depolama) -196°C'de Charpy darbe test doğrulaması ile 304/316 kaliteleri kullanılarak.

• Güç üretiminde (nükleer ada yardımcı sistemleri dahil) klorür ve çözünmüş oksijen kontrolünün önemli olduğu yüksek saflıkta su ve buhar sistemleri.Biyofilm oluşumunu önlemek için elektropolisajlı iç yüzeyler gerektiren hijyenik prosesler (bira fabrikası, süt ürünleri, meyve suyu ve ilaç dolum hatları).

• Paslanmaya ve çatlak korozyonuna karşı direnç için dubleks kaliteler kullanılarak deniz ve açık deniz platformlarında deniz suyu soğutma, balast ve yangın suyu hatları.Bina hizmetleri – Test noktalarının ve tahliye noktalarının kalıcı olarak kapatılması için HVAC soğutma suyu, sıcak su dönüşü ve yangın sprinkler yükselticileri.

• Geçici atölye kullanımı – Çok katmanlı boru imalatı ve sıcak daldırma galvanizleme veya kaplama işlemleri sırasında boru uçları için sağlam koruyucular olarak.3. Ürün Avantajları

• Çatlak ve çukurcuk korozyonuna karşı üstün direnç – özellikle 316/316L ve dubleks kalitelerde, bu da onları klorür açısından zengin ortamlara uygun hale getirir.Mükemmel kaynaklanabilirlik – düşük karbon içeriği (L-kaliteleri) kaynak sonrası taneler arası korozyonu önler.

• Hassas işlenmiş sızdırmazlık yüzeyleri – tekrarlanan termal döngüler ve basınç dalgalanmaları altında sızdırmaz kapatmayı sağlar.Yüksek boyutsal tutarlılık – sıkı kalite kontrol altında üretilir, pah açıları, yuvarlaklık ve et kalınlığı toleransları standart gereksinimleri karşılar veya aşar.

• Çok yönlü kalite seçimi – standart östenitikten süper östenitik ve dubleks çeliklere kadar, geniş bir korozif ortam ve sıcaklık aralığını kapsar.İzlenebilirlik – her kapak, tam malzeme izlenebilirliğini sağlayan ısı numarası, malzeme kalitesi, boyut ve et kalınlığı ile işaretlenir.

Özelleştirilebilir yüzey kaplaması – mil bitişi, asitlenmiş ve pasivize edilmiş veya ayna bitişine kadar mekanik olarak cilalanmış (hijyenik kullanım için Ra ≤ 0.8 μm) olarak mevcuttur.

• ​​4. Anahtar Özellikler

• ParametreDetaylar / Mevcut Aralık

• Malzeme KaliteleriTP304, TP304L, TP316, TP316L, TP321, TP310S, TP347H, S31803 (Dubleks 2205), S32750 (Süper Dubleks), 904L, N08904; ayrıca eşdeğer UNS ve DIN gösterimleri.

• Nominal BoyutDN15 – DN1200 (1/2″ – 48″). DN600'e kadar dikişsiz kapaklar; DN50'den DN1200'e kadar kaynaklı kapaklar.

• Et Kalınlığı ÇizelgeleriSCH5S, SCH10S, SCH20, SCH30, SCH40S, SCH80S, SCH100, SCH120, SCH140, SCH160, XS, XXS.

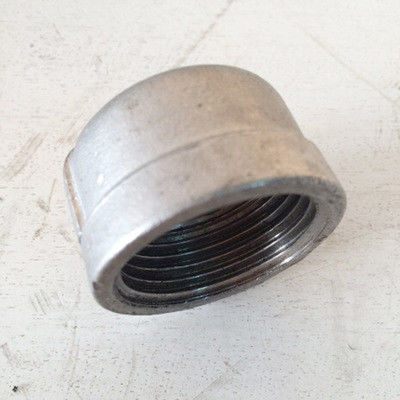

• Uç Bağlantı TipiASME B16.25'e göre pahlı uçlara sahip alın kaynaklı uçlar (BW); ASME B16.11'e göre soket kaynaklı uçlar (SW); ASME B1.20.1'e göre vidalı uçlar (NPT veya BSPT).

• Tasarım / Üretim StandartlarıASME B16.9 (alın kaynaklı kapaklar için), ASME B16.11 (soket kaynaklı ve vidalı kapaklar için), MSS SP-43 (hafif duvarlı paslanmaz çelik alın kaynaklı kapaklar için), EN 10253-3/4, JIS B2311/B2312. Malzeme standartları: ASTM A403, A182, A240.

Basınç-Sıcaklık Değerleri

Vidalı/soket kaynaklı için: Sınıf 150, 300, 600 (100°F'de 600 psi'ye kadar, daha yüksek sıcaklıklarda düşürülür). Alın kaynaklı için: değer, bağlı boru et kalınlığına ve malzemesine uyar, genellikle talep üzerine Sınıf 2500'e kadar.Çalışma Sıcaklığı Aralığı
