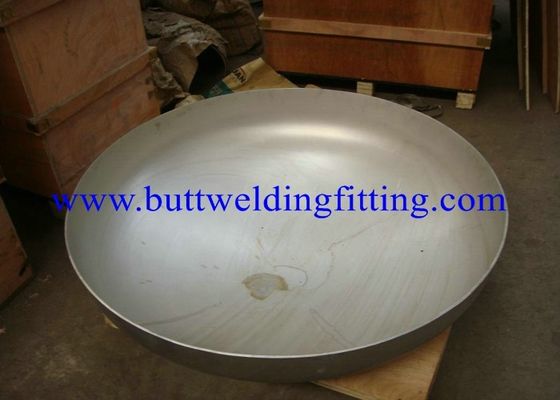

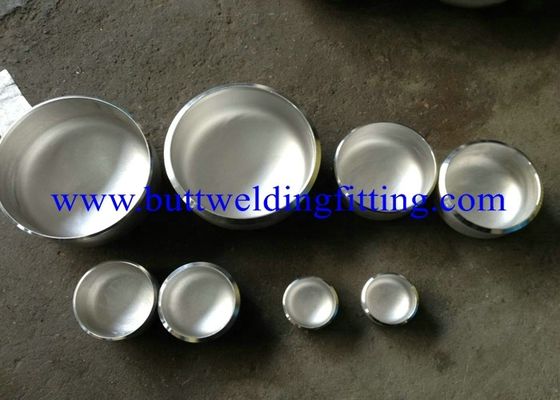

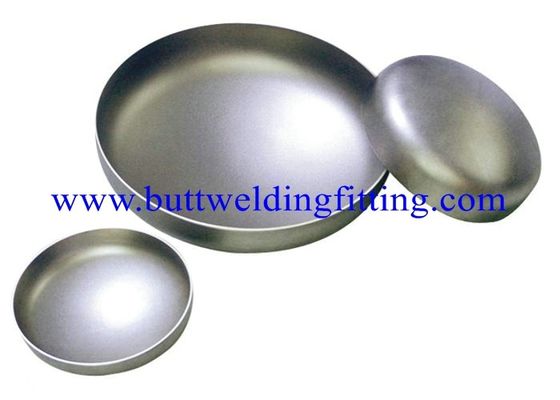

Yüksek Mukavemetli Korozyona Dirençli SS Boru Kapağı ASME B16.9 Dikişsiz Uç Kapatma

Yüksek Mukavemetli Korozyona Dayanıklı Paslanmaz Çelik Boru Kapağı ASME B16.9 Dikişsiz Uç Kapatma

1. Ürün Açıklaması

Paslanmaz çelik boru kapağı, çok çeşitli çalışma koşulları altında boru sistemlerini sonlandırmak üzere tasarlanmış sağlam bir uç kapatma bileşenidir. Ağırlıklı olarak östenitik veya dubleks paslanmaz çelikten, dikişsiz yapı (DN600'e kadar olan boyutlar için) veya kaynaklı plaka yapısı (daha büyük çaplar için) kullanılarak üretilir. Şekillendirme işlemi, silindirik gövde ile bombeli uç arasında dikişsiz bir geçiş sağlamak için sıcak damgalama, soğuk presleme veya döner dövme işlemlerini içerir. Ürün, maksimum korozyon direncini ve optimum mekanik özellikleri sağlamak için çözelti tavlanmış ve söndürülmüş durumda (östenitik kaliteler için) tedarik edilir. Alın kaynaklı uçlar hassas taşlanmış pahlarla, vidalı uçlar ise mükemmel uyum için ölçülerek kontrol edilir. Her kapak, eşleşen borular ve bağlantı parçalarıyla tam değiştirilebilirliği sağlamak için lazer ölçüm ekipmanı kullanılarak boyutsal olarak doğrulanır.

2. Ürün Uygulamaları

• Petrokimya kırıcıları, hidrojen reformeri ve yüksek bütünlüğün zorunlu olduğu amonyak sentez tesislerinde kritik proses hatları.Kriyojenik hizmet (LNG terminalleri, sıvı oksijen/nitrojen depolama) -196°C'de Charpy darbe test doğrulaması ile 304/316 kaliteleri kullanılarak.

• Güç üretiminde (nükleer ada yardımcı sistemleri dahil) yüksek saflıkta su ve buhar sistemleri, klorür ve çözünmüş oksijen kontrolünün önemli olduğu yerlerde.Biyofilm oluşumunu önlemek için elektrolitik olarak parlatılmış iç yüzeyler gerektiren hijyenik prosesler (bira fabrikası, süt ürünleri, meyve suyu ve ilaç dolum hatları).

• Paslanmaz çelik dubleks kaliteleri kullanılarak deniz ve açık deniz platformlarında deniz suyu soğutma, balast ve yangın suyu hatları için çukurlaşma ve yarık korozyonuna direnç.Bina hizmetleri – HVAC soğuk su, sıcak su dönüşü ve yangın sprinkler yükselticileri, test noktalarının ve tahliye noktalarının kalıcı olarak kapatılması için.

• Geçici atölye kullanımı – çok katmanlı boru imalatı ve sıcak daldırma galvanizleme veya kaplama işlemleri sırasında boru uçları için sağlam koruyucular olarak.3. Ürün Avantajları

• Yorulma yüklemesi altında operasyonel güvenilirlik – pürüzsüz iç kontur, keskin köşeleri ortadan kaldırarak gerilim yoğunlaşma faktörlerini azaltır ve döngüsel basınç hizmetlerinde hizmet ömrünü uzatır.Yeniden kullanıldığında minimum akış kısıtlaması – kaynaklı düz plakaların aksine, konturlu kapaklar geçici baypas düzenlemeleri için kesilip yeniden kaynaklanabilir (uygun hazırlık ile).

• Standart kaynak prosedürleriyle tam uyumluluk – karbon eşdeğeri ve ferrit sayıları, sıcak çatlamayı önlemek ve başarılı kaynak yeterliliğini (PQR/WPQ) sağlamak için kontrol edilir.Dahili korozyon payı – ek bir 1.0–3.0 mm korozyon payı ile duvar kalınlığı talep üzerine sağlanabilir, bu da ekşi hizmet (ıslak H₂S) ortamlarında hizmet ömrünü uzatır.

• Vidalı tipler kuru sızdırmazlık özelliğine sahiptir – NPT dişler, ek contalara gerek kalmadan konik bir sızdırmazlık sağlar, küçük çaplı enstrüman bağlantıları için idealdir.Azaltılmış stok karmaşıklığı – standartlaştırılmış programlar (SCH10S - SCH80S), yaygın boru duvar kalınlıklarıyla uyumludur, stok tutma birimlerini azaltır.

Hafif potansiyel – basınçsız uygulamalar için ince duvarlı kapaklar (SCH5S), mekanik korumadan ödün vermeden önemli ağırlık tasarrufu sağlar.

• ​​4. Temel Özellikler

• ParametreDetaylar / Mevcut Aralık

• Malzeme KaliteleriTP304, TP304L, TP316, TP316L, TP321, TP310S, TP347H, S31803 (Dubleks 2205), S32750 (Süper Dubleks), 904L, N08904; ayrıca eşdeğer UNS ve DIN tanımlamaları.

• Nominal BoyutDN15 – DN1200 (1/2″ – 48″). DN600'e kadar dikişsiz kapaklar; DN50'den DN1200'e kadar kaynaklı kapaklar.

• Duvar Kalınlığı ProgramlarıSCH5S, SCH10S, SCH20, SCH30, SCH40S, SCH80S, SCH100, SCH120, SCH140, SCH160, XS, XXS.

• Uç Bağlantı TipiAlın kaynaklı uçlar (BW) ASME B16.25'e göre pahlı uçlarla; Soket kaynaklı uçlar (SW) ASME B16.11'e göre; Vidalı uçlar (NPT veya BSPT) ASME B1.20.1'e göre.

• Tasarım / Üretim StandartlarıASME B16.9 (alın kaynaklı kapaklar için), ASME B16.11 (soket kaynaklı ve vidalı kapaklar için), MSS SP-43 (ince duvarlı paslanmaz çelik alın kaynaklı kapaklar için), EN 10253-3/4, JIS B2311/B2312. Malzeme standartları: ASTM A403, A182, A240.

Basınç-Sıcaklık Değerleri

Vidalı/soket kaynaklı için: Sınıf 150, 300, 600 (100°F'de 600 psi'ye kadar, daha yüksek sıcaklıklarda düşürülür). Alın kaynaklı için: değer, bağlı boru programı ve malzemesiyle eşleşir, genellikle Sınıf 2500'e kadar (talep üzerine).Çalışma Sıcaklığı Aralığı
