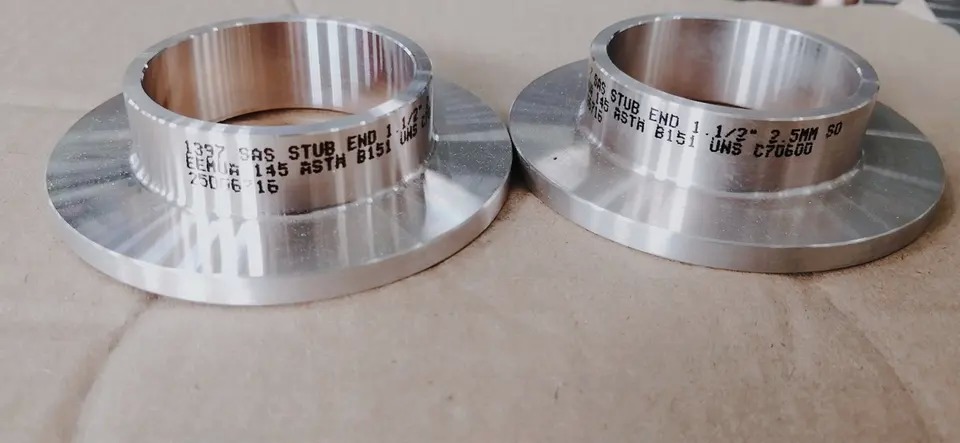

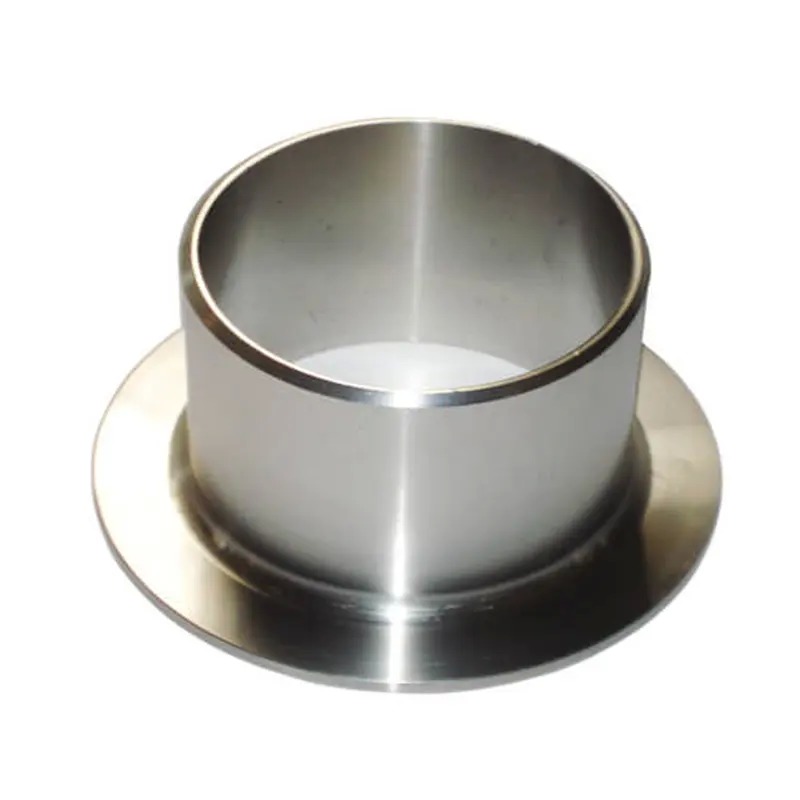

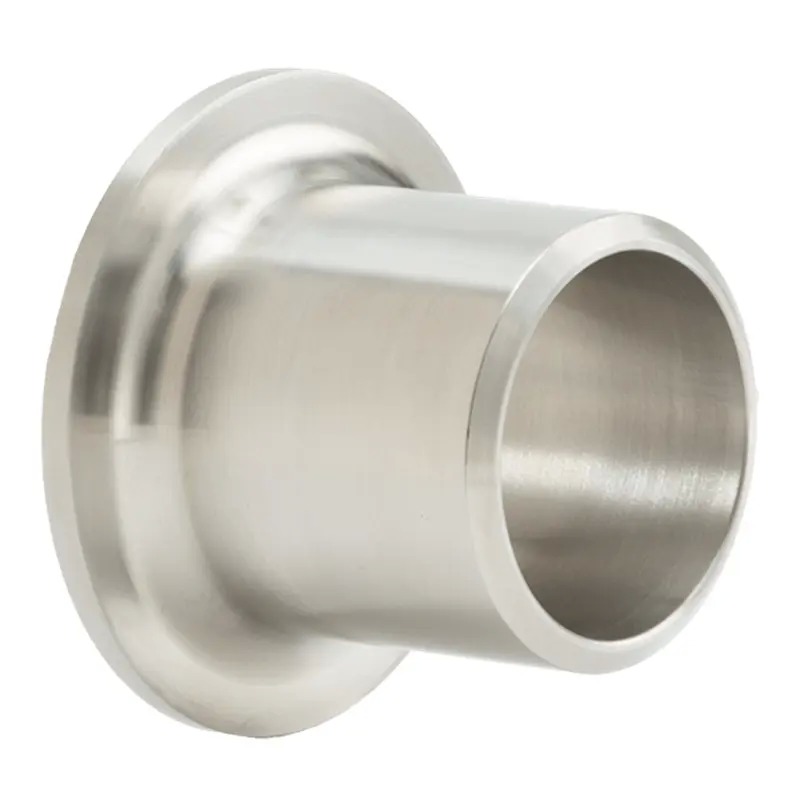

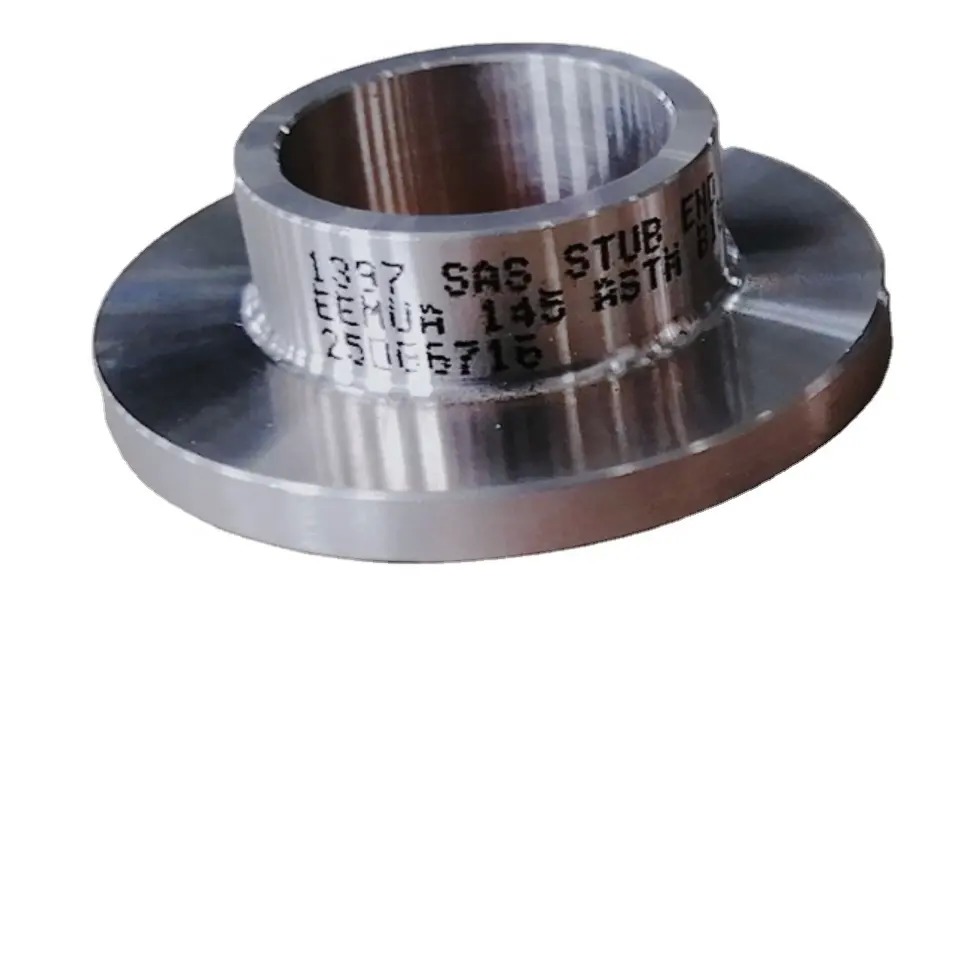

ASTM A403 316L Paslanmaz Çelik Saplama Uçları ASME B16.9 Bindirme Bağlantısı
Ürün ayrıntıları
| Ürün adı | ASTM A403 316L Paslanmaz Çelik Saplama Uçları ASME B16.9 Bindirme Bağlantısı | Teknikler | Döküm |
|---|---|---|---|
| İşleme Yöntemi | Soğuk haddelenmiş ve tavlanmış | Tip | Saplama Sonu |
| Türler | Sorunsuz | Kalınlık | Sch 5s, Sch 10s, Sch 40s, Sch 80s |
| Sona ermek | salamura, cilalı | Üretim Süreci | Push, basın, dövme, döküm vb. |
| Son tip | Kısa model, Uzun model | Duvar Kalınlığı | Sch5s ~ xxs |
| Basınç | 3000LB, 6000LB, 9000LB | Yüzey İşlem | Turşulama, Parlatma, Kumlama |
| Malzeme | Paslanmaz Çelik (genellikle SS304, SS316) | Uç türü | Alın Kaynak Ucu |
| E-posta | andyhuang@cnjdgy.com | Basınç Değeri | 3000/6000/9000PSI |
| Vurgulamak | ASTM A403 paslanmaz çelik alın kaynaklı boru bağlantı parçaları,316L kuyruk ekleminin uçları,ASME B16.9 paslanmaz çelik bağlantı parçaları |
||
Ürün Açıklaması
ASTM A403 316L Paslanmaz Çelik Stub Sonları ASME B16.9 Lap Joint
1Ürün Tanımı
Çelik Çubuk Sonu, mühendislikte Lap Joint Stub Ends veya Von Roll-type flanged pipe ends olarak da bilinir.'basınç tutma mühürleme fonksiyonu' ile 'çubuk bağlama fonksiyonu'yu ayırırlar.: çubuk ucu ortam basıncına, korozyona ve erozyona dayanırken, kuyruk eklem flens halkası yalnızca vida bağlama yüklerini sağlar. This design ensures that weld stresses and flange sealing stresses do not superimpose or interfere with each other when the piping system experiences extreme temperature differentials or mechanical vibrationsÜrünler üç büyük küresel standart sistemine göre üretilir: Amerikan (ASME B16.9 / MSS SP-43), Alman (DIN EN 1092-1 / DIN 2673) ve Japon (JIS B2311 / B2220),Çeşitli ihracat ve yerli mühendislik projelerine sorunsuz bir entegrasyon sağlanması. puanlar.
2.Ürün Uygulamaları
Bu ürün özellikle aşağıdaki dört tipik aşırı hizmet koşulları ve özel senaryolar için tasarlanmıştır:
-
Kriyojenik ve Ultra Düşük Sıcaklıklı Boru hattları (LN2/LNG için 196°C): Sıvı gaz alma terminallerinde ve hava ayırma ünitesi sıvı nitrojen transfer hatlarında kullanılır.Kol eklemleri flensleri ile eşleştirildiğinde, soğuk küçülme nedeniyle oluşan büyük eksenel kasılmayı etkili bir şekilde telafi ederek kırılgan kırılmayı önlerler.
-
Yüksek sıcaklıklı ağır yağ ve buharlı hatlar (≥400°C): Rafineride atmosferik/vakum damıtma ünitelerinde ve katalitik kraklama yüksek sıcaklıklı hidrokarbon gaz hatlarında kullanılır.Uzun kalıplı sap uçları, yüksek sıcaklıklı kuyruk gerginliği bölgesinden uzak bir yere yerleştirir., yüksek sıcaklıklı sürünme nedeniyle flens mühürleme yüzünün başarısız olmasını önler.
-
Yüksek erozyonlu ve katı taşıyan çamur boruları: madencilik ve metalürji çamur taşımacılığı ve sülfürlenme kireçtaşı çamur dolaşım hatlarında kullanılır.Çamur çöküntüsünü ve yerel girdap erozyonunu ortadan kaldırmakKullanıldıktan sonra, pahalı büyük boru flensleri değil, sadece uçları değiştirmek gerekir.
-
Ultra Yüksek Vakum Sistemleri (≤10−5 Pa): Yarım iletken ve fotovoltaik endüstrisinde vakum oda boşaltma hatlarında kullanılır.Yumruk mühürleme yüzü ultra-tamamen tamamlanmıştır ve ultra yüksek vakumda son derece düşük gazlama oranlarına ve sızıntı oranlarına ulaşmak için oksijensiz bakır dikişlerle veya metal C halkalarıyla eşleştirilmiştir.
3.Ürün Avantajları
| Mühendislik Noktası | Bu Ürün Çözümü |
| Çeşitli Metal Kaynak Sorunları | SS borularını CS flenslerine doğrudan kaynaklama gerekliliğini ortadan kaldırır.Farklı metal kaynak dikişlerinde galvanik korozyon ve kırılganlık risklerinin tamamen önlenmesi. |
| Büyük Boru Flanşları Yerde Sıcak Eğilemez | Kol eklem flensleri borudan bağımsız olarak döner. Kurulum, büyük boru borularının ısıtılmasını veya genel olarak kaldırılmasını/dönüştürülmesini gerektirmez.Flanş halkasını döndürün ve bultları merkeze doğru hizalayın., kurulum iş saatlerini önemli ölçüde azaltıyor. |
| Yetersiz Aksyal Isı Telafi | Tasarruf edilen uygunluk boşluğu (genellikle 1 ~ 2 mm), borunun aksyal yönde serbestçe kaymasına izin verir ve basitleştirilmiş bir koruyucu olarak çalışır.Eksenel genişleme eklemi, genişleme döngüleri veya metal balonlu telafiyecilere olan bağımlılığı azaltır. |
| Ekipmanın aşırı nozel yükleri | Hiç bir bükme anı aktarılmadığından (bacak eklem flensleri kaynaklanmamıştır), borunun ölü ağırlığından veya termal genişlemesinden kaynaklanan büyük bükme momentleri doğrudan ekipman nozellerine aktarılmaz.Pompa ve kompresör giriş/çıkış nozellerinin aşırı yük kırıklarından etkili bir şekilde korunması. |
| Düşük Ambar Dövizleri Verimliliği | Bir flens halka boyutunda standartlaştır (örneğin, PN16/Sınıf 150) ve sadece farklı malzemelerde (304/316L/Duplex) tüylü uçları stokla.Bu, "bir halka birden fazla malzemeye uyar" esnek serbest bırakma stratejisine ulaşır. |
4Ana Ürün Özellikleri
| Parametre Boyutu | ABD Standartı (ASME) | Almanca/Avrupaca (DIN/EN) | Japonca (JIS) | Fabrika Seçimi Tavsiyelerimiz |
| Boyut standardı | ASME B16.9 / B16.28 | DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | Amerika ihracatı için ASME'ye öncelik ver; Avrupa projeleri için DIN |
| Dönüş OD (A) Toleransı | ±1,6 mm (NPS 1⁄2~48) | ±2.0mm (DN15~1200) | ±2.0mm (15A~600A) | Karıştırıldığında, eşleşmeyi öncelik ver.DN/PNEtiketleme |
| Duvar Kalınlığı Sistemi | Sch 5S / 10S / 40S / 80S | Seri 1 / Seri 2 (PN tabanlı) | CYB / XS / XXS | Kesinlikle çizim yaparak Sch veya mm duvar kalınlığı alın; sistemleri karıştırmayın |
| Basınç-Sıcaklık Rating | Çiftleme flens ile sınırlı, sınıf 150 ~ 2500 | Çiftleme flens ile sınırlandırılmış, PN 6 ~ PN 400 | Çiftleme flens ile sınırlı, 10K ~ 40K | Yüksek sıcaklık (>350°C) için, de-rate; ASME B16.5 ekine bakın. |
| Lap Root Fillet Radius (Kritik) | R ≥ 3,0 mm (düzgün geçiş) | R ≥ 3,0mm (ASME ile aynı) | R ≥ 2,5 mm (biraz daha keskin) | Çok küçük Rgerginlik konsantrasyonuna neden olur; sipariş vermeden önce aletlemeyi onaylayın |
| Çiftleme flensinin kimlik izni | Yaklaşık 1.6 mm daha büyük. | Yaklaşık 2.0 mm daha büyük | Yaklaşık 1.5 mm daha büyük. | Yetersiz temizlik yüksek sıcaklıklı nöbetlere neden olur; aşırı eksantriklik neden olur |
| NDE (Yıkımsız Sınav) Seviyesi | İsteğe bağlı PT/MT; RT talep üzerine | Zorunlu PT/MT (DIN EN 10204 3.1 sertifikası) | PT zorunlu | Kritik vakalar için ekleyin% 100 UT kalınlığı doğrulamaKolun incelemesini kontrol etmek için |
| Malzeme Çarpışma Test Temperasyonu | -29°C (zorunlu değil ama önerilmektedir) | -20°C / -40°C (EN 13445 zorunludur) | -10°C / -20°C | LNG projeleri -196°C düşük sıcaklık çarpma testi raporları gerektirmeli |
Sık Sorulan Sorular
1Biz üreticiyiz, sertifikayı görebilirsiniz.
2Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, miktarına göre.
3. Örnekleri sağlıyor musunuz? ücretsiz mi yoksa ekstra mı? Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.
4. Ödeme şartlarınız nedir? Ödeme <=1000USD,% 100 önceden. Ödeme>=1000USD,% 50 T / T önceden, nakliye öncesi bakiye.
