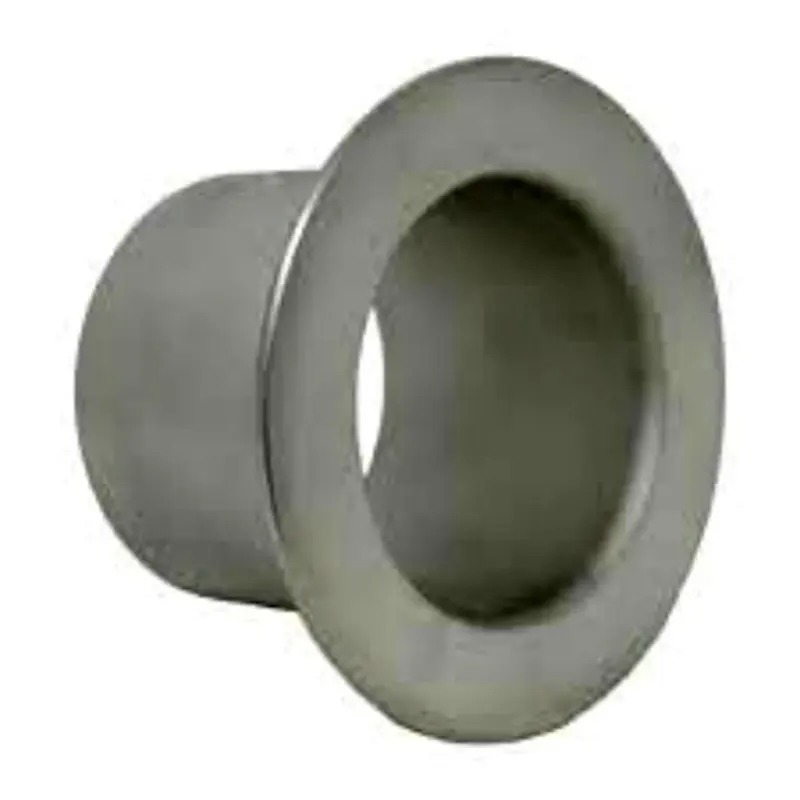

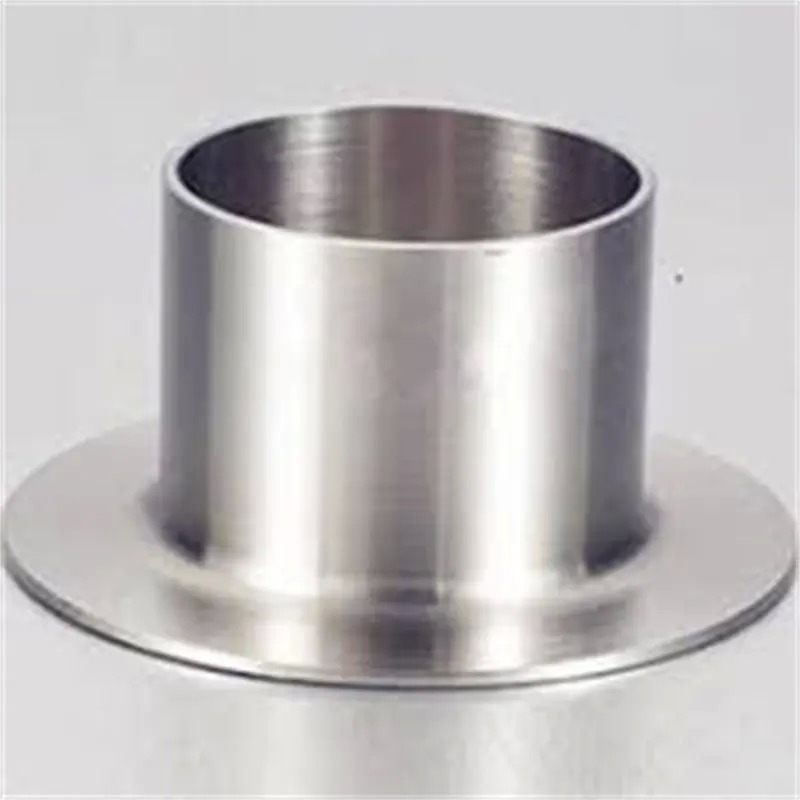

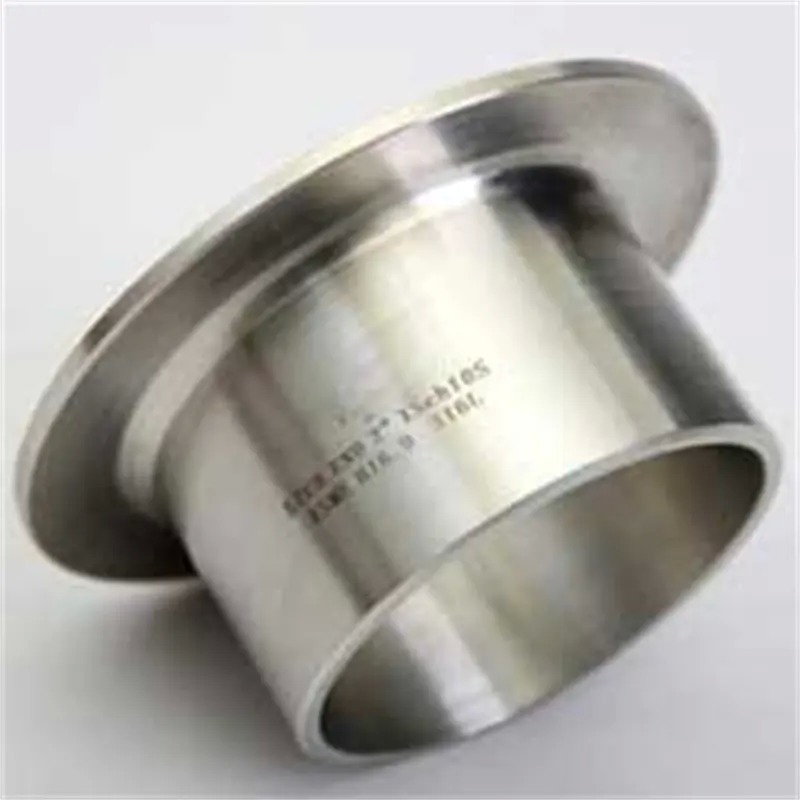

MSS SP-43 Paslanmaz Çelik Saplama Uçları Kısa Desenli Bindirmeli Bağlantı 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Menşe yeri Şangay, Çin
Marka adı TOBO
Sertifika ISO/TUV/SGS
Model numarası Paslanmaz Çelik Saplama Uçları
Min sipariş miktarı 1 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Standart nakliye paketi
Teslim süresi 15-30 iş günü
Ödeme koşulları Banka havalesi, Western Union
Yetenek temini 10 ton/ay
Ürün ayrıntıları
Ürün adı MSS SP-43 Paslanmaz Çelik Saplama Uçları Kısa Desenli Bindirmeli Bağlantı 316L Standart ASME B16.9 / MSS SP-43
Malzeme Sınıfı UNSS31803 E-posta andyhuang@cnjdgy.com
Korozyon direnci Harika biter Eğimli, Düz
Yüzey Turşu Çözümü Malzeme Paslanmaz Çelik (genellikle SS304, SS316, SS316L)
Teknikler Soğuk Şekillendirilmiş Model Numb 1/2
Basınç sınıfı 150#, 300#, 600#, 900#, 1500#, 2500# Uç türü Alın Kaynak Ucu
Ambalaj Tahta sandık Standartlar ASME B16.9, MSS SP-43
Türler Sorunsuz Biçim Uzun Yarıçap, Kısa Yarıçap, Azaltma
Vurgulamak

MSS SP-43 paslanmaz çelik saplama uçları

,

316L kuyruk ekleminin uçları

,

kısa desen paslanmaz saplama uçları
Mesaj bırakın
Ürün Açıklaması

MSS SP-43 Paslanmaz Çelik Kısa Ağızlı Dirsek Bağlantı Elemanları 316L



1. Ürün Açıklaması

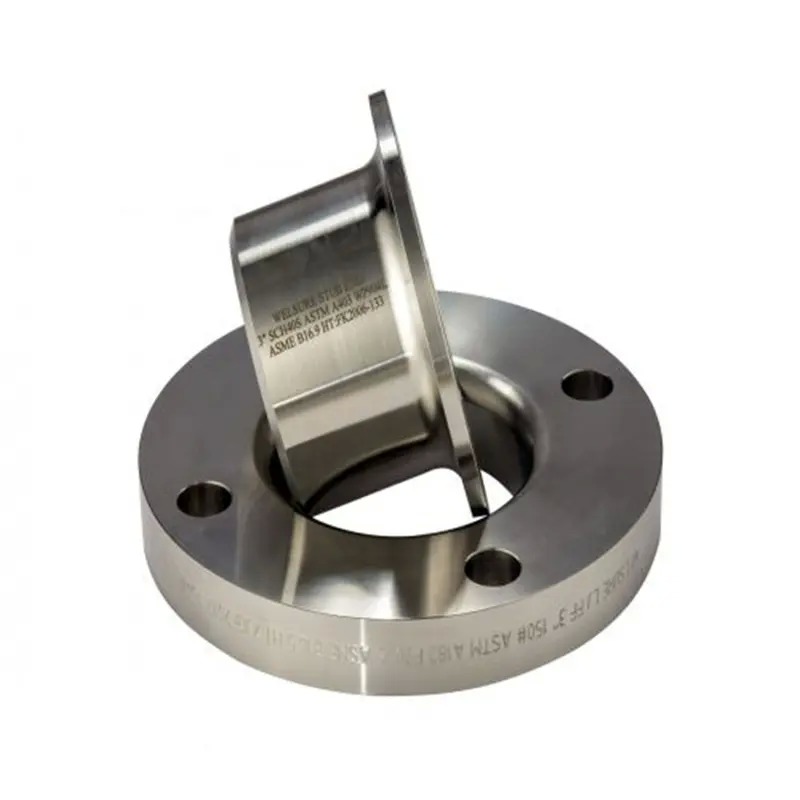

Paslanmaz Çelik Dirsek Bağlantı Elemanları (lap joint stub ends olarak da bilinir), boru uçlarını flanşlı bağlantı yüzlerine dönüştüren boru bağlantı parçalarıdır. Düz bir boru bölümü ve bir uçta genişletilmiş bir bindirme alanından oluşurlar. Bindirme yüzeyi sızdırmazlık yüzeyi olarak hizmet ederken, arka omuz bindirme flanşından gelen sabitleme yükünü taşır. Ürün bir flanş içermez ve Bindirme Flanşları ile eşleştirilmelidir. Malzemeler arasında 304/304L, 316/316L, dubleks paslanmaz çelik ve nikel bazlı alaşımlar bulunur. Arka kontüre göre, farklı basınç sınıfları ve et kalınlığı gereksinimleri için uygun olan Tip A (düz boyun geçişi), Tip B (kavisli geçiş) ve Tip C (dövme kalınlaştırılmış) olarak sınıflandırılırlar. Boru sistemleri için ekonomik ve esnek bir bağlantı çözümü sunarlar.

2.Ürün Uygulamaları

  1. Tam flanşlı bağlantı grupları oluşturmak için Bindirme Flanşları ile birlikte kullanılır.çeşitli çelik boru sistemleri için.

  2. Aşındırıcı ortam iletim hatları: Dirsek bağlantı elemanı paslanmaz çelik ile ortama temas ederken, flanş halkası karbon çeliği olabilir, bu da bölgeli malzeme seçimine olanak tanır.

  3. Büyük çaplı boru sistemleri: Bağımsız olarak dönen flanş halkası, büyük çaplı boruların döndürülmesinin pratik olmadığı hizalama zorluklarını çözer.

  4. Düzenli bakım gerektiren boru bölümleri: Sık temizlik gerektiren pompa emiş hatları, ısı değiştirici kanalları ve reaktör boşaltma nozulları gibi.

  5. Titreşime veya termal yer değiştirmeye maruz kalan hatlar: Boşluk uyumu titreşimi sönümler ve küçük eksenel termal genleşmeyi emer.

  6. Anahtar Son Kullanıcı Sektörleri: Petrol rafinerisi, offshore mühendisliği, doğal gaz işleme, gıda işleme, yarı iletkenler ve hava ayırma üniteleri.

​

​3. Ürün Avantajları

Karşılaştırma Boyutu SS Dirsek Bağlantı Elemanı + Bindirme Flanşı Geleneksel Kaynak Boyunlu Flanş (Entegre)
Malzeme Maliyeti Yalnızca dirsek bağlantı elemanı SS kullanır; flanş halkası CS olabilir, bu da önemli tasarruflar sağlar Tüm flanş SS'dir; büyük çaplarda çok maliyetli
Kurulum Kolaylığı Flanş halkası serbestçe döner; cıvata hizalaması kolaydır; bir işçi yapabilir Tüm flanşın veya borunun döndürülmesini gerektirir; zor kurulum
Bakım/Sökme Ayırmak için cıvataları gevşetin; sıcak çalışma gerektirmez Kaynaklı flanşın kesilmesini gerektirir; zor ve yeniden kullanılamaz
Kaynak Sayısı Yalnızca 1 alın kaynağı gereklidir 2 fileto kaynağı gerektirir (flanş boynu boruya)
Gerilim Dağılımı Kaynak sızdırmazlık yüzeyinden uzaktır; termal gerilimler örtüşmez Kaynak flanş boynunun yanındadır; daha yüksek gerilim konsantrasyonu riski
Nozül Yükleri Eğilme momenti iletilmez; ekipman nozüllerini korur Sert bağlantı; boru eğilme momenti doğrudan ekipmana aktarılır
Yedek Parça Ortaklığı Flanş halkaları malzemeler arasında değiştirilebilir; daha az yedek parça türü Her malzeme ve boyut özeldir; karmaşık yedek parça envanteri





MSS SP-43 Paslanmaz Çelik Saplama Uçları Kısa Desenli Bindirmeli Bağlantı 316L

4. Anahtar Teknik Özellikler

Parametre Özellik Detayları
Uygulanabilir Standartlar ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Yaygın Malzemeler 304/304L, 316/316L, 321, 347, Dubleks S31803/S32205, 904L, Alaşım 625, vb.
Boyut Kapsamı Dikişsiz: DN15 ila DN600; Kaynaklı: DN15 ila DN1800
Et Kalınlığı Çizelgeleri Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
Basınç Sınıfı Eşleşmesi Sınıf 150 ila Sınıf 2500 (eşleşen flanş derecesine bağlı olarak)
Bindirme Tipi Seçimi Uzun Desen (daha uzun düz boyun, Sch 40S ve üstü için); Kısa Desen (kompakt, Sch 5S/10S ince duvar için)
Bindirme Yapı Tipi Tip A (düz boyun geçişli), Tip B (kavisli geçiş, düz boyun yok), Tip C (entegre dövme kalınlaştırılmış)
Sızdırmazlık Yüzeyi Kaplaması Eşmerkezli veya spiral tırtıklar, Ra ≤ 6.3μm; Hassas sınıf Ra ≤ 3.2μm
Eğim Formu ASME B16.25'e göre alın kaynak ucu, V veya U eğimi, açı 30° ila 37.5°
Önerilen Eşleşen Flanş Bindirme Flanşı, karbon çeliği, galvanizli karbon çeliği veya dirsek bağlantı elemanıyla eşleşen SS olarak mevcuttur
Fabrika Denetimleri Tam boyutsal denetim, görsel denetim; PT/MT boya penetrantı; RT örneklemesi (kaynaklı tip); taneler arası korozyon testi (gerektiğinde)

SSS

1. Ticaret şirketi misiniz yoksa üretici misiniz? Biz üreticiyiz, sertifikayı görebilirsiniz.

2. Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.

3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi? Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.

4. Ödeme koşullarınız nedir? Ödeme=1000USD, %50 T/T peşin, sevkiyat öncesi bakiye.
