Paslanmaz Çelik Saplama Uçları Bindirme Bağlantı Flanş Parçaları 304 / 316L ASME B16.9

Paslanmaz Çelik Kütük Uçlar Lap Joint Flanş Bağlantı Parçaları 304/316L ASME B16.9

1.Ürün Açıklaması

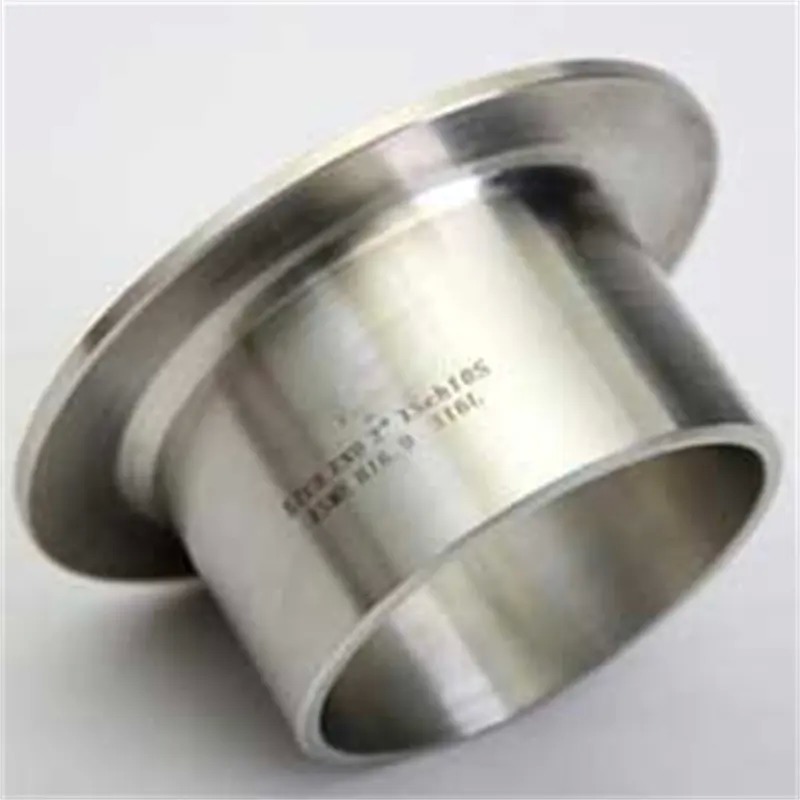

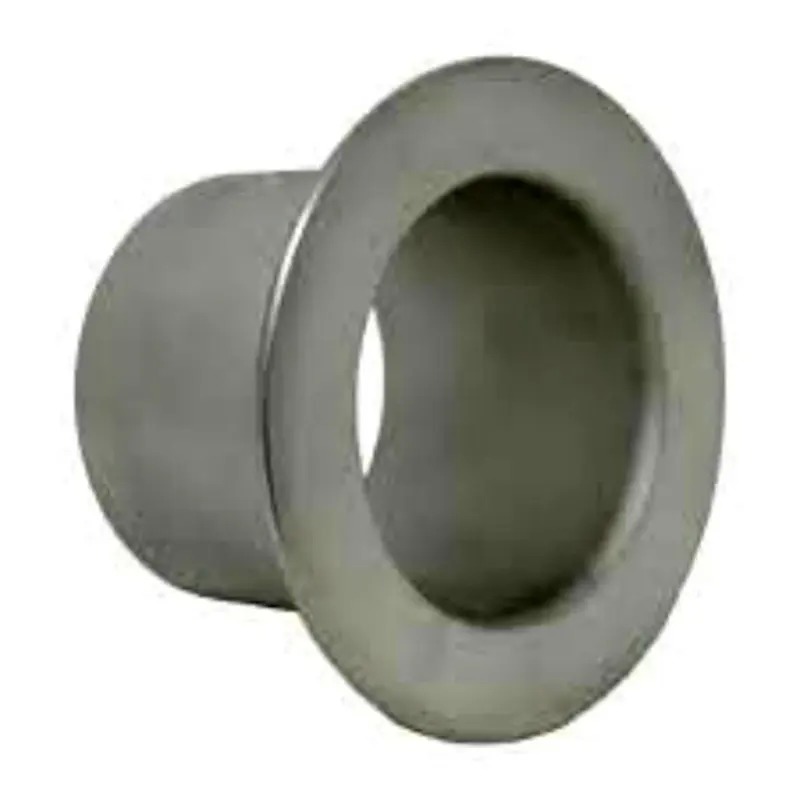

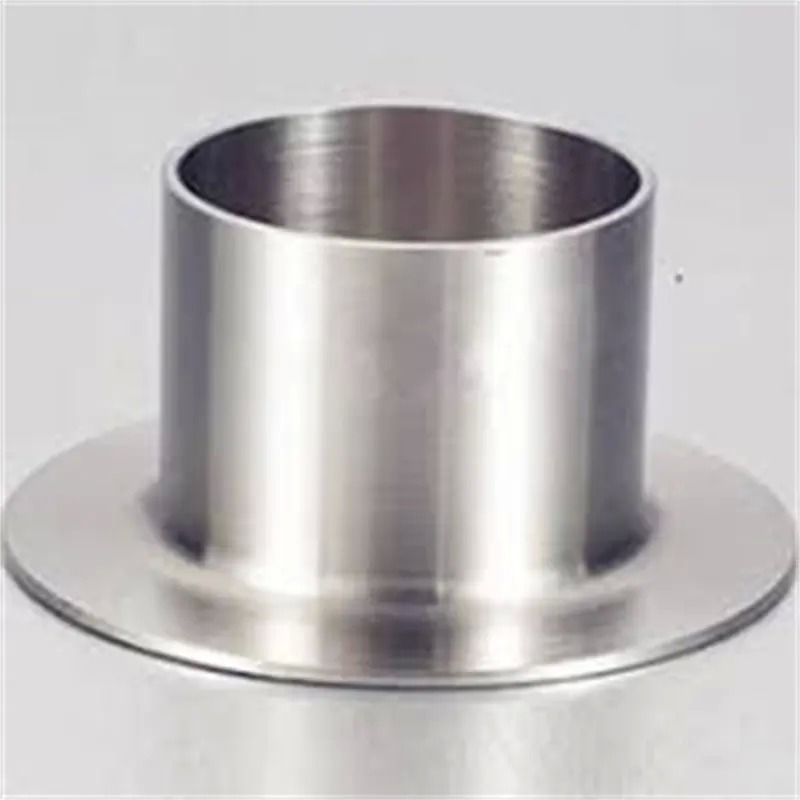

Paslanmaz Çelik Kütük Uçlar (lap joint kütük uçlar veya flanş kütük uçlar olarak da bilinir), kaynaklı boru ucunu flanşlı bir sızdırmazlık yüzeyine dönüştüren geçiş bağlantı parçalarıdır. Yapısal olarak, bir uç alın kaynağı için düz bir boru bölümü iken, diğer uç hassas şekillendirilmiş, genişletilmiş bir lap'tir. Ürün bir flanş içermez ve Lap Joint Flanşlarla eşleştirilmelidir. Malzemeler arasında 304/304L, 316/316L, dubleks paslanmaz çelik ve nikel bazlı alaşımlar bulunur. Arka kontüre göre, sırasıyla standart duvar, ince duvar ve yüksek basınçlı kalın duvar uygulamaları için uygun olan Tip A (düz boyun geçişi), Tip B (kavisli geçiş) ve Tip C (dövülmüş kalınlaştırılmış) olarak sınıflandırılırlar. Üretim standartları, küresel mühendislik tedarik gereksinimlerini karşılamak için ASME, DIN ve JIS sistemlerini kapsar.

2.Ürün Uygulamaları

1. Borular ve ekipmanlar arasındaki standart flanş bağlantısı: Kaynaklı boru sistemlerini vanalara, kulelere, ısı eşanjörlerine, pompalara ve flanşlı nozullara sahip diğer ekipmanlara hızlı bir şekilde bağlamak için kullanılır.

2. Aşındırıcı ortam iletim sistemleri: Ortamla yalnızca korozyona dayanıklı alaşımdan yapılmış kütük uç temas eder; eşleşen flanş halkası sıradan karbon çeliğinden yapılabilir, bu da bölgeli malzeme optimizasyonu sağlar.

3. Büyük çaplı ve yüksek basınçlı boru projeleri: Bağımsız olarak dönen lap joint flanş, cıvata hizalaması için büyük çaplı boruların döndürülmesinin kurulum engelini çözer, özellikle açık deniz platformları ve büyük ölçekli petrokimya tesisleri için uygundur.

4. Sık denetim gerektiren proses istasyonları: Reaktör besleme/tahliye nozulları, filtre muhafazaları, kompresör giriş/çıkışları ve düzenli olarak sökme, denetim veya temizlik gerektiren diğer yerler için uygundur.

5. Termal döngüye ve titreşime maruz kalan boru sistemleri: Montaj boşluğu hafif eksenel harekete izin verir, kaynaklara ve sızdırmazlık yüzeylerine termal genleşme gerilimlerini ve mekanik titreşim etkilerini tamponlar.

6. Anahtar uygulama endüstrileri: Petrol ve gaz, petrol rafinerisi ve kimyasalları, açık deniz mühendisliği, güç ve enerji, gıda işleme, ince kimyasallar, yarı iletkenler ve hava ayırma üniteleri.

​3.Ürün Avantajları

• Geleneksel entegre flanşlı bağlantı çözümlerine kıyasla, paslanmaz çelik kütük uçlar aşağıdaki önemli avantajları sunar:
• Önemli malzeme maliyeti tasarrufu: Tam bağlantı tertibatında, yalnızca kütük ucun paslanmaz çelik veya diğer korozyona dayanıklı alaşımlara ihtiyacı vardır; lap joint flanş halkası sıradan karbon çeliğinden yapılabilir. Büyük çaplar ve yüksek basınç sınıfları için, malzeme maliyetleri yaklaşık %30 ila %50 oranında azaltılabilir, boru boyutu arttıkça tasarruflar daha belirgin hale gelir.

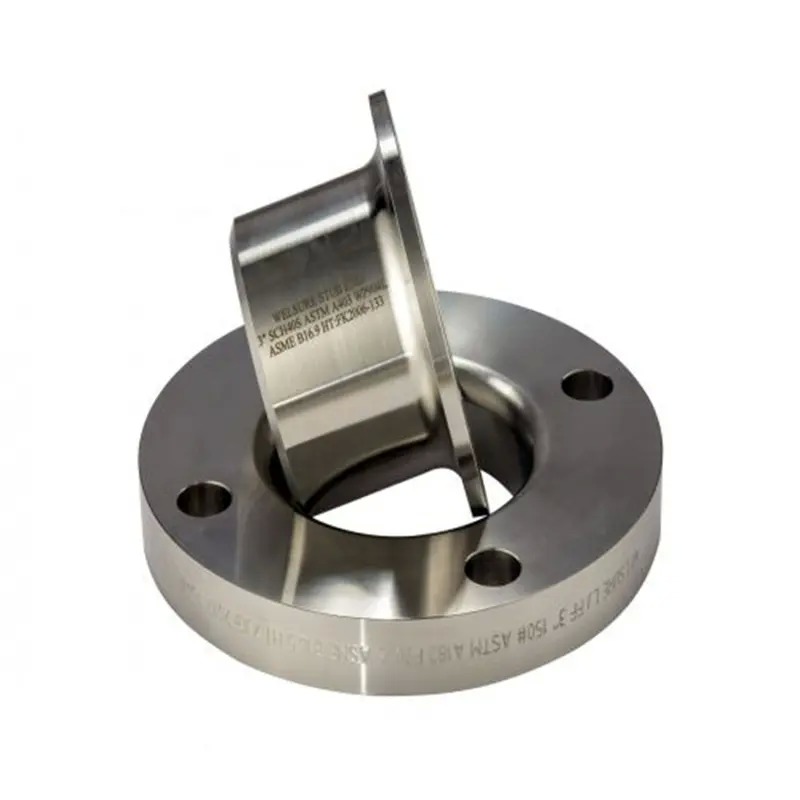

• Yüksek kurulum verimliliği: Lap joint flanş, kütük ucun dış duvarı boyunca serbestçe dönebilir. Kurulum sırasında, cıvata deliği hizalaması için yalnızca flanş halkasının çevrilmesi gerekir, bu da büyük çaplı boruların döndürülmesine gerek kalmaz. Tek bir işçi hizalamayı tamamlayabilir, yüksek irtifa ve dar alan operasyonları için inşaat zorluğunu ve adam-saatleri önemli ölçüde azaltır.
• Esnek ve kullanışlı bakım: Sistem revizyonu sırasında, flanş halkasını boru boyunca geri kaydırmak için cıvataları gevşetmek yeterlidir, bu da tüm boru bölümünün kaldırılmasına olanak tanır. Sıcak çalışma kesme veya yeniden kaynaklama gerektirmez. Denetimden sonra, tertibat hızla yeniden monte edilebilir, bu da tesisin duruş süresini etkili bir şekilde azaltır.
• Güvenilir ve makul gerilim dağılımı: Alın kaynağı, kütük ucun düz bölümünde, lap sızdırmazlık yüzeyinden yeterli mesafede bulunur. Kaynak ısıdan etkilenen bölge ve sızdırmazlık yüzeyi birbirini etkilemez. Boru titreşimi ve termal genleşmeden kaynaklanan gerilimler sızdırmazlık yüzeyinde örtüşmez, bu da entegre kaynak boyunlu flanşlara kıyasla üstün uzun vadeli bağlantı güvenilirliği sağlar.
• Etkili ekipman nozulu koruması: Lap joint flanşın boru gövdesine rijit kaynaklı bir bağlantısı olmadığından, boru ağırlığı veya termal genleşmeden kaynaklanan bükülme momentleri doğrudan ekipman nozullarına iletilmez. Bu özellik, özellikle santrifüj pompalar, kompresörler ve türbinler gibi döner ekipmanların giriş/çıkış nozullarını korumak, nozul aşırı yük kırılmalarını etkili bir şekilde önlemek için kritiktir.
• Mükemmel yedek parça ortaklığı: Aynı boyuttaki lap joint flanş halkaları, farklı malzemelerden (örneğin, 304, 316L, dubleks) kütük uçlarla değiştirilebilir. Proje malzemeleri hazırlanırken, yalnızca evrensel flanş halkaları ve çeşitli malzemelerden kütük uçlar stoklanmalıdır, bu da farklı boru bölümleri boyunca kurulum ve değiştirme ihtiyaçlarına esnek yanıtlar sağlar, aynı zamanda depolama maliyetlerini ve sermaye kullanımını azaltır.
• Üstün tam yaşam döngüsü ekonomisi: İlk tedarik maliyetleri, kurulum işçilik giderleri, bakım duruş süresi kayıpları ve yedek parça sermaye taahhüdü göz önüne alındığında, paslanmaz çelik kütük uç + lap joint flanş kombinasyonu, 25 yıllık mühendislik hizmet ömrü boyunca entegre paslanmaz çelik flanş çözümlerine kıyasla önemli ölçüde daha düşük toplam maliyetlere sahiptir.

4.Anahtar Teknik Özellikler
