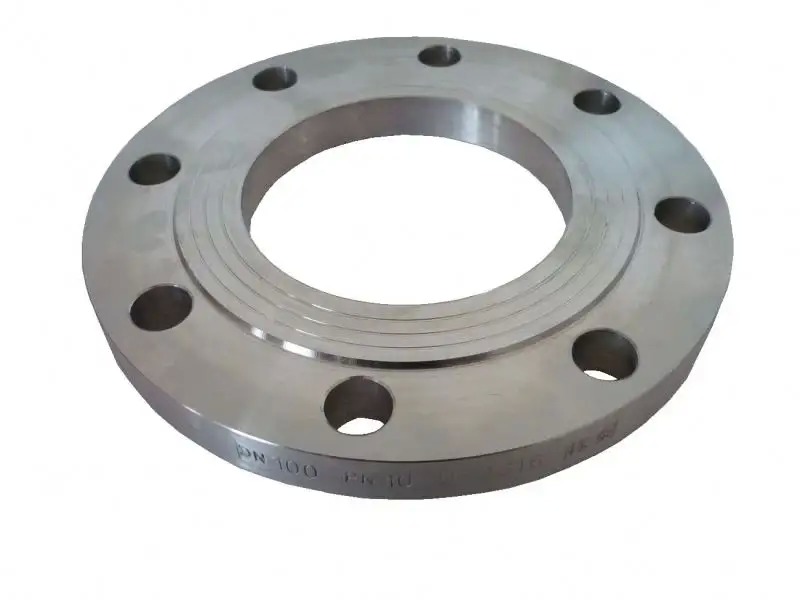

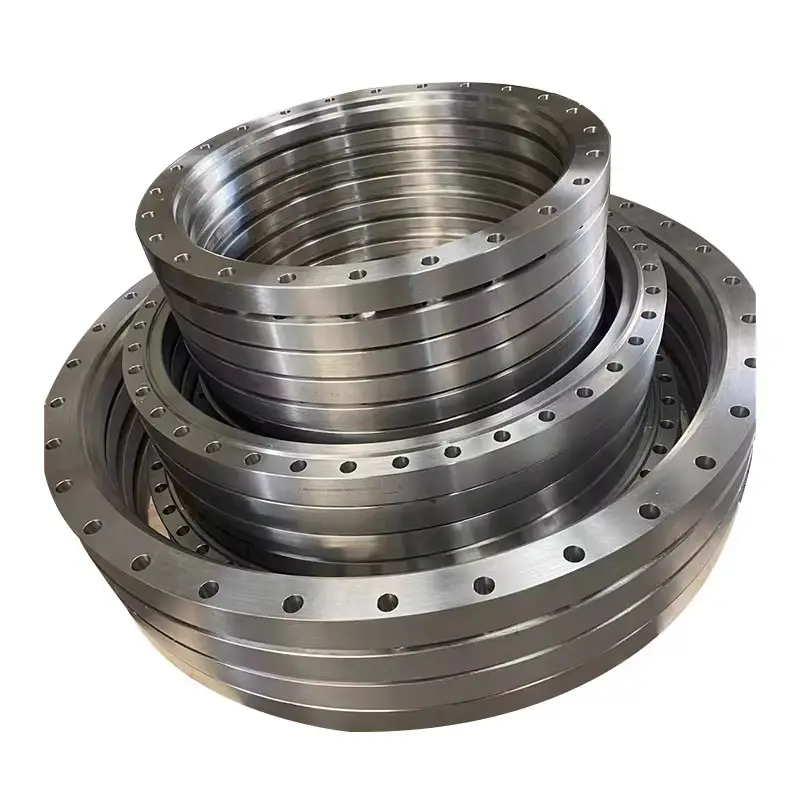

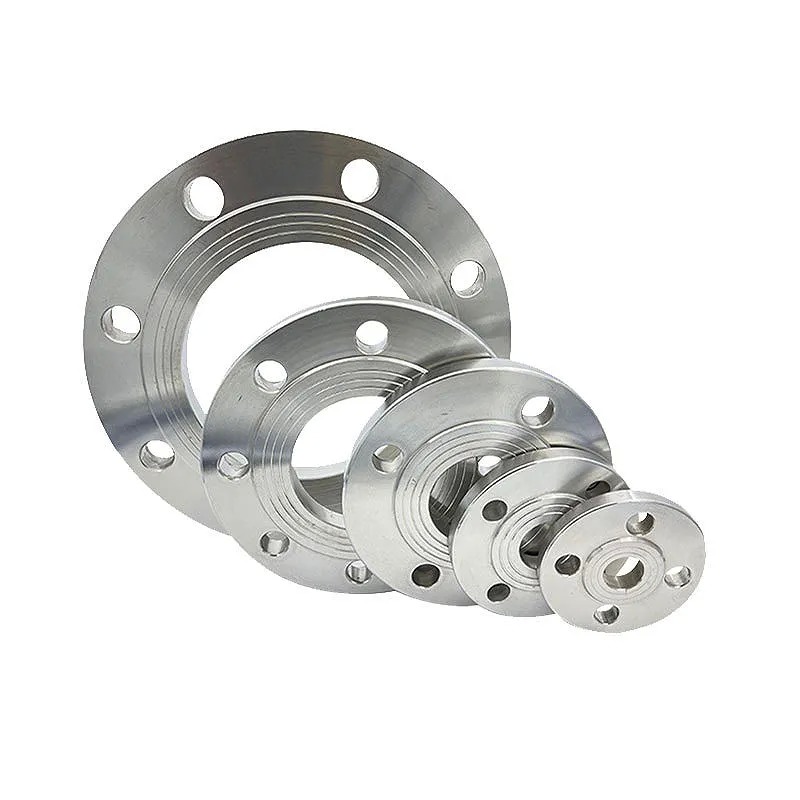

Dövme Çelik Soket Kaynak Flanşı ANSI B16.5 Sınıf 150 Yükseltilmiş Yüz

  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
Menşe yeri Şangay, Çin
Marka adı TOBO
Sertifika ISO/TUV/SGS
Model numarası dövme çelik flanşlar
Min sipariş miktarı 1 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Standart nakliye paketi
Teslim süresi 15-30 iş günü
Ödeme koşulları Banka havalesi, Western Union
Yetenek temini 10 ton/ay
Ürün ayrıntıları
Ürün adı Dövme Çelik Soket Kaynak Flanşı ANSI B16.5 Sınıf 150 Yükseltilmiş Yüz Bağlantı türü Kaynaklı, Dişli, Soket Kaynaklı
Kırma makinesi Flanger adaptörü Ürün Tipi WN Flanşı
OEM Kabul edilebilir Makineler Cnc makinesi
Sevkiyat Fob Shanghai, CFR, CIF vb. Seviye Nikel alaşımı
Paket Tahta sandık veya müşterinin isteği olarak Basınç SINIF 300 - 1500
Başvuru Petrol ve Gaz, Petrokimya, Enerji Santralleri, Su Arıtma Türler Sorunsuz
Boyut 1/2''-120'' dn10 ila dn3600 Bağlantı modu Boult veya kaynak
Duvar Kalınlığı 312mm Paket kontrplak kutular, paletler
Vurgulamak

Kalıp çelik soket kaynak flens

,

ANSI B16.5 çelik flens

,

sınıf 150 yükseltilmiş yüz flens
Mesaj bırakın
Ürün Açıklaması

Dövme Çelik Soket Kaynaklı Flanş ANSI B16.5 Sınıf 150 Yükseltilmiş Yüzey



1. Ürün Açıklaması

Dövme çelik flanşlar, çelik kütüklerin kontrollü basınç ve sıcaklık altında sıcak işlenmesiyle üretilen yüksek bütünlüklü bağlantı bileşenleridir. Dövme işlemi, boşlukları ortadan kaldırır, dendritik yapıyı iyileştirir ve tane akışını bileşen konturuna hizalar, bu da yoğun, homojen bir mikro yapı ile sonuçlanır. Bu flanşlar, ASTM, ASME, DIN, JIS, BS, EN ve GB standartlarına uygun olarak karbon çeliği, alaşımlı çelik veya paslanmaz çelik kalitelerinden üretilir. Tipik malzemeler arasında ASTM A105 (karbon çeliği), ASTM A182 F304/F316 (paslanmaz çelik), ASTM A182 F11/F22/F91 (alaşımlı çelik) ve A350 LF2 (düşük sıcaklık hizmeti) bulunur. Tüm standart flanş tiplerinde ve yüzey stillerinde, ASME B16.5 veya B16.47'ye göre boyut toleranslarıyla mevcutturlar.

2. Ürün Uygulamaları

Dövme çelik flanşlar, güvenilirlik, güvenlik ve bakımın öncelikli olduğu boru sistemlerinde birincil birleştirme yöntemi olarak hizmet eder. Boruları, vanaları, pompaları, kompresörleri, basınçlı kapları ve diğer ekipmanları bağlamak için kullanılırlar. Anahtar uygulama sektörleri şunları içerir:

  • Petrol ve gaz upstream (kuyu başları, Noel ağaçları), midstream (iletim hatları) ve downstream (rafineriler, petrokimya kompleksleri)

  • Enerji üretimi (termal, nükleer ve kombine çevrim santralleri)

  • Kimyasal işlem ve özel kimyasal üretimi

  • Deniz platformları, FPSO gemileri ve denizaltı sistemleri

  • Farmasötik, gıda ve içecek ve biyoteknoloji tesisleri

  • Su/atık su arıtma ve tuzdan arındırma tesisleri

  • Kağıt hamuru ve kağıt, çelik fabrikaları ve madencilik operasyonları

  • Deniz tahrik ve gemi boru sistemleri

Bu flanşlar özellikle yüksek sıcaklık (>400°C), yüksek basınç (Sınıf 2500#'a kadar), düşük sıcaklık (-196°C'ye kadar), aşındırıcı akışkanlar ve döngüsel yükleme dahil olmak üzere zorlu hizmet koşulları için belirtilir.

3.Ürün Avantajları

Döküm flanşlar veya plaka flanşlarla karşılaştırıldığında, dövme çelik flanşlar belirgin performans faydaları sunar:

  • Optimize edilmiş tane yapısı – Yönlü tane akışı darbe, yorulma ve stres korozyonu çatlamasına karşı direnci artırır.

  • Tam yoğun malzeme – Gözenek, hava boşluğu veya çekme boşluğu yoktur, bu da dalgalanan basınç altında sızdırmazlığı sağlar.

  • Daha yüksek mukavemet-ağırlık oranı – Basınç-sıcaklık derecelerini karşılarken kompakt tasarımlara olanak tanır.

  • Üstün kaynaklanabilirlik – Tutarlı kimyasal bileşim ve ince tane boyutu kaynak çatlaması risklerini azaltır.

  • Mükemmel işlenebilirlik – Tekdüze sertlik, ince yüzey finişleri (Ra ≤ 3.2 µm) ile hassas sızdırmazlık yüzeyleri sağlar.

  • Üstün korozyon ve erozyon direnci – Özellikle yüksek alaşımlı kaliteler kullanıldığında, döküm eşdeğerlerini geride bırakır.

  • Tam izlenebilirlik – Her flanş, ham maddeden bitmiş ürüne kadar ısı numarası ile takip edilebilir, bu da sıkı NDE ve dokümantasyon gereksinimlerini (EN 10204 3.1/3.2) karşılar.

  • Uzun vadeli maliyet etkinliği – Azaltılmış arıza süresi ve bakım aralıkları, daha yüksek başlangıç maliyetini dengeler.

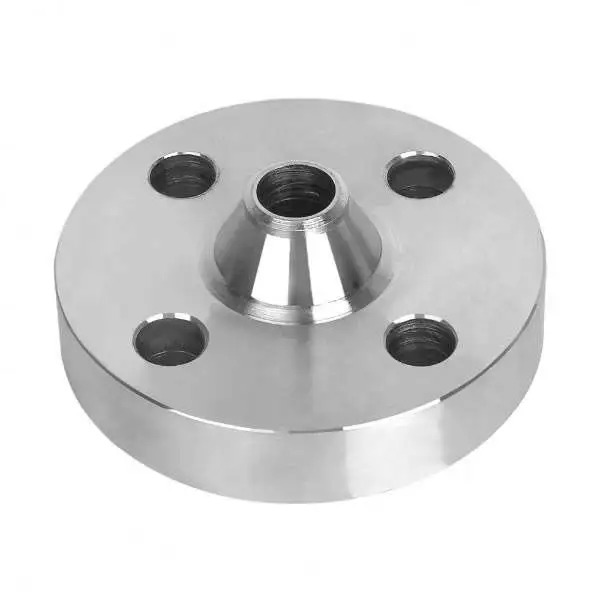

Dövme Çelik Soket Kaynak Flanşı ANSI B16.5 Sınıf 150 Yükseltilmiş Yüz

4.Anahtar Teknik Parametreler

Parametre Detaylar / Aralık
Tasarım Standartları ASME B16.5 (NPS ½–24), ASME B16.47 Seri A/B (NPS 26–120), EN 1092-1, DIN, JIS B2220, BS 4504, GB/T 9112, GOST 33259
Nominal Boyut NPS ½″ ila 120″ (DN 15 ila DN 3000)
Basınç Sınıfları (ASME) Sınıf 150, 300, 400, 600, 900, 1500, 2500
Basınç Dereceleri (Metrik) PN 2.5, 6, 10, 16, 25, 40, 64, 100, 160, 250, 320 (32.0 MPa'ya kadar)
Sıcaklık Aralığı -196°C (–321°F) ila +600°C (+1112°F), malzemeye ve basınç düşürmeye bağlı olarak
Yaygın Malzemeler Karbon: A105, A105N, A350 LF1/LF2/LF3; Alaşım: A182 F1, F5, F9, F11, F22, F91; Paslanmaz: A182 F304, F304L, F316, F316L, F317, F321, F347; Yüksek verimli: A694 F52–F70
Flanş Tipleri WN (kaynak boyunlu), SO (geçme), BL (kör), SW (soket kaynaklı), TH (dişli), LJ (lap joint), Orifis, Redüksiyon, Plaka
Yüzey Stilleri RF (Yükseltilmiş Yüzey), FF (Düz Yüzey), RTJ (Ring Tipi Joint), MF (Erkek/Dişi), TG (Dil ve Oluk)
Yüzey Kaplaması Eşmerkezli veya spiral tırtıklar, 125–250 µinch Ra (3.2–6.3 µm), RTJ olukları için pürüzsüz yüzey
Cıvata Deliği Sayıları (Tipik) Sınıf 150: 4 (½–2″), 8 (2½–12″), 12 (14–24″); Sınıf 300/600: aynı boyutlar için daha fazla delik, büyük çaplar için 24 deliğe kadar
Kaynak Ucu Hazırlığı Eğim açısı 37.5° ± 2.5°, kök yüzeyi 1.6 mm (WN flanşları için), boru et kalınlığına uygun (Sch 40, 80, 160, XXS)
Boyut Toleransları Dış çap ±1.5 mm, kalınlık ±3.2 mm, cıvata dairesi ±0.8 mm, göbek çapı ±1.5 mm (ASME B16.5'e göre)
Isıl İşlem Malzeme spesifikasyonuna göre normalleştirme, tavlama, söndürme + temperleme veya çözelti tavlama (paslanmaz için)
Tahribatsız Muayene (NDE) Müşteri gereksinimlerine göre manyetik parçacık (MT), sıvı penetrant (PT), ultrasonik (UT), radyografi (RT)
İşaretleme Damgalı veya lazerle kazınmış: malzeme kalitesi, boyut, sınıf, et kalınlığı, ısı numarası, üretici logosu, standart
Test Sertifikaları EN 10204 Tip 3.1 (muayene sertifikası), Tip 3.2 (üçüncü taraf tanıklığı) mevcuttur
Kaplama / Koruma Proje spesifikasyonuna göre pas önleyici yağ, çinko kaplama, epoksi kaplama veya galvanizli



SSS

1. Ticaret şirketi misiniz yoksa üretici misiniz? Biz üreticiyiz, sertifikayı görebilirsiniz.

2. Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.

3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi? Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.

4. Ödeme koşullarınız nedir? Ödeme=1000USD, %50 T/T peşin, sevkiyat öncesi bakiye.
