Karbon Çelik Dövme Soket Kaynak Flanşı ASME B16.5 150 # RF

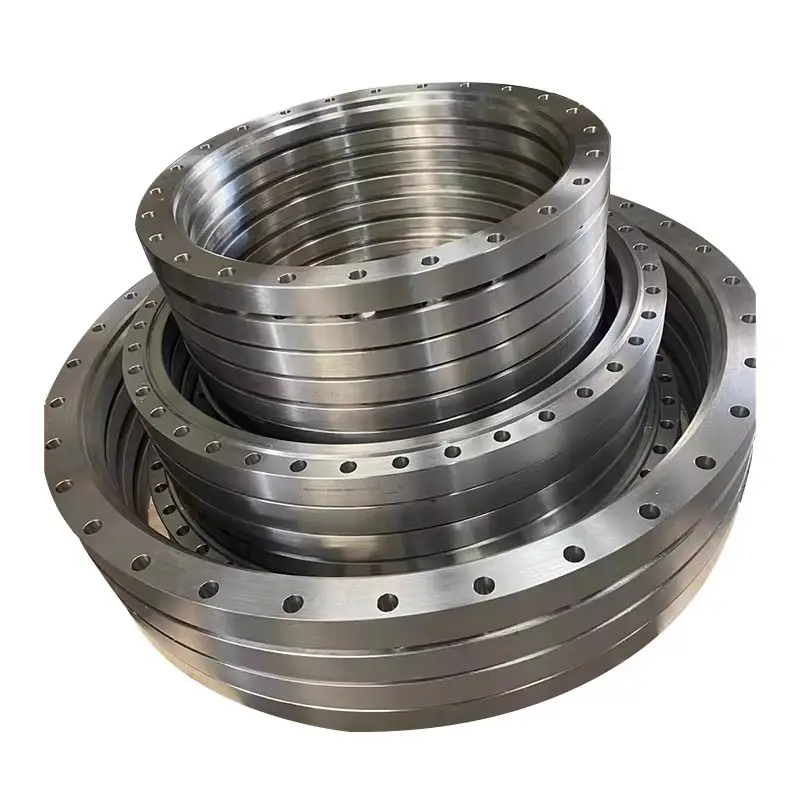

  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF

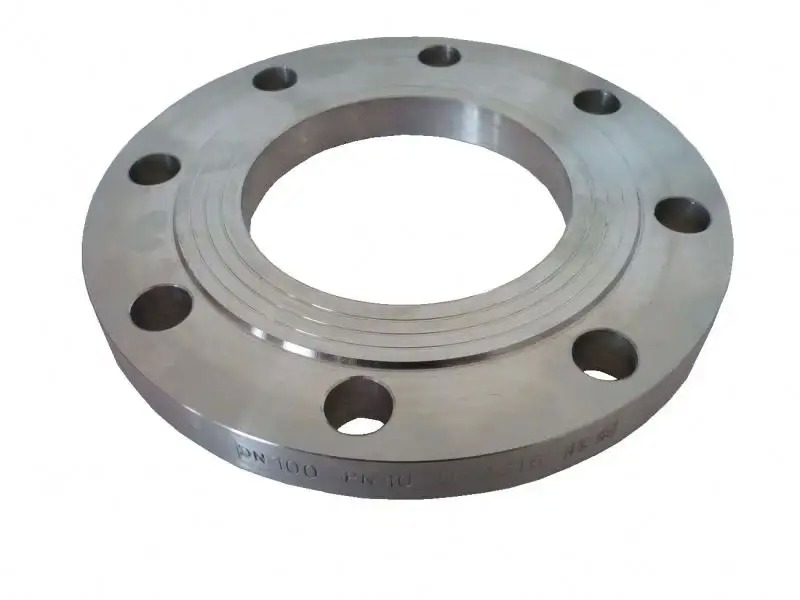

  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF

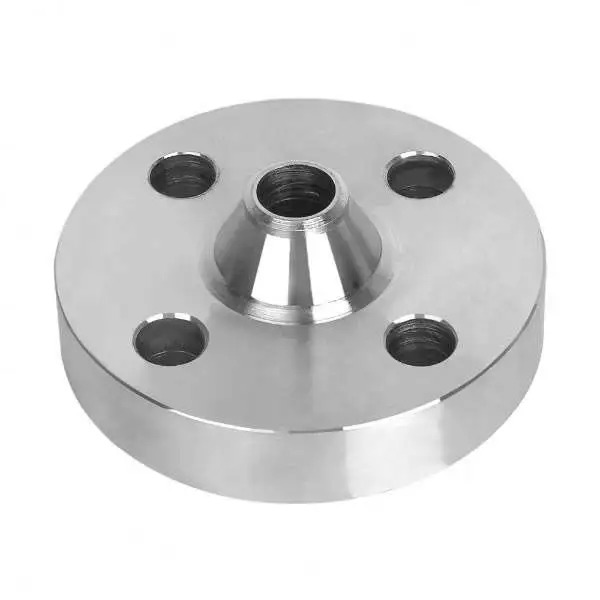

  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF

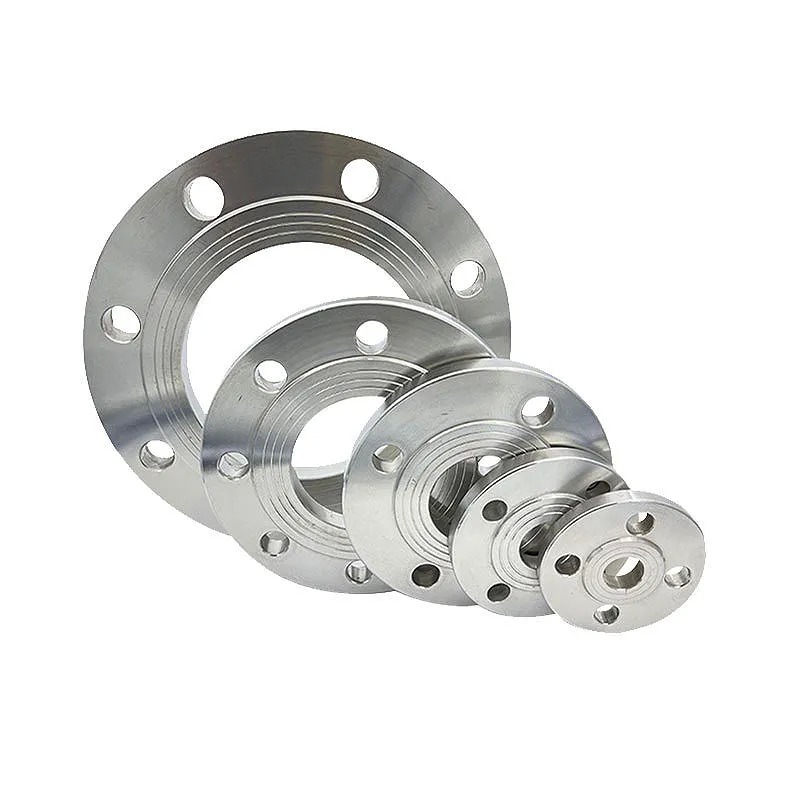

  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
Menşe yeri Şangay, Çin
Marka adı TOBO
Sertifika ISO/TUV/SGS
Model numarası dövme çelik flanşlar
Min sipariş miktarı 1 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Standart nakliye paketi
Teslim süresi 15-30 iş günü
Ödeme koşulları Banka havalesi, Western Union
Yetenek temini 10 ton/ay
Ürün ayrıntıları
Ürün adı Karbon Çelik Dövme Soket Kaynak Flanşı ASME B16.5 150 # RF Ambalaj Tipi Tahta sandık
Yüz Tipi Yükseltilmiş Yüz, Düz Yüz, Halka Tipi Bağlantı Bağlantı türü Alın Kaynağı, Soket Kaynağı, Dişli
Sevkiyat Fob Shanghai, CFR, CIF vb. Sızdırmazlık yüzeyi Ff
Tip flanşlar Rulo Çapı 56 mm
Kullanım Boru hattı bağlantısı Mühür Yüzü RF
Dövme Teknikleri Serbest Dövme|Açık Kalıpta Dövme Anahtar Kelimeler Paslanmaz Çelik Kalıp Flanş
Yüzey İşlemi Siyah, galvanizli veya rahim önleyici yağ
Vurgulamak

Karbon çelik soket kaynak flensleri

,

ASME B16.5 Kalıp Flanş

,

150# RF Çelik Flanş
Mesaj bırakın
Ürün Açıklaması

Karbon çelik kalıplı soket kaynak flens ASME B16.5 150# RF



1Ürün Tanımı

Bu spesifikasyon, açık ölçekli veya kapalı ölçekli kalıplama işlemleri ile yüksek kaliteli öldürülmüş çelikten üretilen, en az 3 kalıplama oranı (küçlendirme oranı) ile kalıplanmış çelik flansları kapsar:Tam yoğunlaşmayı sağlamak içinBitmiş ürünler, ASTM E112'ye göre 5 veya daha ince bir ASTM tahıl boyutu numarasıyla ince tanelerle mikrostrüktür, üstün sertlik ve kırılgan kırılmaya karşı dayanıklılık sağlar.Tüm flensler erime fabrikasından son denetime kadar tamamen izlenebilir.Ürünler ASME Bölüm II, ASME B16.5/B16'ya uygun olarak sunulmaktadır.47, ve ekşi servis uygulamaları için malzeme özel NACE MR0175/ISO 15156 gereksinimleri.Kimyasal analiz dahil, mekanik test raporları ve yıkıcı olmayan inceleme kayıtları.

2Ürün Uygulamalar

Bu özellik kapsamına giren dövme çelik flensler, aşağıdaki hizmet kategorilerinde kritik basınç içeren boru sistemlerinde kalıcı olarak monte edilmek üzere tasarlanmıştır:

  • Genel Hizmet (Kısursuz, Kriyojenik olmayan)400 °C'ye kadar ortam, RF yüzü olan standart karbon çelik (A105), buhar, su, hava ve inert gazlar için uygundur.

  • Asit Servis (Yumurtalı H2S)Flanşlar NACE MR0175/ISO 15156'ya uygun olmalıdır.ve HIC (hidrojen kaynaklı kraklama) ve SSC (sülfür gerginlik kraklama) direnç testlerini gerektirirA105N, A350 LF2 ve A182 F316L gibi sınıflar yaygın olarak seçilir.

  • Yüksek sıcaklıkta hizmet (> 450°C)️ Elektrik santralleri ve rafinerilerinde aşırı ısıtılan buhar ve reformör hatları için uygun sürüklenmeye dayanıklı özelliklere sahip alaşımlı çelik sınıfları (A182 F11, F22, F91).

  • Kriyojenik / Düşük Sıcaklık HizmetleriA350 LF2 (-46°C'de test edilmiştir) veya A182 F316L (-196°C'de test edilmiştir) gibi LNG, etilen ve sıvı nitrojen sistemleri için darbe test edilmiş malzemeler.

  • Yüksek Basınçlı / Kritik Hizmet- Sıfır sızıntı ve yüksek eklem bütünlüğü gerektiren kuyu başı ekipmanlarında, denizaltı koleksiyonlarında ve hidro test devrelerinde kullanılan 1500 ve 2500 sınıfı RTJ flensleri.

3Ürün Avantajları

  • Garantilenmiş Çarpışma SertliğiHer bir ısı partisi, doktil-kırılgan geçiş performansını sağlamak için belirtilen tasarım sıcaklıklarında Charpy V notch çarpışma testleriyle doğrulanır.

  • Çevresel Çatlaklamaya DirenmeKontrollü kimya (düşük fosfor/küfür içeriği) ve kovalama sonrası ısı işlemleri HIC, SSC ve stres korozyon çatlamasına karşı duyarlılığı önemli ölçüde azaltır.

  • Metallürjik YapıNormalleştirme, söndürme ve ısıtma veya çözeltme kızartma süreçleri, her hizmet ortamı için gerekli olan en uygun faz dengesini (ferrit-perlit, bainit veya tamamen austenit) sağlar.

  • Yüksek Boyutlu Dayanıklılık¢ Kırma sonrası CNC işleme, cıvata delikleri ve delik arasındaki konsantrisiteyi ve mühürleme yüzlerinin kesin dikdörtgenliğini garanti ederek montaj sırasında cıvata bükme gerginliklerini ortadan kaldırır.

  • Tam uyum izlenebilirliğiKimyasal bileşim, mekanik özellikler, NDE sonuçları ve ısı işlem döngüsü kayıtları, müşteri onayı için tek bir denetim testi planına (ITP) toplanır.

  • Üçüncü şahit seçeneğiÜretim ve testlere üçüncü taraf denetim kurumları (Lloyd, BV, SGS, TÜV) tarafından EN 10204 Tip 3'e göre tanıklık edilebilir.2.

Karbon Çelik Dövme Soket Kaynak Flanşı ASME B16.5 150 # RF

4Ana teknik parametreler



Parametre kategorisi Özellikler / Değerler
Tasarım Kodları ASME B16.5 (≤24′′), ASME B16.47 (≥26′′), ASME B31.3 (Proses Boruları), ASME Bölüm VIII Div.1 (Basınçlı Kaplar)
Boyut Çapraz Referans NPS 1⁄2 " (DN15) NPS 120" (DN3000) Basınç sınıfı eşdeğeri: Sınıf 150 = PN20; Sınıf 300 = PN50; Sınıf 600 = PN110; Sınıf 900 = PN150; Sınıf 1500 = PN260; Sınıf 2500 = PN420
Malzeme ️ Karbon çelik (maksimum sertlik) A105 (≤187 HB), A105N (≤187 HB), A350 LF2 (≤197 HB)
Malzeme ️ Alaşımlı çelik (maksimum sertlik) A182 F11/F22 (≤197 HB) 450-550°C için; A182 F91 (≤248 HB) ′′ 600°C kadar
Malzeme “Austenit Paslanmaz” A182 F304/F316 (≤187 HB); F316L (≤187 HB)
Yüzlerindeki tırnaklar Spiral tırmıklı bitki, 0.06 mm ila 0.10 mm derinlik, 45 ° ila 55 ° açısı dahil (konsantrik isteğe bağlı) RTJ olukları: 6.3 μm Ra max yüzey bitkisi
Bolt / Stud malzemesi eşleşmesi ASTM A193 Gr.B7 (A105 için), B7M (ağırlık için), B8/B8M ( paslanmaz flanslar için), ASTM A194 sınıfı 2H veya 8M fındıkları ile uyumlu
Minimum Kalıplama oranı 31 (kesit kesit azaltımı), tüm iç gözenekliliğin kapatılmasını sağlar
NDE kabul seviyeleri (öntanımlı) MT/PT: ASME Bölümü V'ye göre, ASME Bölümü VIII'ye göre kabul.8UT: Tüm vücut taraması, ASME B16.5 Paragraf 8 uyarınca kabul edilir.4
Hidrostatik Test Basıncı 1.5 × tasarım basıncı (minimum), basınç düşüşü olmadan en az 30 dakika tutulur.
Standart Kaplama İşlenmiş yüzeyler üzerindeki pas karşıtı açık lak; dış yüzeyler için proje özelliklerine göre ağır işleme uygun epoksi veya sıcak dip galvanize
İşaretleme Ayrıntıları Üreticinin adı, malzeme adı, boyutu (NPS), programı (uygunsa), basınç sınıfı, ısı numarası ve “QT” işareti (eğer söndürülmüş ve “tempered” ise) veya “N” (normalleştirilmiş)
Paketleme Tüm işlenmiş yüzeylerde koruyucu kapağı olan ahşap kasalar veya çelik paletler, okyanus nakli ve uzun süreli depolama için uygundur



Sık Sorulan Sorular

1Biz üreticiyiz, sertifikayı görebilirsiniz.

2Teslimat süreniz ne kadar? Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, miktarına göre.

3. Örnekleri sağlıyor musunuz? ücretsiz mi yoksa ekstra mı? Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.

4. Ödeme şartlarınız nedir? Ödeme <=1000USD,% 100 önceden. Ödeme>=1000USD,% 50 T / T önceden, nakliye öncesi bakiye.
