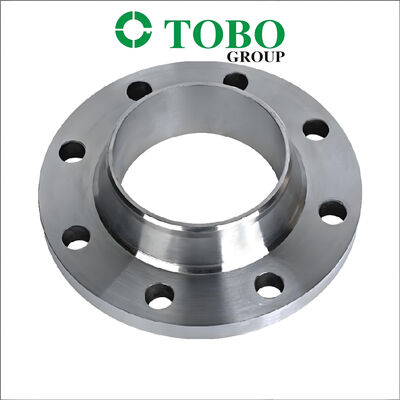

ASTM A815 UNS S31803 Dubleks Paslanmaz Çelik Kaynak Boyunlu Flanş 4" Yüksek Basınçlı Boru Hattı Bağlantı Flanşı

Saldırma Boynuz Flange ASTM A815 UNS S31803 Dupleks Paslanmaz Çelik 4 ′′ Yüksek Basınçlı Boru hattı Bağlantı Flange

1Ürün Tanımı

Bu ürün, Weld Neck (WN) flensidir.UNS S31803(Duplex 2205 / F51) paslanmaz çelikASTM A815veASME B16.5UNS S31803, yaklaşık% 50 ferrit ve% 50 austenit'ten oluşan mikrostrüktüre sahip çift fazlı paslanmaz çeliktir.304L veya 316L gibi standart 300 serisi austenitik paslanmaz çeliklerin yaklaşık iki katı verimlilik gücünü sağlayan, iyi esneklik ve kaynaklılığı koruyanWeld Neck flange, yüksek dayanıklılık, stres dağılımı ve mühürleme güvenilirliği sağlayan boru duvarına pürüzsüz bir şekilde geçiş yapan konik bir merkeze sahiptir.Bu 4 inçlik flens, yüksek basınçlı ve koroziv servis boru hattı sistemlerinde kalıcı bir şekilde bağlanmak için tasarlanmıştır.

2Ana Ürün Parametreleri

3Uygulama / Kullanım

Bu kaynak boyun flens yüksek basınçlı ve koroziv sıvı sistemleri için idealdir:

• Offshore Petrol ve Gaz: Deniz suyu enjeksiyon sistemleri, platformlardaki işlem boruları, denizaltı akış hatları ve yükselenler

• Kimyasal İşleme: Klorür içeren işlem akışları, asitli hizmetler

• Tuzsuzlaştırma Tesisleri: Yüksek basınçlı RO membran besleme boruları

• Pulp ve Kağıt: Klor dioksit beyazlatma hatları

• FPSOlar: Deniz atmosferine maruz kalmış üst kısım süreç boruları

• Elektrik üretimi: Yüksek sıcaklıklı soğutma suyu sistemleri, ısı değiştiricileri

4. Avantajlar

• Üstün Güç: Verim sıklığı 316L'in 2,5 ila 3 katıdır, bu da eşdeğer basınç değerleri için daha ince duvarlar ve daha hafif boru sistemleri sağlar

• Mükemmel korozyon direnci: PREN ~ 34-36 çukurlara, yarık korozyona ve klorür gerginlik korozyona karşı olağanüstü direnç sağlar

• Saldırma Boynuz Tasarımı: Konik nöbet pürüzsüz bir gerginlik geçişi sağlar, yorgunluğa ve termal döngüye karşı mükemmel direnç sağlar

• İyi kaynaklanabilirlik: Standart kaynak prosedürleri ile uyumludur; 50/50 austenit-ferrit mikrostrüktürünü korumak için kaynak sonrası çözeltme kızartması gereklidir

• Ucuz: Austenit sınıflarına kıyasla daha düşük nikel içeriği, üstün performans sunarken malzeme maliyetinde tasarruf sağlar

5Fonksiyonlar

Weld Neck flange, yüksek basınçlı boru sistemlerindeki boruları, valfleri veya ekipmanları birleştirmek için kalıcı, sızıntı geçirmez bir vida bağlantı noktası sağlar.Birleştirilmiş bir yapı oluşturarak, gerginliği eşit bir şekilde dağıtır ve eklemdeki basınç konsantrasyonunu en aza indirir.Flanş yüzü (genellikle Yükseltilmiş Yüz) çiftleşme bir flangeye bağlandığında güvenilir bir mühürleme sağlamak için bir dikiş yerleştirir.

6Kurulum talimatları

1. Paketlenme Denetimi: Transit hasarını kontrol edin; ASME B16'ya göre işaretleri, boyutları ve basınç sınıfını doğrulayın.5

2. Yüzey Hazırlığı: Özel aletlerle kaynak kenarını ve çevresini temizleyin; tüm yağ, yağ ve kirletici maddeleri çıkarın

3. Düzleştirme: Flanş boynunu borunun ucuna doğru hizalayın, uygun yerleşimi ve kareliği sağlayın

4. Kaynaklama: Sertifikalı kaynakçılarla onaylı WPS'ye göre kıvrak kaynak yapın.Çözümleri 1020-1100 °C'de kaynatmak ve ardından su ile söndürmek, çift katlı yapıyı ve korozyon direncini korumak için gereklidir.

5. Paket Montajı: Flanş yüzüne uygun bir dikiş (örneğin, spiral sarma, PTFE) yerleştirin.

6. Çiviler: Çiviler kurulur ve tavsiye edilen tork değerine kadar çapraz tork sırasıyla sıkıştırılır

7. Hidrotest: Deneme basıncı = 1,5 × tasarım basıncı; ortam sıcaklığı 5°C'den aşağı değildir.

7. Önlemler

• Ferrit Denge: Ferrit içeriğinin hacminin %40-60 arasında kalmasını sağlayın.

• Sıcaklık sınırı: Düşük sertlik nedeniyle 300°C veya -50°C'nin altında kullanım için önerilmez.

• Temizlik: Karbon çelik üretiminden daha yüksek bir temizlik derecesi gerektirir; kirliliği önlemek için özel aletler kullanın

• Düğme Dönüştürme: Sıkıştırmanın hasar görmesini veya flenslerin çarpmasını önlemek için önerilen torktan fazla olmamalıdır.

• Sıkıştırma Seçimi: Servis ortamına ve basınç/sıcaklık koşullarına uygun olan dikiş malzemesini seçin.

• Kalite Testleri: ASTM E562'ye göre ferrit içeriği testi ve ASTM A262 veya ASTM G48'e göre korozyon testi gereklidir.

8Nakliye ve Teslimat

• Standart teslimat süresi genellikle15-30 günstandart boyutlar için; süper dupleks sınıfları ve daha büyük boyutlar gerektirebilir12-20 haftaBaşvuru süresi

9Ödeme Şartları

• Ortak uluslararası ödeme yöntemleri şunlardır:T/T (Telegrafik Transfer)veL/C görme (Kredit Mektubu)

10Paketleme

• Ürünler güvenli bir şekilde paketlenmiştir.plywood kabuklarıya daAhşap kasalarGüvenli nakliyeyi sağlamak ve transit sırasında hasarı önlemek için iç yastıklı

11Satış sonrası / iade ve garanti politikası

• Tüm ürünler sevkiyat öncesi sıkı bir kalite kontrolüne tabi tutulur.Mühendislik Deneme Sertifikaları (EN 10204 3.1/3.2)Ferrit içeriği ve korozyon testi sonuçları dahil olmak üzere zorunlu

• Üçüncü taraf denetimi (ABS, DNV, CCS, LR, BV, vb.) talep üzerine mevcuttur.

• Kalite sorunları durumunda, orijinal ambalajı saklayın ve ilgili fotoğrafları veya üçüncü taraf denetim raporlarını sağlayın.

• Özel iade, değişim ve garanti şartları nihai satış sözleşmesine tabidir.

Sık Sorulan Sorular

1Ticaret şirketi misiniz yoksa üreticisi misiniz?
Biz üreticiyiz. Sertifikayı görebilirsiniz.
2Teslimat süreniz ne kadar?
Genellikle mallar stokta ise 5-10 gün veya mallar stokta değilse 15-20 gün, miktarına göre.
3- Örnekleri veriyor musunuz?
Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödememiz gerekir.
4Ödeme şartlarınız nedir?
Ödeme <=1000USD, %100 önceden. Ödeme>=1000USD, %50 T/T önceden, nakliye öncesi bakiye.
