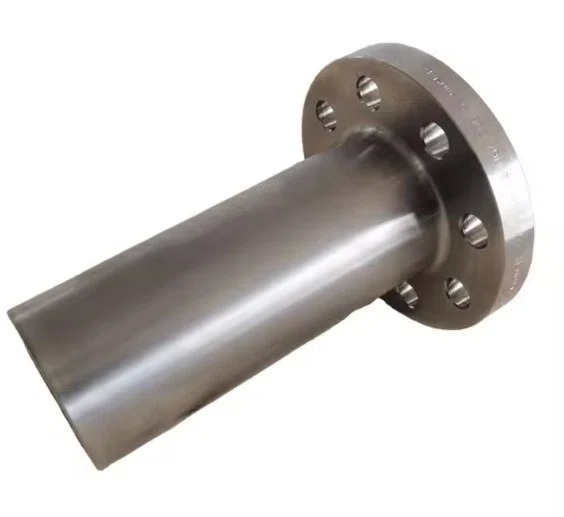

Bakır Nikel Uzun Kaynak Boynuz Flanş ASTM B466 UNS C71500 ASME B16.5

Bakır Nikel Uzun Kaynak Boyunlu Flanş ASTM B466 UNS C71500 ASME B16.5

1. Ürün Açıklaması

Bu ürün, uzun kaynak boyunlu flanştan (LWNF) üretilmiştir.UNS C71500(70/30 Bakır-Nikel alaşımı / CuNi 70/30) uyarıncaASTM B466VeASME B16.5standartlar. CuNi 70/30 veya Werkstoff Nr olarak da bilinir. 2.0882, bu alaşım yaklaşık %70 bakır ve %30 nikel içerir; mukavemeti ve korozyon direncini arttırmak için küçük miktarda demir ve manganez ilavesi yapılır.. Uzun Kaynak Boyunlu Flanşın özellikleriuzatılmış, ağır duvar boynuyüksek stresli uygulamalarda ek güçlendirme sağlar. Standart Kaynak Boyunlu flanştan farklı olarak LWNF iki bölümden oluşur: üst bölüm ağır duvarlı bir varildir, alt bölüm ise tüm boyutları ASME B16.5 standart flanşlara uygun olan disk benzeri bir plaka flanştır.. Bu flanş, boru sistemlerine alın kaynaklı bağlantı için tasarlanmıştır ve öncelikle aşağıdakilerin yapımına uygulanır:Meme görevi gören basınçlı kaplar(termovel nozullar gibi).

2. Temel Ürün Parametreleri

3. Uygulama / Kullanım

Bu Uzun Kaynak Boyunlu Flanş, zorlu ortamlardaki deniz suyu ve aşındırıcı sıvı sistemleri için idealdir:

• Basınçlı Kaplar ve Kazanlar: Nozul bağlantıları, termovel nozullar

• Açık Deniz Petrol ve Gaz: Platform boruları, deniz altı uygulamaları, deniz suyu enjeksiyon sistemleri

• Denizcilik ve Gemi İnşası: Deniz suyu soğutma sistemleri, yangın suyu hatları, offshore yangın suyu sistemleri

• Tuzdan Arındırma Tesisleri: Yüksek basınçlı deniz suyu girişi, tuzlu su devridaim hatları

• Güç Üretimi: Kondenser soğutma suyu sistemleri, ısı eşanjörleri

• Kimyasal İşleme: Paslanmaz çeliğin SCC'ye maruz kalabileceği klorür içeren ortamlar

4. Avantajlar

• Genişletilmiş Boyun Tasarımı: Ağır duvarlı namlu, yüksek gerilimli uygulamalarda ek takviye ve gerilim dağılımı sağlayarak basınçlı kap nozulları için idealdir

• Üstün Korozyon Direnci: Deniz suyuna, çukurlaşmaya, aralık korozyonuna ve klorür stresli korozyon çatlamasına karşı olağanüstü direnç

• Daha Yüksek Güç: 70/30 CuNi, 90/10 CuNi'ye göre daha iyi mukavemet ve erozyon direnci sunar

• Biyolojik Kirlenme Direnci: Bakır içeriği doğal olarak denizdeki biyolojik büyümeyi engeller

• Mükemmel Kaynaklanabilirlik: Tek fazlı alfa yapısı olağanüstü üretim özellikleri sağlar

• Yalıtım Açıklığı: Uzatılmış boyun, proses tesisi uygulamalarında izolasyon için açıklık sağlar

5. İşlevler

Uzun Kaynak Boyunlu Flanş, boru sistemlerini basınçlı kaplara, kazanlara ve ısı eşanjörlerine bağlamak için kalıcı, güçlendirilmiş cıvatalı bir bağlantı noktası sağlar. Uzatılmış ağır duvarlı boyun, boruya veya kap ağzına uçtan uca kaynaklanmıştır, böylece gerilimi eşit şekilde dağıtan ve bağlantı yerindeki basınç konsantrasyonunu en aza indiren birleşik bir yapı oluşturur. Karşı flanşa cıvatalandığında güvenilir bir sızdırmazlık sağlamak için flanş yüzeyinde bir conta bulunur. Standart Kaynak Boyunlu flanşların aksine, uzun tip borular için uygun değildir ve öncelikle proses tesisi uygulamalarında kullanılır..

6. Kurulum Talimatları

1. Ambalajın Açılması Denetimi: Nakliye hasarını kontrol edin; ASME B16.5'e göre işaretleri, boyutları ve basınç sınıfını doğrulayın

2. Yüzey Hazırlığı: Özel aletler kullanarak kaynak eğimini ve bitişik alanı temizleyin; tüm yağ, gres ve kirleticileri temizleyin

3. Hizalama: Flanş boynunu boru veya kap nozülü ile doğru şekilde hizalayarak uygun montajı sağlayın

4. Kaynak: Sertifikalı kaynakçılar ile onaylı WPS'ye uygun olarak alın kaynağı yapın. Eşleşen dolgu metaliyle GTAW (TIG) işlemini kullanın. Ön ısıtma genellikle gerekli değildir; pasolar arası sıcaklık ≤150°C. Kaynak sonrası ısıl işleme gerek yoktur

5. Conta Kurulumu: Flanş yüzüne uygun bir conta (örn. spiral sarılı, PTFE) yerleştirin

6. Cıvatalama: Cıvataları takın ve çapraz tork sırasıyla önerilen tork değerine kadar sıkın

7. Hidrotest: Test basıncı = 1,5 × tasarım basıncı; ortam sıcaklığı 5°C'nin altında değil

7. Önlemler

• Temizlik: Karbon çeliği imalatına göre daha yüksek derecede temizlik gerektirir; kontaminasyonu önlemek için özel araçlar kullanın

• Sıcaklık Limiti: Sulu korozyon servisi için, 300°C'nin üzerindeki sıcaklıklar için sistem koşullarını doğrulayın

• Kaynak Isı Girişi: CuNi birikintisi oksit filmi nedeniyle yavaştır; uygun amper kontrolü gerektirir

• Orta Uyumluluk: Güçlü oksitleyici asitler (örn. nitrik asit) veya amonyak sistemleriyle kullanılması önerilmez

• Cıvatalama Torku: Conta hasarını veya flanş bozulmasını önlemek için önerilen torku aşmayın

• Conta Seçimi: Servis ortamına ve basınç/sıcaklık koşullarına uygun conta malzemesini seçin

8. Nakliye ve Teslimat

• Standart teslimat süresi genellikle15–30 gün, sipariş miktarına, basınç sınıfına ve teknik özelliklerin mevcudiyetine bağlıdır

9. Ödeme Koşulları

• Yaygın uluslararası ödeme yöntemleri şunları içerir:T/T (Telgraf Transferi)VeGörünürde akreditif (Akreditif)

10. Paketleme

• Ürünler güvenli bir şekilde paketlenirkontrplak durumlardaveyaahşap kasalarGüvenli taşımayı sağlamak ve nakliye sırasında hasarı önlemek için dahili yastıklama ile

11. Satış Sonrası / İade ve Garanti Politikası

• Tüm ürünler sevkıyattan önce sıkı kalite kontrolünden geçirilir;Değirmen Test Sertifikaları (EN 10204 3.1/3.2)mevcut

• Talep üzerine PMI ve üçüncü taraf denetimi (ABS, DNV, CCS, LR, BV, vb.) mevcuttur

• Kalite sorunları olması durumunda orijinal ambalajı saklayın ve ilgili fotoğrafları veya üçüncü taraf inceleme raporlarını sağlayın

• Belirli iade, değişim ve garanti koşulları, nihai satış sözleşmesi sözleşmesine tabidir.
