Paddle Blank ASTM A815 UNS S31803 Dubleks Paslanmaz Çelik 4" ASME B16.48

Paddle Blank ASTM A815 UNS S31803 Dubleks Paslanmaz Çelik 4" ASME B16.48

1. Ürün Açıklaması

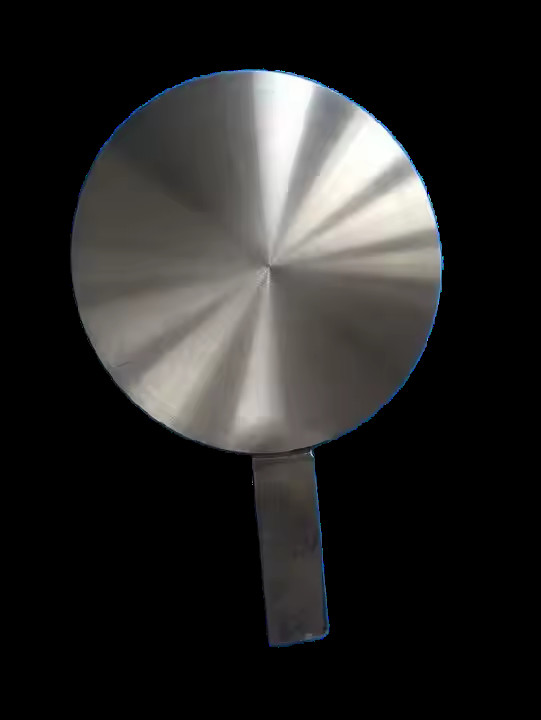

Bu ürün, ASTM A815 ve ASME B16.48 standartlarına uygun olarak UNS S31803 (Dublex 2205) paslanmaz çelikten üretilmiş bir paddle blank'tir (spade flange olarak da bilinir). Bir paddle blank, bir boru hattı bölümünün pozitif izolasyonunu sağlamak üzere tasarlanmış, çıkıntılı bir tutamağa sahip katı, düz bir çelik diskdir. Bir gözlük körü (spectacle blind) aksine, paddle blank tek kullanımlık bir izolasyon cihazıdır ve akışın yeniden sağlanması gerektiğinde tamamen çıkarılır. UNS S31803, yaklaşık %50 ferrit ve %50 ostenit mikro yapısına sahip çift fazlı bir paslanmaz çeliktir ve standart 300 serisi ostenitik paslanmaz çeliklerin akma dayanımının yaklaşık iki katını sunarken olağanüstü korozyon direnci sağlar. Bu 4" Sınıf 300# bağlantı parçası, yüksek basınçlı ve aşındırıcı hizmet boru hattı sistemlerinde ASME B16.5 flanşları arasına cıvatalı montaj için tasarlanmıştır.2. Anahtar Ürün ParametreleriParametreDetaylar / Aralık620 MPa (90 ksi)Boyut StandardıASME B16.48Malzeme KalitesiUNS S31803 (Dublex 2205 / F51 / 1.4462)TipPaddle Blank (Spade Flange)Nominal Boyut4" (DN100)Basınç Sınıfı

Sınıf 300#

: Mutlak, sıfır sızıntılı izolasyon sağlar - sızdırabilen veya yanlışlıkla açılabilecek vanalardan daha güvenilirdir

Üstün Mukavemet

• : Akma dayanımı (450 MPa) 316L'nin yaklaşık iki katıdır, bu da daha az kalınlıkla daha yüksek basınç derecelerine olanak tanırMükemmel Korozyon Direnci

• : PREN ~34-36, çukurlaşma, yarık korozyonu ve klorür gerilme korozyonu çatlamasına karşı üstün direnç sağlarGörsel Gösterge

• : Çıkıntılı tutamak, hattın körlendiğini görsel olarak doğrularMaliyet Etkin

• : Gözlük körlerine kıyasla daha düşük başlangıç maliyeti; seyrek izolasyon gereksinimleri için idealdir5. Fonksiyonlar

• Paddle blank, boru hattı sistemleri için kalıcı, sızdırmaz bir izolasyon cihazı sağlar. Katı disk, her iki tarafta contalarla iki flanş arasına yerleştirilir ve akışkan akışını tamamen engeller. Çıkıntılı tutamak, hattın körlendiğinin görsel bir göstergesi olarak hizmet eder. Akışı yeniden sağlamak için paddle blank çıkarılır ve bir paddle spacer (delikli disk) ile değiştirilir. Gözlük körlerinin aksine, paddle blank'ler normal çalışma sırasında tamamen çıkarılır, bu da izolasyonun daha az sıklıkla gerektiği sistemler için uygundur.6. Kurulum Talimatları

Ambalaj Açma Kontrolü

• : Nakliye hasarını kontrol edin; ASME B16.48'e göre işaretleri, boyutları ve basınç sınıfını doğrulayınYüzey Hazırlığı

• : Paddle blank ve flanş yüzeylerini temizleyin; tüm yağ, gres ve kirleticileri giderinFlanş Hazırlığı: Hat bölümünü basınçsızlandırın ve boşaltın; flanş çiftini sökün ve flanşları birbirinden ayırınConta Kurulumu

• : Paddle blank'in her iki tarafına yeni contalar yerleştirin (her yüze bir tane)Konumlandırma

• : Paddle blank'i tutamak dışa doğru bakacak şekilde flanşlar arasına yerleştirinCıvatalama

• : Saplama cıvatalarını ve somunlarını takın (ek kalınlığı karşılayacak yeterli uzunlukta olduğundan emin olun). Çapraz tork sırasına göre önerilen tork değerine sıkınDoğrulama

: Tutamağın hattın körlendiğini görsel olarak gösterdiğini doğrulayın

7. ÖnlemlerFerrit Dengesi: Ferrit içeriğinin %40-60 arasında kalmasını sağlayın. Uygun olmayan ısıl işlem, spesifikasyon dışı ferrit oranlarının en yaygın nedenidirSıcaklık Sınırı: Düşük tokluk nedeniyle 300°C'nin üzerinde veya -50°C'nin altında kullanılması önerilmez

: İki conta zorunludur - paddle blank'in her iki tarafında birer tane

1. Cıvatalama: Paddle blank ve iki contanın ek kalınlığı nedeniyle daha uzun saplama cıvataları gereklidir

2. Temizlik: Karbon çelik imalatından daha yüksek bir temizlik derecesi gerektirir; kontaminasyonu önlemek için özel aletler kullanın

3. Kalite Testi: ASTM E562'ye göre ferrit içeriği testi ve ASTM A923'e göre korozyon testi önerilir

4. 8. Nakliye ve TeslimatStandart teslimat süresi, sipariş miktarına, basınç sınıfına ve spesifikasyon mevcudiyetine bağlı olarak tipik olarak 15-30 gündür9. Ödeme KoşullarıYaygın uluslararası ödeme yöntemleri arasında T/T (Telgraf Transferi) ve L/C (Akreditif) bulunur

5. 10. PaketlemeÜrünler, güvenli nakliyeyi sağlamak ve nakliye sırasında hasarı önlemek için iç dolgulu kontrplak kutular veya ahşap kasalar içinde güvenli bir şekilde paketlenir

6. Tüm ürünler sevkiyat öncesinde sıkı kalite kontrolünden geçer, kimya, mekanik özellikler, ferrit içeriği ve korozyon testi sonuçlarını içeren Mill Test Sertifikaları (EN 10204 3.1/3.2) mevcuttur

7. Üçüncü taraf denetimi (ABS, DNV, CCS, LR, BV, vb.) talep üzerine mevcutturKalite sorunları durumunda, orijinal ambalajı saklayın ve ilgili fotoğrafları veya üçüncü taraf denetim raporlarını sağlayın

Belirli iade, değişim ve garanti şartları nihai satış sözleşmesi anlaşmasına tabidir.

• .SSS1. Ticaret şirketi mi yoksa üretici misiniz?Biz üreticiyiz, sertifikayı görebilirsiniz.

• 2. Teslimat süreniz ne kadar?Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi?Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.4. Ödeme koşullarınız nedir?
