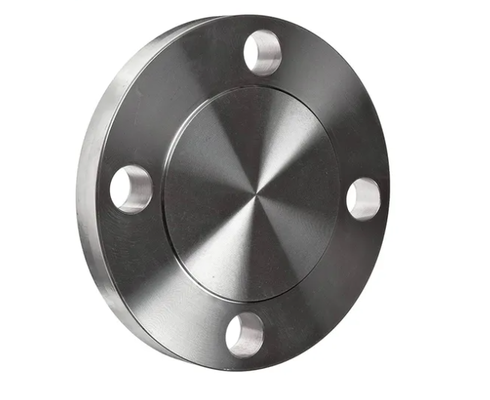

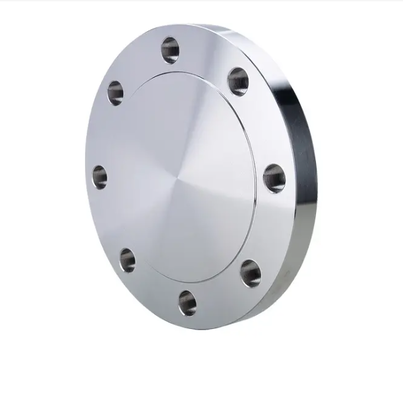

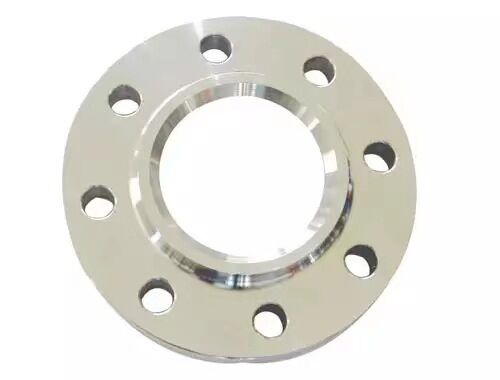

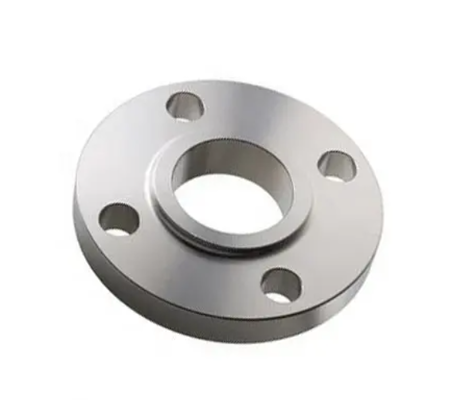

Dövme Çelik Flanş CAD Çizimi 3D Model ve Cıvata Torku Kurulum Kılavuzu

Tam teknik belgelendirme paketi ile dövme çelik flens

Profesyonel tedarik mühendislerinin ve proje yöneticilerinin sadece bir üründen daha fazlasını gerektirdiğini anlıyoruz;boru sistemlerine sorunsuz bir entegrasyon sağlamak için kapsamlı teknik dokümantasyona ihtiyaçları var.Üretim hattımızdaki her dövme çelik flens, boyutlandırılmış CAD çizimleri, 3 boyutlu katı modeller,Bolt tork hesaplama tabloları, malzeme test sertifikası (MTC) ve yıkıcı olmayan test (NDT) raporları.ve kalite güvence denetimleri için tam izlenebilirlik sağlar.

Teknik belge desteğimiz, tasarım spesifikasyonundan kurulum ve devreye girme aşamasına kadar tüm ürün yaşam döngüsünü kapsar.Flanş boyutlarını onaylamak için ön boyut çizimleri sağlıyoruzSipariş onaylandıktan sonra, belirli malzeme sınıfınızı, basınç sınıfınızı ve yüzleme gereksinimlerinizi yansıtan sertifikalı CAD çizimlerini teslim ederiz.3D STEP modeli mühendislik ekibinizin bizim flangeyi doğrudan borulardaki izometrik çizimlerinize ve manuel çalışmadan gerginlik analizi modellerinize entegre etmesini sağlar.Teslimattan sonra, vida tork kılavuzu, sıkıştırmanın uygun olmasını sağlar ve saha montajı sırasında düşük tork veya aşırı tork riskini ortadan kaldırır.

Flanş satın alımında neden teknik belgeler önemlidir

• Boyut hatalarını ortadan kaldırır:Kesin bult dairesinin çapı, flens dış çapı, yükseltilmiş yüz yüksekliği ve merkez boyutları ile CAD çizimleri, uyumsuz bağlantıları ve pahalı alan modifikasyonlarını önler
• Hızlandırma Mühendisliği İncelemesi:Önden doğrulanmış 3D modeller tasarım ekibinizin tedarikçi parçalarını yeniden oluşturmak için harcadığı zamanı azaltır ve doğrudan proje sürelerini kısaltır
• Düzgün kurulumun sağlanması:Bolt tork grafiği, her bir bult boyutu ve dikiş tipi için yağlanmış ve yağlanmamış tork değerlerini belirtir, hem sızıntıların düşük torktan hem de dikişlerin ezilmesinin aşırı torktan önlenmesini sağlar.
• Yönetmelik Uyumunu Destekler:Üçüncü taraf denetimi ile tam EN 10204 3.2 sertifikası PED 2014/68/EU, ASME B31'e uymaktadır.3, ve diğer uluslararası basınçlı ekipman direktifleri
• Yaşam döngüsü izlenebilirliğini sağlar:Her flens, kimyasal bileşimi, mekanik özellikleri ve ısı işlem kayıtlarını gösteren MTC'ye kadar izlenebilen benzersiz bir ısı numarası ile damgalanır.
• Proje Riskini Azaltır:Tam belgelendirme, felaketli arızalara, düzenleyici cezalara veya proje gecikmelerine yol açabilecek uygun olmayan flenslerin kurulma riskini ortadan kaldırır

Sıkça Sorulan Sorular

S: Hangi CAD dosya biçimlerini sağlıyorsunuz ve özel çizim görünümleri isteyebilir miyim?

A: İsteğe bağlı olarak mevcut olan DWG ve DXF formatları ile standart olarak PDF boyutlu çizimler sunuyoruz. Her çizim ön görünüm, yan kesim görünümü, vida dairesi ayrıntısı ve flange yüzü ayrıntısını içerir.Merkezi profil ayrıntıları gibi özel görünümler, boşluk tolerans bölgeleri ve kaynak eğrisi hazırlama ayrıntıları talep üzerine ek ücret ödemeden eklenebilir.Özel çizimler için tipik dönüş süresi sipariş onayından sonra 1-2 iş günüdür.

S: Sahada kurulum için bult tork çizelgesini nasıl kullanırım?

Cevap: Çubuk tork çizelgemiz flens boyutu, basınç sınıfı ve dikiş türüne göre düzenlenmiştir. Her kombinasyon için önerilen çubuk boyutu ve miktarı, çubuk malzeme sınıfı,yağlanmış tork değeri (molibden disülfür yağı kullanılarak)Grafik ayrıca önerilen sıkıştırma sırasını içerir: hedef torkun 30%, 60% ve 100%'inde üç geçişli çapraz düzenli sıkıştırma.Tekdüze yüklemeyi doğrulamak için saat yönünde son bir kontrol geçidi önerilir.Ayrıca, geleneksel tork anahtarlarının pratik olamadığı 24 inç'in üzerindeki boyutlar için hidrolik germe konusunda rehberlik sağlıyoruz.

S: Üçüncü taraf denetimi ile EN 10204 3.2 sertifikasını sağlıyor musunuz?

A: Evet, TUV, SGS, Bureau Veritas veya Lloyd's Register tarafından üçüncü taraf denetimi ile EN 10204 Tip 3.2 sertifikası talep üzerine mevcuttur.,Kimyasal analiz doğrulama, NDT denetimi ve boyut denetimi.2 sertifikası, en yüksek düzeyde bağımsız güvenceyi sağlar ve genellikle PED 2014/68/EU Kategorisi III ve IV'e göre basınçlı ekipmanlar için gereklidir., açık deniz projeleri ve nükleer uygulamalar. Lütfen programlamayı sağlamak için sipariş sırasında üçüncü taraf denetim gereksinimlerinizi belirtin.
