6000LBS Yüksek Basınçlı Kalıplı Paslanmaz Çelik Dirseği borusu

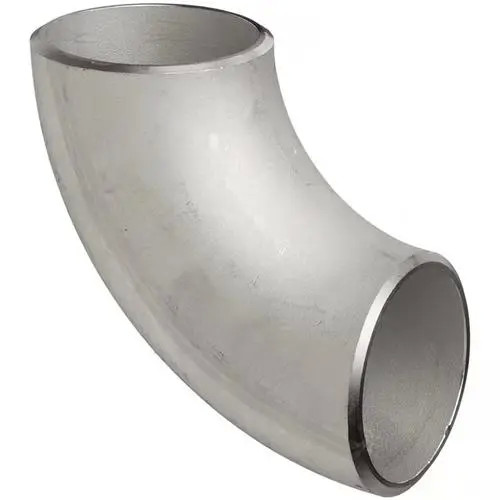

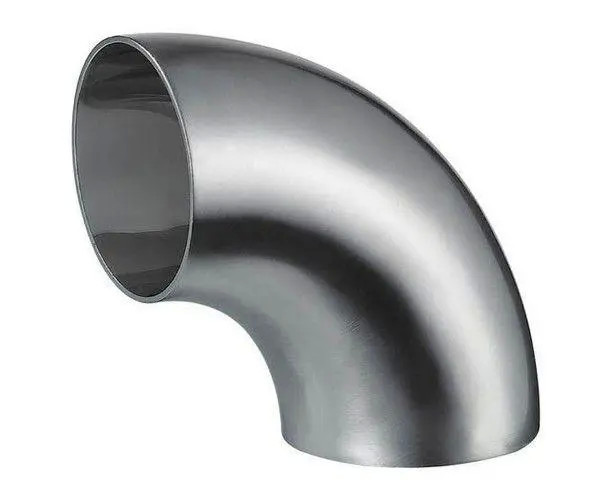

6000LBS Yüksek Basınçlı Dövme Paslanmaz Çelik Dirsek Boru Bağlantı Elemanı

Bu 6000LBS yüksek basınçlı dövme paslanmaz çelik dirsek dişli ve soket kaynaklı bağlantı elemanı tasarımında basınç kapasitesinin zirvesini temsil eder. ASTM A182 F316 paslanmaz çelikten kapalı kalıp dövme teknolojisi kullanılarak üretilen bu dirsek bağlantı elemanı, ortam sıcaklığında inç kare başına 6000 pounda kadar olağanüstü işletme basınçlarına dayanır. Dövme işlemi, malzeme tane yapısını bağlantı elemanı konturuna hizalayarak, döküm bağlantı elemanlarında yaygın olarak bulunan gözenekliliği ve iç kusurları ortadan kaldırır. Bu metalurjik avantaj, hidrolik güç üniteleri, açık deniz noel ağaçları, yüksek basınçlı kimyasal enjeksiyon kızakları ve derin deniz manifold sistemlerinde karşılaşılan döngüsel basınç yükleme koşulları altında üstün yorulma direnci ve güvenilir uzun vadeli performans anlamına gelir.

Her yüksek basınçlı dirsek soket kaynaklı ucu, ASME B16.11 boyutsal toleranslarına hassas bir şekilde işlenmiştir, bu da 80 ve 160 numaralı borularla tutarlı bir uyum sağlar. %2-3 molibden içeren 316 paslanmaz çelik kalitesi, 304'e kıyasla klorür kaynaklı çukurlaşma ve yarık korozyonuna karşı önemli ölçüde geliştirilmiş direnç sağlar, bu da bu dövme dirseği deniz, açık deniz ve kıyı endüstriyel ortamları için kesin seçim haline getirir. Titiz kalite kontrol, her ısı partisi üzerinde PMI (Pozitif Malzeme Tanımlama) testi, nominal basıncın 1,5 katı hidrostatik kabuk testi ve basınç bütünlüğünü tehlikeye atabilecek yüzey süreksizliklerini tespit etmek için ASME Bölüm V gereksinimlerine göre kritik yüzeylerin sıvı penetrant muayenesini içerir.

Teknik Özellikler

Temel Avantajlar ve Uygulama Alanları

• Olağanüstü Basınç Kapasitesi: 6000LBS derecesi, standart Sınıf 3000 bağlantı elemanlarının işletme zarfı için yetersiz kalacağı ultra yüksek basınçlı hidrolik devrelerde, kuyu başı kontrol hatlarında ve deniz altı manifold borularında kullanıma olanak tanır.
• Kapalı Kalıp Dövme Bütünlüğü: Dövülmüş tane akışı dirsek konturunu takip eder, yatırım dökümü eşdeğerlerine göre %30'a kadar daha yüksek yorulma mukavemeti sağlar ve iç gözeneklilikle ilgili sızıntı yollarının riskini neredeyse ortadan kaldırır.
• 316 Molibdenle Güçlendirilmiş Korozyon Koruması: 316 paslanmaz çeliğin %2-3 molibden içeriği, deniz suyu sprey bölgeleri, kimyasal işlem alanları ve kıyı endüstriyel tesisleri dahil olmak üzere klorür içeren ortamlarda çukurlaşma korozyonuna karşı kritik direnç sağlar.
• Hidrolik Güç Üniteleri: 350 bar (5000 psi) üzerindeki basınçlarda çalışan yüksek basınçlı pompa deşarj hatlarını akümülatör bankalarına, yön kontrol valfi manifoldlarına ve yükseltici devrelere bağlamak için gereklidir.
• Açık Deniz Petrol ve Gaz Platformları: 316 paslanmaz çeliğin NORSOK M-650 malzeme yeterlilik gereksinimlerini karşıladığı üst platform proses boruları, kimyasal enjeksiyon sistemleri, hidrolik kontrol umbilikalleri ve kuyu başı enstrümantasyon tüplerinde kullanılır.
• Yüksek Basınçlı Kimyasal Enjeksiyon: Rafineri ve petrokimya proses birimlerinde 6000 psi'ye kadar basınçlarda çalışan metanol, korozyon inhibitörü ve kireç önleyici inhibitör enjeksiyon hatları için uygundur.
• Derin Deniz Altı Sistemleri: 3000 metrenin üzerinde su derinlikleri için derecelendirilmiş manifold podları, boru hattı uç terminalleri (PLET'ler) ve akış hattı bağlantı sistemlerindeki süper dubleks ve 316 paslanmaz çelik deniz altı borularıyla uyumludur.
• Hidrostatik Test Rigleri: Değerlendirilen ekipmanın test basıncı derecesini aşması gereken valfler, aktüatörler ve kuyu altı aletleri için basınç test manifold montajlarında kullanılır.

Sıkça Sorulan Sorular

S: Dövme soket kaynaklı dirsekler için 3000LBS ve 6000LBS basınç dereceleri arasındaki fark nedir?

C: 6000LBS gösterimi, bağlantı elemanının ortam sıcaklığında 6000 psi maksimum soğuk çalışma basıncı (CWP) için derecelendirildiğini, bunun da 3000LBS derecesinin iki katı olduğunu gösterir. Bu daha yüksek derecelendirme, artırılmış et kalınlığı, geliştirilmiş dövme redüksiyon oranları ve daha sıkı tahribatsız muayene gereksinimleri ile elde edilir. 6000LBS soket kaynaklı bir dirsek, belirgin şekilde daha kalın et kesiti ve daha büyük soket derinliği ile 3000LBS'den görsel olarak ayırt edilebilir. İkisi arasında seçim yaparken, sistem tasarım basıncı, ASME B31.3 Proses Borulama kodu uyarınca güvenlik faktörü gereksinimleri ve boru et kalınlığı (6000LBS hizmeti için Sch 160 veya XXS) hep birlikte dikkate alınmalıdır. 6000LBS dövme paslanmaz çelik dirsek, tepe işletme basınçlarının düzenli olarak 3000 psi'yi aştığı yüksek basınçlı hidrolik sistemler için standart seçimdir.

S: Soket kaynaklı bağlantı, 6000 psi koşulları altında sızdırmaz performansı nasıl sağlar?

C: Soket kaynaklı eklem, boru OD'si ile dirsek bağlantı elemanının soket göbeği arasında bir fileto kaynak oluşturur. Boru ucu ile soket tabanı arasındaki 1/16 inç (1,6 mm) boşluk, kaynak sırasında borunun termal genleşmesinin, çatlak başlatıcı bir gerilim yükselticisi oluşturmadan gerçekleşmesini sağlar. Ortaya çıkan çevresel fileto kaynak, boru patlama basıncını aşan mukavemetle tam nüfuz eden bir sızdırmazlık sağlar. ASME Bölüm V Madde 6'ya göre kaynak sonrası sıvı penetrant muayenesi, yüzey çatlakları, gözeneklilik veya füzyon eksikliği kusurlarının bulunmadığını doğrulamak için tesisimizde tüm soket kaynaklı bağlantılarda gerçekleştirilir. H2S içeren ortamlarda ekşi hizmet uygulamaları için, bu yüksek basınçlı dirsek bağlantı elemanının ısıdan etkilenen bölgesinde sülfit gerilim çatlamasını önlemek için NACE MR0175/ISO 15156 sertlik kontrollü kaynak prosedürleri uygularız.

S: Bu 6000LBS dövme dirsek tam malzeme izlenebilirliği ve üçüncü taraf denetimi ile tedarik edilebilir mi?

C: Kesinlikle. Her dövme paslanmaz çelik dirsek, kimyasal bileşim, mekanik özellikler (çekme mukavemeti, akma mukavemeti, uzama, alan daralması) ve belirtilen test sıcaklıklarında Charpy V-çentik darbe değerlerini belgeleyen bir EN 10204 Tip 3.1 malzeme test raporu ile birlikte tedarik edilir. Tam ısı partisi izlenebilirliği, orijinal çelik değirmen sertifikasından dövme, ısıl işlem, işleme ve son muayene aşamalarına kadar korunur. Tesisimizde hidrostatik testlere, PMI doğrulamasına, boyutsal kontrollere ve NDE prosedürlerine tanıklık etmek üzere Bureau Veritas, DNV, Lloyd's Register, SGS ve TUV dahil olmak üzere üçüncü taraf denetim acentelerini memnuniyetle karşılıyoruz. Kritik hizmet dövme dirsek uygulamaları için talep üzerine radyografik muayene (RT) ve ultrasonik test (UT) dahil ek NDE seçenekleri gerçekleştirilebilir.
