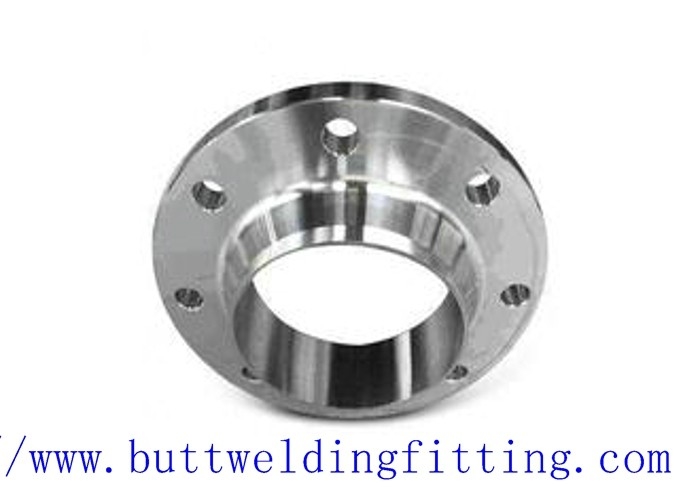

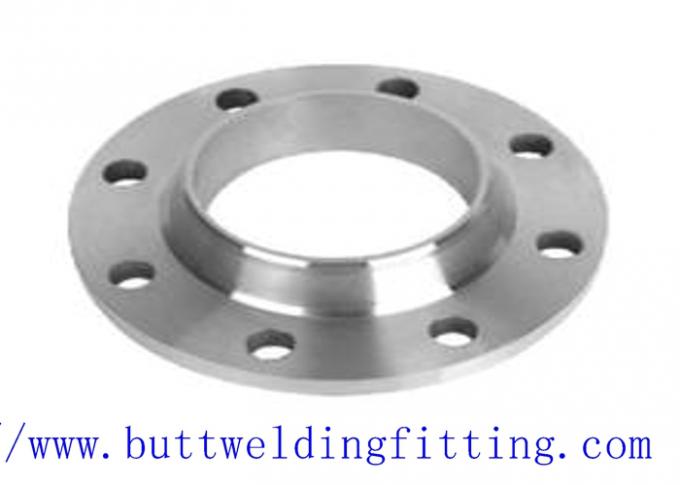

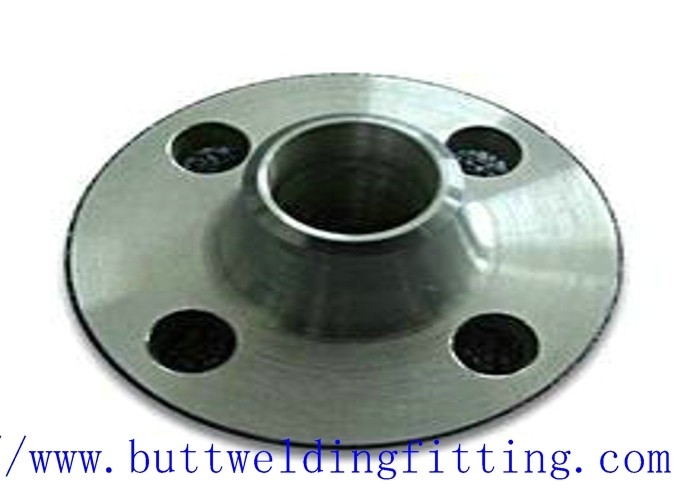

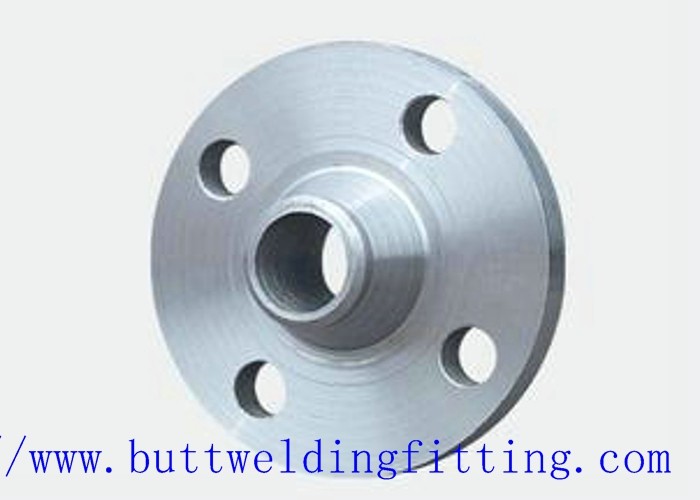

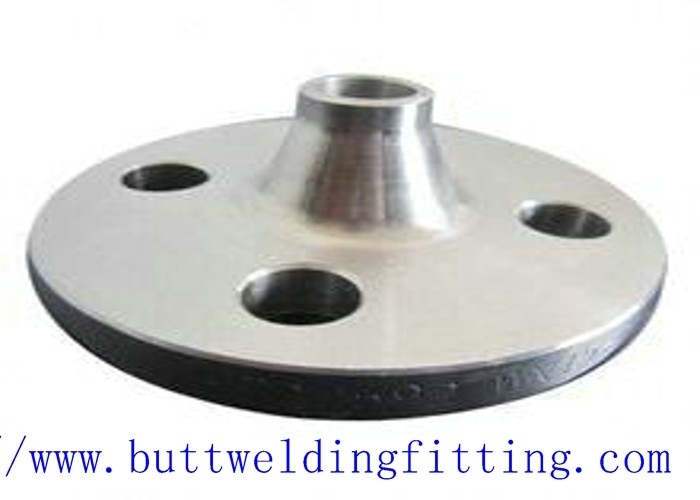

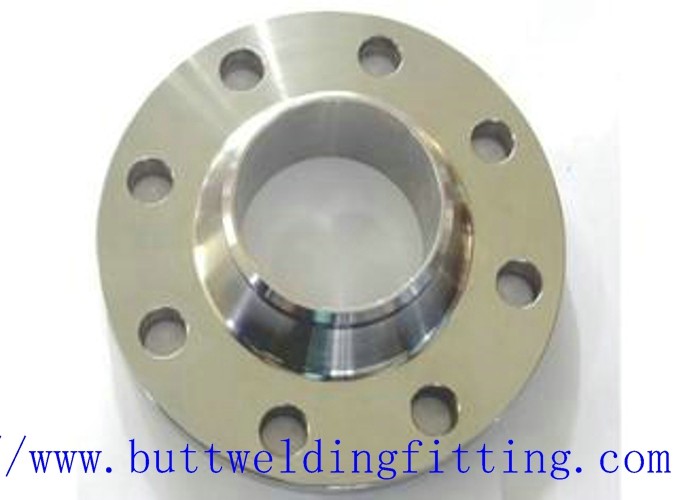

150 # ila 2500 # Dövme Çelik Flanş A182 / F51 / Inconel 625 Karbon Çelik Flanş

Çelik Flanş, Kompakt Flanşlar 1/2 İnç - 48 İnç Ve 150 # - 2500 #, A182 / F51 / İnconel 625 ile.

Kompakt Flanşlar (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• RCF NORSOK NCF5 Serisi

NORSOK L005 koduna dayanarak, yüksek ısıl genleşme ile kritik sızdırmazlık uygulamaları, Yükselticiler, tek nokta bağlama sistemleri, manifoldlar, X-Ağaçları, deniz altı boru hatları, ısı eşanjörleri ve çok sayıda proses boru sistemi gibi döngüsel yükleme için uygundur.

• RCF Avantajı
  • Yerden tasarruf
    • ANSI flanşlarına göre% 70 ~% 80'e varan ağırlık tasarrufu
  • Çift Bağımsız Mühürler daha güvenli hale getirir
    • Pozitif sızdırmazlık yöntemi
  • Entegre sızdırmazlık sistemi (hem içinde hem de dışında)
    • Tasarım sıcaklığı ve basınçta daha geniş aralık
• RCF Çalışma Prensibi
  • RCF kompakt flanş tasarım prensibi, flanş yüzeyinin iki bağımsız conta içermesidir. İlk conta, flanş topuğundaki conta oturma gerilmesinin uygulanmasıyla oluşturulur. Ana conta, IX conta halkasıdır. Sızdırmazlık halkası kuvveti gerilmiş sızdırmazlık halkasında elastik depolanan enerji ile sağlanır. Topuk sızıntısı, sızdırmazlık etkisini arttırmak için sızdırmazlık halkasına etki eden iç basınç verecektir.

• RCF Ölçüsü ve Basınç Oranı
  • 1/2 ”~ 48” ebatlarında ve Sınıf 150 # ila 2500 # arasında basınç oranlarında.
  • İstek üzerine daha büyük boyut ve daha yüksek basınç derecesi.
• RCF Malzemeleri
  • ASTM A105, A350 LF2, LF6, A694 F52® F70
  • AISI 4130, AISI 8630
  • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • İstek üzerine diğer malzemeler
  • RCF IX sızdırmazlık halkası, metal sızdırmazlık halkasının konikliğine eksenel kuvvetler uygulanmakta ve radyal bir sızdırmazlık kuvvetine çevrilmektedir. Ayrıca ön yükün artmasıyla, koniklik kapatılır ve dış kamada yüz yüze temas sağlanırken, ön yükün çoğu cıvatası, topuktaki flanş yüzleri arasında sıkıştırma kuvvetleri olarak aktarılır.
• RCF Tasarım ve Doğrulama
  • Yuhong Special Steel, ASME bölüm VIII Bölüm 1, 2 ve 3'e dayanan hesaplama hizmeti veriyor. Ayrıca, analiz ve tasarım doğrulamasını yapmak için ANSYS yazılım mühendislerimiz var.
