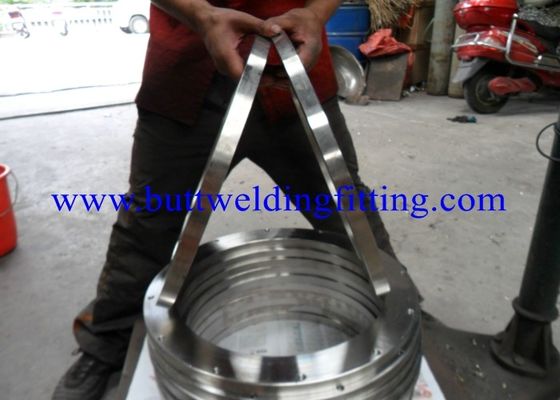

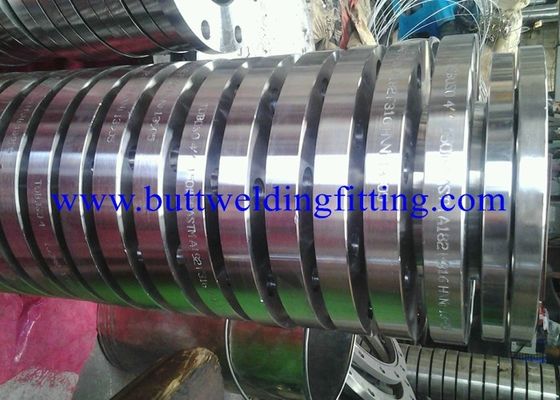

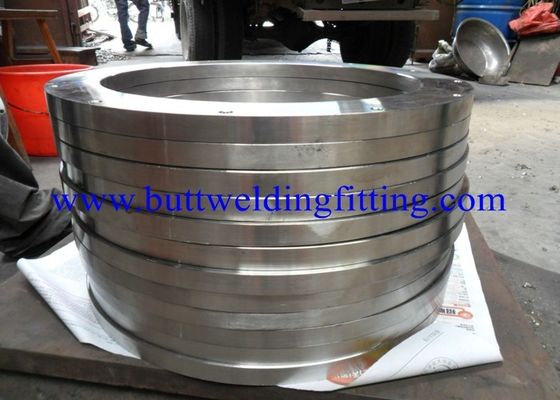

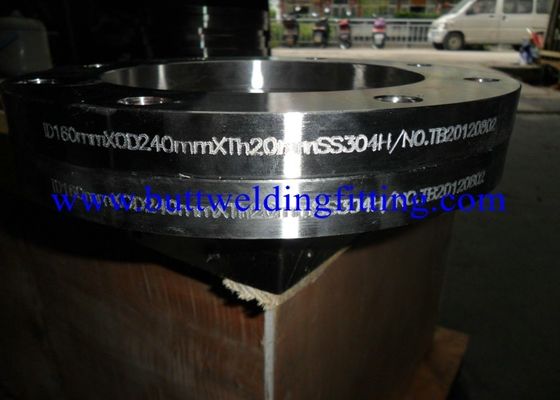

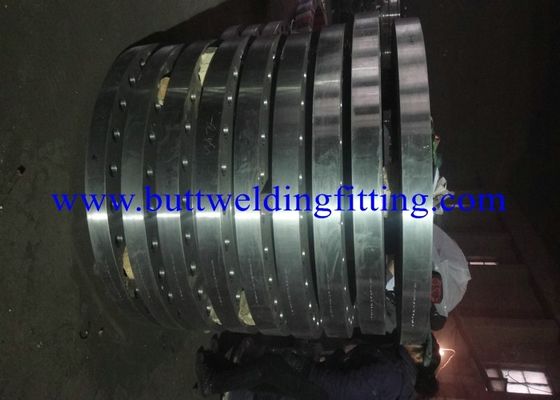

B16.5 Flanş Alın Kaynaklı Flanşlar 2500 LBS Sınıfı Lap Eklem 1/2 1/2 - 100 İnç

  • B16.5 Flange Butt Weld Flanges 2500 LBS Class Lap Joint 1/2 Inch - 100 Inch
  • B16.5 Flange Butt Weld Flanges 2500 LBS Class Lap Joint 1/2 Inch - 100 Inch
  • B16.5 Flange Butt Weld Flanges 2500 LBS Class Lap Joint 1/2 Inch - 100 Inch
  • B16.5 Flange Butt Weld Flanges 2500 LBS Class Lap Joint 1/2 Inch - 100 Inch
  • B16.5 Flange Butt Weld Flanges 2500 LBS Class Lap Joint 1/2 Inch - 100 Inch
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası ANSI ASME API JIS EN DIN GOST
Min sipariş miktarı 100KGS
Fiyat Anlaşılabilir
Ambalaj bilgileri demetleri daha sonra plastik torbalarda
Teslim süresi 15days->
Ödeme koşulları T / T, L / C, Western Union,
Yetenek temini aylık 1500 ton
Ürün ayrıntıları
Standart ANSI/ASME B16.5 Flanş Sınıfı 2500 Bindirmeli Bağlantı Flanşları Renk Beyaz gümüş
Dış çap dn15-dn1000 Tip Bindirme Flanşları
Vurgulamak

Dövülerek Flanşlar ve Ek Parçaları

,

Dövme Parçaları Ve Flanşlar
Mesaj bırakın
Ürün Açıklaması

ANSI / ASME B16.5 Flanş Sınıfı 2500 Lap Mafsal Flanşlar Boyut: 1/2 "(DN15) - 100" (DN2500)

Şartname:

Boyut: 1/2 "(DN15) - 100" (DN2500)

Marka Adı: TOBO

Sınıf: 2500 LBS

Tip: Kepçeli Flanşlar, Gevşek Flanşlar

Uzmanlık: çizim başına

Standart:

ANSI / ASME:

ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

DIN:

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2343

BS:

BS4504, BS4504, BS1560, BS10, vb.

Lap Joint Flanşları (Gevşek Flanşlar), flanşın iç kısmına "ekleyen" karşılık gelen saplama ucuyla kullanılır. Bu tür flanşların en büyük yararı, boru geçme ucuna bir kez kaynak yapıldığında, flanşın cıvata deliklerinin daha kolay hizalanması için dönebilmesidir. Bununla birlikte, mafsal bağlantı flanşları ve bunların uç uçlarının basıncı tutma kabiliyeti, kayar flanşlarla aynıdır. Dış veya değişen kuvvet kuvvetleri yüksek olan durumlar için uygun değildir. Muayene veya birikmeleri gidermek için sık sık sökülmesi gereken bir boru sisteminde avantaj sağlarlar.

ANSI / ASME B16.5 Kucak Mafsal Flanşları

ANSI / ASME B16.5 Flanş Sınıfı 150 Lap Mafsallı Flanşlar

ANSI / ASME B16.5 Flanş Sınıfı 300 Lap Ek Flanş

ANSI / ASME B16.5 Flanş Sınıfı 600 Lap Bağlantı Flanşı

ANSI / ASME B16.5 Flanş Sınıfı 900 Lap Bağlantı Flanşı

ANSI / ASME B16.5 Flanşlı Sınıf 1500 Lap Bağlantı Flanşları

ANSI / ASME B16.5 Flanş Sınıfı 2500 Lap Mafsallı Flanşlar

Dişli Flanş Malzemesi ve Sınıfları:

Paslanmaz Çelik Bağlantı Mafsal Flanşları (Gevşek Flanşlar): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Karbon Çelik Kucak Mafsal Flanşları (Gevşek Flanşlar): ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Alaşımlı Çelik Bağlantı Mafsal Flanşları (Gevşek Flanşlar): ASTM / ASME A / SA 182 ve A 387 F1, F5, F9, F11, F12, F22, F91

Dubleks Çelik Bağlantı Mafsal Flanşları (Gevşek Flanşlar): ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Süper Dubleks Lap Mafsallı Flanşlar (Gevşek Flanşlar): ASTM / ASME A / SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Nikel Alaşımlı Lapa Flanşları (Gevşek Flanşlar): Nikel 200 (UNS No. N02200), Nikel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276) , Alaşım 20 (UNS No. N08020), vb

Bakır Alaşımlı Lapa Eklem Flanşları (Gevşek Flanşlar): UNS No. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No. C 70600 (Cu-Ni-90/10), C71500 (Cu-Ni -70 / 30)

Düşük Sıcaklıklı Karbonlu Çelik Bağlantı Mafsal Flanşları (Gevşek Flanşlar): ASTM A350, LF2, LF3

ANSI / ASME B16.5 Sınıf 2500 Lap Joint Flanş Uygulamaları (Gevşek Flanş)

ANSI / ASME B16.5 Class 2500 Lap Joint Flanşları (Gevşek Flanşlar) Kimyasal ve Petrokimya işlemlerinde kullanılır.

ANSI / ASME B16.5 Class 2500 Lap Joint Flanşları (Gevşek Flanş) elektronikte kullanılmaktadır.

ANSI / ASME B16.5 Sınıf 2500 Lap Joint Flanşlar (Gevşek Flanşlar), gıdaların, sentetik elyafların taşınmasında ürün lığını korumak için işleme ekipmanlarında kullanılır.

ANSI / ASME B16.5 Class 2500 Lap Joint Flanşları (Gevşek Flanş) deniz ve deniz mühendisliğinde kullanılır.

ANSI / ASME B16.5 Sınıf 2500 Lap Mafsallı Flanşların Özellikleri (Gevşek Flanşlar)

ANSI / ASME B16.5 Class 2500 Lap Joint Flanşları (Gevşek Flanşlar) çeşitli indirgen kimyasallara karşı oldukça dirençlidir.

ANSI / ASME B16.5 Sınıf 2500 Lap Eklem Flanşları (Gevşek Flanşlar), kostik alkalilere karşı mükemmel direnç gösterir.

ANSI / ASME B16.5 Sınıf 2500 Lap Joint Flanşları (Gevşek Flanşlar) yüksek elektriksel iletkenliğe sahiptir.

ANSI / ASME B16.5 Sınıf 2500 Lap Eklem Flanşları (Gevşek Flanşlar) damıtılmış ve doğal sulara karşı mükemmel korozyon direncidir.

ANSI / ASME B16.5 Class 2500 Lap Joint Flanşları (Gevşek Flanşlar) nötr ve alkali tuz çözeltilerine karşı dirençlidir.

ANSI / ASME B16.5 Sınıf 2500 Lap Joint Flanşları (Gevşek Flanşlar) kuru floriye karşı mükemmel direnç gösterir.

ANSI / ASME B16.5 Sınıf 2500 Lap Joint Flanşlar (Gevşek Flanşlar), kostik sodaların işlenmesinde yaygın olarak kullanılır.

ANSI / ASME B16.5 Sınıf 2500 Lap Joint Flanşları (Gevşek Flanş) termal, elektriksel ve manyetostriktif özelliklere sahiptir.

ANSI / ASME B16.5 Sınıf 2500 Lap Eklem Flanşları (Gevşek Flanşlar), düşük sıcaklıklarda ve konsantrasyonlarda hidroklorik ve sülfürik asitlere bir miktar direnç sunar.

ANSI / ASME B16.5 Class 2500 Lap Joint Flanşlarının Boyutları (Gevşek Flanşlar)

Boru Normal Çapı OD Flanş Thk. Flanş Min Diam.
arasında
merkez 		Uzunluk Hub.Y delik Köşe
yarıçap
Bore
arasında
gömülmüş
flanş 		Diam.
Bolt
Daire 		Diam.
Bolt
delikler 		Numara
Cıvata 		Diam. arasında
Vidalar
(inç) 		KİLOGRAM 1 POUND = 0.45 KG
inç dn O C X Y B R, MİLATTAN ÖNCE BH BN BD
1/2" 15 133.4 30.2 42.9 39.6 22.9 3 88.9 22.4 4 3/4" 3 6.6
3/4" 20 139.7 31.8 50,8 42.9 28.2 3 95.3 22.4 4 3/4" 4 8.8
1" 25 158.8 35.1 57.2 47,8 35.1 3 108 25.4 4 7/8" 5 11
1-1 / 4" 32 184.2 38.1 73.2 52.3 43.7 4.8 130 28.4 4 1" 8 17.6
1-1 / 2" 40 203.2 44,5 79.2 60.5 50 6.4 146.1 31.8 4 1 1/8 " 11 25
2" 50 235 50,8 95.3 69.9 62.5 7.9 171.5 28.4 8 1" 17 38
2-1 / 2" 65 266.7 57.2 114.3 79.2 75.4 7.9 196,9 31.8 8 1 1/8 " 25 55
3" 80 304,8 66.5 133.4 91.9 91.4 9.7 228.6 35.1 8 1 1/4 " 38 83
3-1 / 2" 90 - -
4" 100 355.6 76.2 165.1 108 116.8 11.2 273,1 41,1 8 1 1/2 " 58 127
5" 125 419,1 91.9 203.2 130 144.5 11.2 323,9 47,8 8 1 3/4 " 95 210
6" 150 482.6 108 235 152.4 171.5 12.7 368.3 53.8 8 2" 146 323
8" 200 552,5 127 304,8 177.8 222.3 12.7 438.2 53.8 12 2" 220 485
10" 250 673.1 165.1 374,7 228.6 277,4 12.7 539,8 66.5 12 2 1/2 " 420 925
12" 300 762 184.2 441.5 254 328.2 12.7 619,3 73.2 12 2 3/4 " 590 1300
