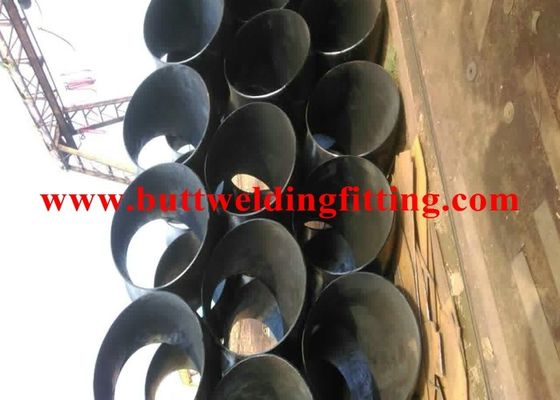

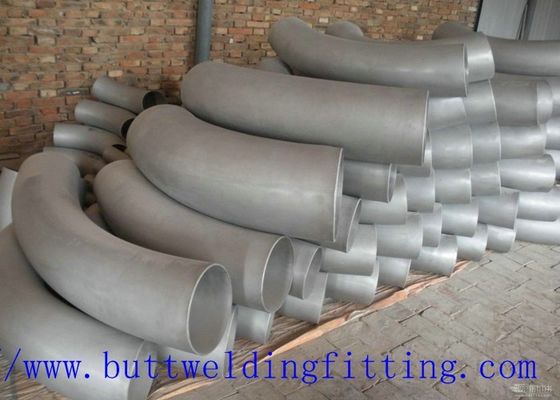

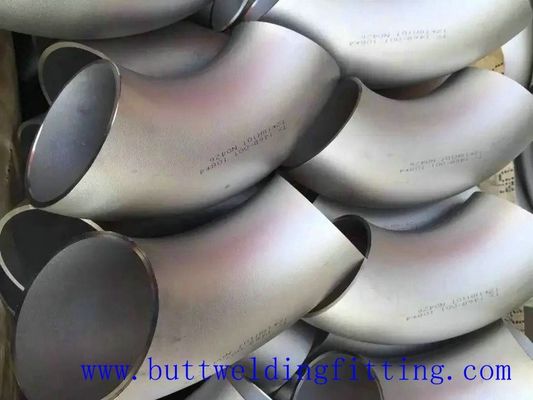

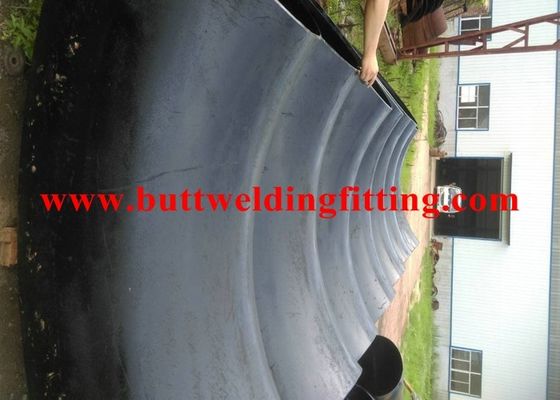

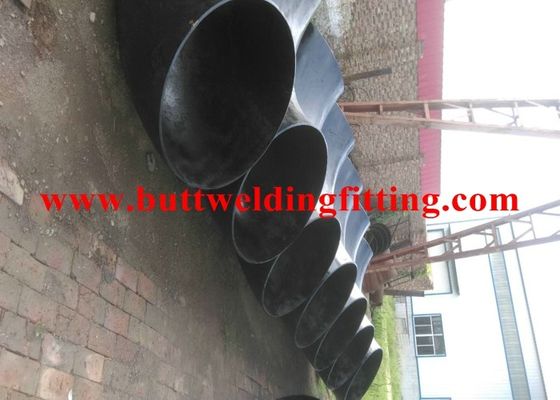

Paslanmaz Çelik / Karbon Çelik Büyük Çaplı Alın Kaynak Dirsek ASTM 304 316L

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası ASTM 304 / 316L
Min sipariş miktarı 1ADET
Fiyat Anlaşılabilir
Ambalaj bilgileri KAT AHŞAP DURUMUNDA YA DA PALET
Teslim süresi 15 iş günü
Ödeme koşulları T / T, D / P, D / A, Batı Birliği
Yetenek temini 9800000PCS AYLIK
Ürün ayrıntıları
Ürün adı Paslanmaz Çelik Dirsek Tip Dirsek, Tee, Redüktör, Kapak, Flanş, Boru
Başvuru Sanayi teknoloji Dövme
OD 60.30-610.00mm Yüzey İşlem kumlama, Kum Haddeleme, Kumlama
yarıçap 2D 3D 5D
Vurgulamak

Paslanmaz Çelik 90 Derece Dirsek

,

Alın Kaynaklı Dirsek
Mesaj bırakın
Ürün Açıklaması
Paslanmaz Çelik 304 / 316L Boru Dirsekler 90 Derece LR Ayna Bitmiş

Büyük çaplı dirsek, genellikle 90 ° veya 45 ° açıyla düz uzunluktaki boruları birleştiren ve sıhhi tesisat, havalandırma, kaynak ve otomotiv uygulamalarında engellerden kaçınılması için kavisli bağlantı parçalarıdır.
Büyük Çaplı dirsekler
Büyük Çaplı dirsekler

Boyut:
5 "-62" İnç, DN15-DN1480
Duvar kalınlığı: Sch5-Sch160 XXS

Malzeme:
Karbon çeliği: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Alaşımlı çelik: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Paslanmaz çelik: ASME A403 WP304, 304L, 316, 316L, 310
Standartlar: ANSI, DIN, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME

Kullanımı:
Petrol, kimyasal, güç, gaz, metalurji.

Boru dirseklerimiz enerji üretimi, petrol, doğal gaz, kimyasallar, gemi yapımı, ısıtma, kağıt yapımı, metalurji ve benzeri pek çok endüstride yaygın olarak kullanılmaktadır.

45 derece Uzun Yarıçapı dirsek

Sunny Steel, 45 derece Uzun Yarıçaplı Dirsek Üreticisi, ihracatçısı ve Tedarikçisidir. 45 derecelik Uzun Yarıçapı Dirsek üstün kaliteli hammaddeler kullanılarak üretilmiştir. Alın kaynağı 45 derece LOng Radius Dirsek, farklı çaplardaki boruları bağlamak için kullanılır ve çeşitli kimyasallar, inşaat endüstrisi, kağıt, çimento ve gemi imalatçılarında geniş uygulamalar bulur.

Long Radius 45 derece dirseğimizi (1D D711.2 ～ D1219.2) üretmek için sadece ürün kalitesini artırmakla kalmayıp aynı zamanda hammadde tasarrufu da sağlayabilen gelişmiş üretim ekipmanlarını benimsedik.

45 derece Uzun Yarıçapı dirsek Boyut:
Dikişsiz dirsek: 1/2 "～ 24" DN15 ～ DN600
Kaynak dirseği: 6 "～ 72" DN150 ～ DN1800

Duvar kalınlığı :
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xx'ler, sch5s, sch20s, sch40s, sch80s
Maksimum duvar kalınlığı: 200mm

Malzemeler
Karbon çeliği: ASTM / ASME A234 WPB-WPC
Alaşımlı çelik: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Paslanmaz çelik: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321 H ASTM / ASME A403 WP 347-347H
Düşük sıcaklık çeliği: ASTM / ASME A402 WPL 3-WPL 6
Yüksek performanslı çelik: ASTM / ASME A860 WPHY 42-46-52-60-65-70

Standartlar
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Endüstriyel işlemler
Bükme, sıkma, presleme, dövme, işleme ve daha fazlası

Hizmet Verilen Sektörler
Boru dirseklerimiz enerji üretimi, petrol, doğal gaz, kimyasallar, gemi yapımı, ısıtma, kağıt yapımı, metalurji ve benzeri pek çok endüstride yaygın olarak kullanılmaktadır.

ASME B16.9 Alın Kaynaklı 45 Derece Uzun Yarıçaplı Dirsek Ölçüleri

ASME B16.9 Alın Kaynaklı 45 Derece Kısa Yarıçaplı Dirsek Ölçüleri

NPS OD
D 		90 derece
Uzun yarıçapı
Merkezi Uca
bir 		45 derece
Uzun yarıçapı
Merkezi Uca
B 		90 derece
3 boyutlu
Merkezi Uca
bir 		45 derece
3 boyutlu
Merkezi Uca
B
1/2 21.3 38 16 - -
3/4 26,7 38 19 57 24
1 33.4 38 22 76 31
1 ¼ 42.2 48 25 95 39
1 ½ 48,3 57 29 114 47
2 60.3 76 35 152 63
2½ 73 95 44 190 79
3 88.9 114 51 229 95
3 ½ 101.6 133 57 267 111
4 114.3 152 64 305 127
5 141.3 190 79 381 157
6 168.3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

ASME B16.9 45 ° Uzun Yarıçapı Dirsek Boyutlu Tolerans

BOYUTLU TOLERANSLAR - ELBOWS
Tüm bağlantı parçaları için Dirsekler 90/45 derece 180 ° İade
Nominal Boru Boyutu (NPS) Dış Ø
Bevel şirketinde 		İç Ø
sonunda 		Duvar kalınlığı
t / t1 		Merkezden Sona Dim. ABCM Merkezden Merkeze Dim.
O 		Yüz Dim.
K 		Bitlerin Hizalanması
U
1/2, 2 1/2 1 0.8 Değil 2 7 7 1
3 bir 3 1/2 1 1,6 az 2 7 7 1
4 +2 -1 1,6 göre 2 7 7 1
5 bir 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 nominal 2 7 7 1
10 +4 -3 3,2 kalınlıkları 2 7 7 2
12 ve 18 +4 -3 3,2 3 10 7 2
20, 24 +6 -5 4,8 3 10 7 2
26, 30 +7 -5 4,8 3 ..... ..... .....
32, 48 +7 -5 4,8 5 ..... ..... .....

Açısallık Toleransları
ND Maksimum kapalı açı Max düzlem dışı
S P
1/4 1 2
5 bir 8 2 4
10, 12 3 5
14, 16 3 7
18 bir 24 4 10
26, 30 5 10
32, 42 5 13
44, 48 5 20
