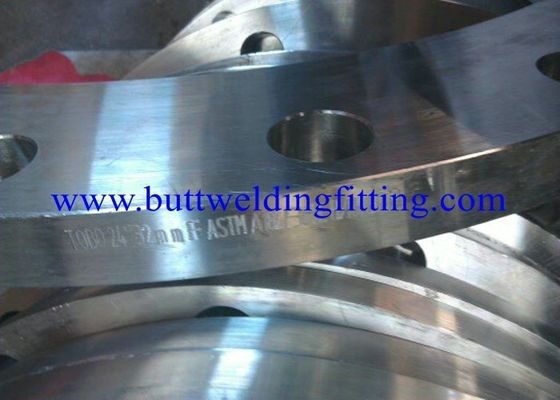

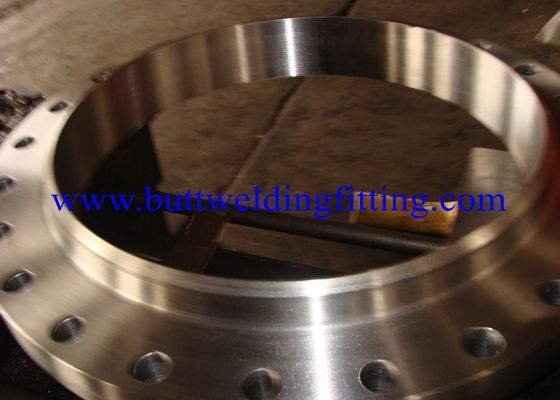

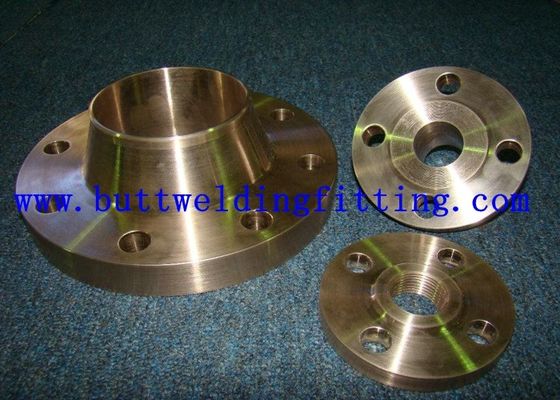

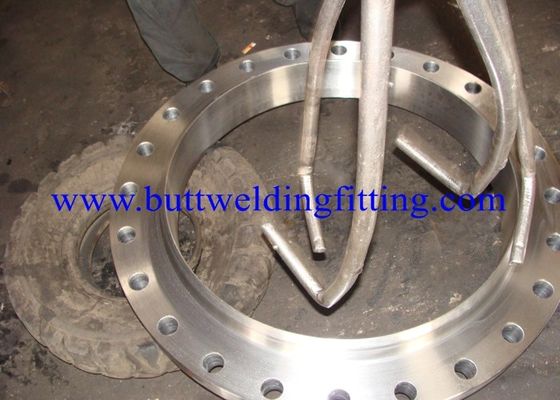

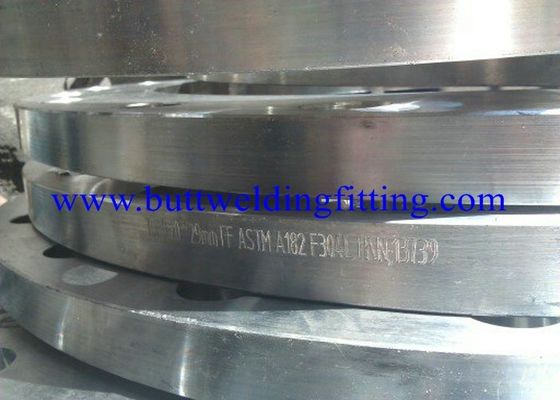

Boru Toplama için Paslanmaz Çelik 316L WNRF Kaynak Boyunlu Flanşlar DN100 Pn16 Sınıf 150

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
Menşe yeri Çin
Marka adı TOBO
Sertifika SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Model numarası 31254 1.4547 254 SMO
Min sipariş miktarı 1ADET
Fiyat US $ 10 - 100 / Kilogram
Ambalaj bilgileri Çelik bant ile bağlı veya müşterinin ihtiyaçlarına göre denize ahşap kutuları veya paletler
Teslim süresi 30% T / T veya LC ile ön ödeme aldıktan sonra 30 gün
Ödeme koşulları L/c, T/T, Western Union
Yetenek temini Ay başına 50 Metrik Ton / Metrik Ton
Ürün ayrıntıları
Tip Plaka flanşı OD 9,5 ila 219 mm
Sınıf Değerlendirmesi 150#~2500# bakan RF(yükseltilmiş yüz);FF(düz yüz);RTJ(halka tipi bağlantı);RJ(halka bağlantı yüzü) TG(dil ve oluk yüz
Üretim süreci Push, Press, Forge, Cast, vb. Paketleme Ahşap kasalar, paletler, naylon torbalar veya müşterilerin ihtiyaçlarına göre
ADEDI 1 parça Teslimat süresi Miktarına bağlı olarak 10-100 gün
Ödeme şartları L/C,T/T gönderi FOB Tianjin/Shanghai, CFR, CIF vb.
Uygulama Boru hattı ve vana bağlantısı Yüzey İşlem Turşu, 2B, No.4, BA, Saç Çizgisi, Ayna
Vurgulamak

dövme flanşlar ve bağlantı parçaları

,

alın kaynaklı flanşlar
Mesaj bırakın
Ürün Açıklaması
DIN 2633 PN16 KAYNAK BOYASI FLANŞ WNRF Sınıf 150 / Sınıf300 / Sınıf 900

Özellikler

Boyut:

DN veya istediğiniz gibi planlayın

Malzeme:

Paslanmaz çelik

Standart:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB vb.

Anavatan:

Shanghai, çin (anakara)

Model numarası:

Dövme Flanş

Standart veya standart dışı:

Standart

Ürün adı:

DIN 2633 PN16 KAYNAK BOYASI FLANŞ WNRF Sınıf 150 / Sınıf300 / Sınıf 900

Tür:

Dövme Flanş

Yüzey işleme:

Turşu, 2B, Sayı 4, BA, Saç Çizgisi, Ayna

Tekniği:

ERW

Uygulama:

Uygulama: motor, inşaat, yağ, ilaç, yemek ...

Ticari Terim:

FOB, CIF, CFR, EXW

Boyut aralığı:

OD 9.5 ila 219mm WT 0.25mm ila 3mm

Adedi:

500kg

Numune:

Evet, sık kullanılan müşteriler için ücretsiz
Paketleme

Paketleme Detayları:

1. Ahşap Palet
2. Anti-ıslak dokuma çanta
3. gerektiği gibi

Teslimat Detayı:

7-10 gün, nihai miktara göre

Flanş Ölçüleri ve Yaklaşık Kütle
Almanya standart flanş DIN 2633 kaynak boyunlu flanşlar; nominal basınç 16
Vorschweißflansche DIN 2633 Nenndruck 16
Gelinler DIN 2633'lü collerette press: presion nominale 16
Boru flanş Boyun Yükseltilmiş yüz Vidalar Ağırlık
(7,85 Kg / dm3)
Oy d1 D b k h1 d3 s r h2 d4 f delikler iplik d2 Kilogram
Çap ISO Serileri DIN Serisi
15 - 20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0648
21,3 - 32
20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0952
26,9 - 40
25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
33,7 - 45
32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
42,4 - 56
40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
48,3 - 64
50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
60,3 - 75
65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
114,3 - 131
125 - 133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
139,7 - 156
150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
168,3 - 184
(175) 193,7 - 315 24 270 60 210 5,4 10 12 242 3 8 M 20 22 9,85
200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 12 M 20 22 11
250 - 267 405 26 355 70 285 6,3 12 16 320 3 12 M 24 26 15,6
273 - 292
300 323,9 - 460 28 410 78 344 7,1 12 16 378 4 12 M 24 26 22
350 355,6 - 520 30 470 82 390 8 12 16 438 4 16 M 24 26 31,2
- 368 28,8
400 406,4 - 580 32 525 85 445 8 12 16 490 4 16 M 27 30 39,3
- 419 36,3
(450) 457 - 640 34 585 85 490 8 12 16 550 4 20 M 27 30 44,3
500 508 - 715 34 650 90 548 8 12 16 610 4 20 M 30 33 61
600 610 - 840 36 770 95 652 8,8 12 18 725 5 20 M 33 36 75,4
700 711 - 910 36 840 100 755 8,8 12 18 795 5 24 M 33 36 77
800 813 - 1025 38 950 105 855 10 12 20 900 5 24 M 36 39 101
900 914 - 1125 40 1050 110 955 10 12 20 1000 5 28 M 36 39 122
1000 1016 - 1255 42 1170 120 1058 10 16 22 1115 5 28 M 39 42 162
NOT:
1. DIN 2526'ya göre yüzleşme
Düz surat:
Form A, İhtiyaç duymadan yüz
Form B, Yüz Rz = 160, işlenmiş (40 um'den yumuşak değil)
Yükseltilmiş Yüz:
Form C, Yüz Rz = 160, işlenmiş (40 um'den yumuşak değil)
Form D, Yüz Rz = 40, işlenmiş
Form E, Yüz Rz = 16, işlenmiş
2. DIN 2512'ye göre dil ve oluk
Form F, Dil
Form N, Oluk
3. DIN 2513, DIN 2514'e göre Erkek ve Dişi
Form V13, V14, Erkek
Form R13, R16, Kadın
4. DIN 2695'e uygun olarak PN64-PN400 diyafram kaynaklı ambalajlar için chemfering
5. DIN 2696'ya göre lens şeklindeki bağlantılarda, PN64-PN400'de kullanılır.
Üretim Kapasitesi ve Satın Alma Detayları
1. Flanş Ölçüsü DN15 - DN2000 (1/2 "- 80"), Dövme Flanş.
2. Malzeme Karbon Çelik: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105
3. Malzeme Paslanmaz Çelik: ASTM A182 F304, F304L, F316, F316L, F321 vb.
4. Flanşlar Paslanma Önleyici: Paslanma Önleyici Yağ, Siyah Boya, Sarı Boya Kaplama, Sıcak Daldırma Galvaniz, Soğuk Galvaniz vb.
5. Aylık Çıktı: Aylık 3000 ton.
6. Teslimat şartları: CIF, CFR, FOB, EXW.
7. Ödeme koşulları: havale (t / t), geri dönülmez l / c görüşte vb
8. Minimum Sipariş Miktarı: 1Ton veya 100 Adet.
9. Kalite Garantisi: EN10204 3.1 Sertifika, Değirmen Sertifikası, Üçüncü Şahıs Muayene, Ücretsiz Değiştirme Servisi.
10. Flanş Piyasasında Daha Fazla Gereksinim Bulun.
