ÇUBUKLU TEE ASTM A815 WP- UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S

ÇUBUKLU TEE ASTM A815 WP- UNS S31803 DN300 (12 IN) X DN300 (12 IN) SCH80S

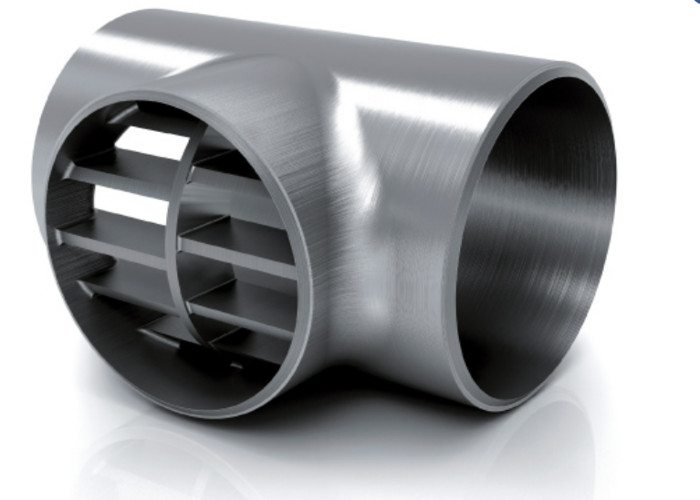

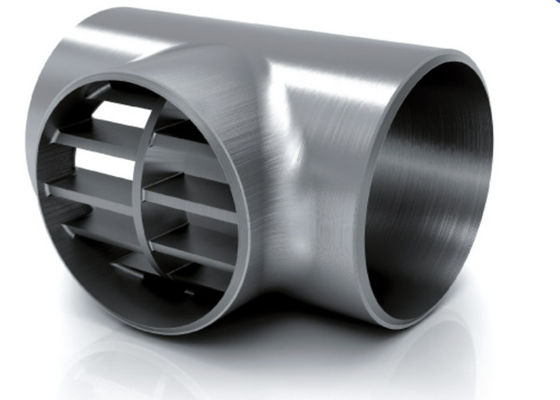

Çubuklu bir tee, boru hatlarında kullanılan ve pikin bir dal bağlantısından aşağı hareket etmesini engelleyen dahili olarak kaynaklanmış bir kısıtlama çubuğuna sahip olan bir dal ile bir tee veya herhangi bir bağlantıdır.

Çubuklu tişört için tasarım konuları

Çubuklu tişört, domuz için bir gereklilik olduğunda kullanılacaktır.Bu nedenle, uygulamalarının çoğu boru hattında veya denizaltı alanında bulunabilir.

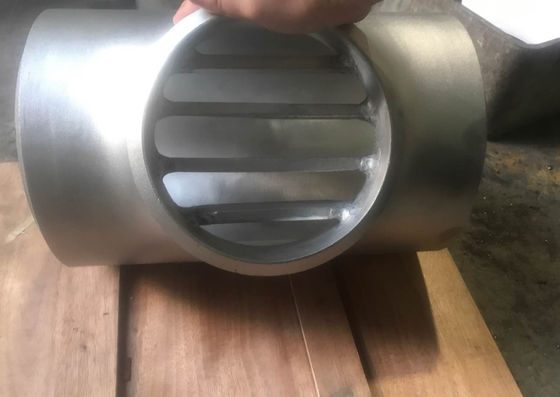

Dalda dahili olarak kaynak yapılan çubuk plakalar, pikin yön değiştirmesini veya branşman çıkışında sıkışmasını önlemek içindir.

Çubuk plakaların tasarımı, pikin ana borudan geçmesi için düzgünlüğü sağlamak ve aynı zamanda branşman içinden akması amaçlanan akışı etkilememek için yeterli miktarda, kalınlıkta ve yeterli aralıkta olmalıdır.Normal uygulama, kılavuzlu çubuklardan sonra branşman boru hattındaki açıklığın ana boru hattı alanının %40'ından fazla olmamasını sağlamaktır.

Branşman bağlantısındaki çubukların boyutu, akışı kısıtlamayacak kadar küçük, akışın basıncını sürdürecek kadar büyük olmalıdır.

Pürüzsüzlüğü sağlamak için, çubuk plakaların dal eğriliğine uygun bir taşlama olması gerekir.Keskin kenarların, sıçramaların ve frezlerin çıkarılması gerekir.Pigleme işleminin bu düzgünlüğü, domuzun sensörünü hasardan korumak için önemlidir.

Yukarıdaki Shell DEP 31.40.10.13-Gen Şekil 4'e bakın;çubuk plakaların sayısı iki (2) parça ile başlar ve dalın ID'si arttıkça artar.

Çubuk plakaları ideal olarak eşit aralıklarla yerleştirilecektir.

Daha büyük tişört için (14 inç ve üzeri boyut), domuz tarafından vurulduğunda çubuğun sertliğini desteklemek için ortada bir köprü plakası olacaktır.

Çubuk plakaların malzemesi, kaynaklanabilirlik için yaygın olarak kullanılan tee malzemesiyle aynıdır.

Standart uygulama, kılavuz çubukların doğrudan ekstrüzyon boynunun yüksek gerilimli yoğun bölgelerine kaynaklanmasından kaçınmaktır.Çubuk uçları dala uyacak şekilde işlenmelidir.

Ana metal üzerinde Kaynak Tamiri yasaktır.
