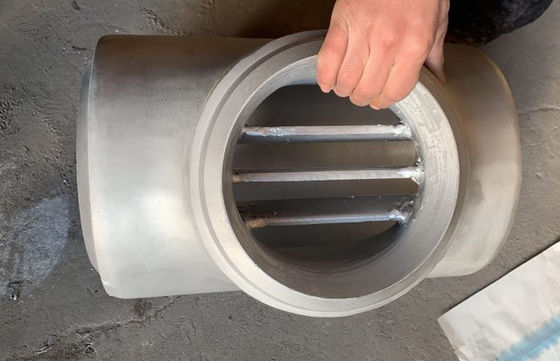

ÇUBUKLU TEE ASTM A815 UNS S31803 DN200 SCH40S

  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
Menşe yeri Çin
Marka adı TOBO
Sertifika ISO
Model numarası Uns S31803
Min sipariş miktarı 1 parça
Fiyat 1.2USD
Ambalaj bilgileri Kontrplak ahşap kasalar
Teslim süresi 7 iş günü
Ödeme koşulları T/T, Western Union,
Yetenek temini 30000 ADET
Ürün ayrıntıları
İsim çubuklu tişört Malzeme Uns S31803
standart ASTM A815 Boyut DN200
Kalınlık SCH40S ADEDI 1 parça
Vurgulamak

Çubuklu Paslanmaz Çelik Te

,

DN200 Paslanmaz Çelik Te

,

Buttweld Çubuklu Tee Uydurma
Mesaj bırakın
Ürün Açıklaması

ÇUBUKLU TEE ASTM A815 WP- UNS S31803 DN200 SCH40S



Tüm alın kaynaklı bağlantıların uçları, östenitik paslanmaz çelik için 4 mm'yi veya ferritik paslanmaz çelik için 5 mm'yi aşan duvar kalınlığına göre pahlıdır.Gerçek duvar kalınlığına bağlı olarak eğimin şekli.Bu eğimli uçlar, bir "Alın kaynağı" yapabilmek için gereklidir.

ASME / ANSI B16.9 ve ASME / ANSI B16.28'e göre Kaynak Eğimi





Çubuklu tişört için tasarım konuları

Çubuklu tişört, domuz için bir gereklilik olduğunda kullanılacaktır.Bu nedenle, uygulamalarının çoğu boru hattında veya denizaltı alanında bulunabilir.

Dalda dahili olarak kaynak yapılan çubuk plakalar, pikin yön değiştirmesini veya branşman çıkışında sıkışmasını önlemek içindir.

Çubuk plakaların tasarımı, pikin ana borudan geçmesi için düzgünlüğü sağlamak ve aynı zamanda branşman içinden akması amaçlanan akışı etkilememek için yeterli miktarda, kalınlıkta ve yeterli aralıkta olmalıdır.Normal uygulama, kılavuzlu çubuklardan sonra branşman boru hattındaki açıklığın ana boru hattı alanının %40'ından fazla olmamasını sağlamaktır.

Branşman bağlantısındaki çubukların boyutu, akışı kısıtlamayacak kadar küçük, akışın basıncını sürdürecek kadar büyük olmalıdır.

Pürüzsüzlüğü sağlamak için, çubuk plakaların dal eğriliğine uygun bir taşlama olması gerekir.Keskin kenarların, sıçramaların ve frezlerin çıkarılması gerekir.Pigleme işleminin bu düzgünlüğü, domuzun sensörünü hasardan korumak için önemlidir.

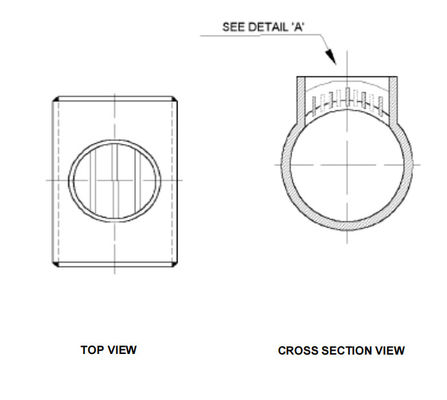

Yukarıdaki Shell DEP 31.40.10.13-Gen Şekil 4'e bakın;çubuk plakaların sayısı iki (2) parça ile başlar ve dalın ID'si arttıkça artar.

Çubuk plakaları ideal olarak eşit aralıklarla yerleştirilecektir.

Daha büyük tişört için (14 inç ve üzeri boyut), domuz tarafından vurulduğunda çubuğun sertliğini desteklemek için ortada bir köprü plakası olacaktır.

Çubuk plakaların malzemesi, kaynaklanabilirlik için yaygın olarak kullanılan tee malzemesiyle aynıdır.

Standart uygulama, kılavuz çubukların doğrudan ekstrüzyon boynunun yüksek gerilimli yoğun bölgelerine kaynaklanmasından kaçınmaktır.Çubuk uçları dala uyacak şekilde işlenmelidir.

Ana metal üzerinde Kaynak Tamiri yasaktır.



Parametre tişört çubuklu tişört
Tanım Standart Boru Bağlantısı Özel bir boru bileşeni türü
Üretme Genellikle Ekstrüzyon veya dövme ile Çoğunlukla Fabrikasyon
Kullanmak Hem borulama hem de boru hattı mühendisliğinde kullanılır domuz başlatıcı/alıcı yakınında boru hattı mühendisliğinde kullanılır
Tasarım Kodu / Standart ASME B 16.9/MSS SP 75 Shell DEP 31.40.10.13-Gen veya ISO 15590-2
Üretim adedi Toplu olarak büyük ölçekli Küçük miktarları seçin (özel yapım)
Maliyet Daha ucuz Normal Tee'den daha pahalı



ÖRGÜLÜ TEES MALZEME VE SINIFLARI:

Paslanmaz Çelik Çubuklu Tees :

ASTM A403 WP 304/ 304L/ 304H/ 316/ 316L/ 317/ 317L/ 321/ 310/ 347/ 904L

Karbon Çelik Çubuklu Tees :

ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70

Alaşımlı Çelik Çubuklu Tees :

ASTM A234 WP1/ WP5/ WP9/ WP11/ WP22/ WP91

Nikel Alaşımlı Çubuklu Tees:

ASTM / ASME SB 336 UNS 2200 (Nikel 200), UNS 2201 (Nikel 201), UNS 4400 (Monel 400), UNS 8020 (Alaşım 20 / 20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 ( Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

Dubleks & Süper Dubleks Çelik Çubuklu Tees :

ASTM A815, ASME SA815 UNS NO S31803, S32205.Werkstoff No. 1.4462



Tip ANSI B16.9 ASTM A403 WP316L Eşit Tee
Boyut Dikişsiz 1/2" ila 48", 72" ile Kaynaklı
duvar kalınlığı Sch5S-Sch160, XS,XXS
standartlar ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH ve HG vb.
Malzeme

Paslanmaz Çelik: ASTM A403 WP304, 304L, 310, 316, 316L, vb

Karbon Çeliği: ASTM A234 WPB, WPC ASTM A105 WPHY 42, vb.

Alaşımlı Çelik: ASTM A234 WP1, vb. Düşük Sıcaklık: ASTM A420 WPL 1, vb.

Dubleks ve süper dubleks çelik: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550
Yüzey işleme Kum Yuvarlama, Kumlama, Asit Temizleme.
Paketleme Tahta sandık, palet veya müşteri ihtiyacına göre
Uygulamalar

Petrol, kimya, güç, gaz, metalurji, gemi yapımı, inşaat vb.















































ÇUBUKLU TEE ASTM A815 UNS S31803 DN200 SCH40S
