Karbon Çelik 90° Takviye Pedi Veya RePAD Veya RF Ped Boru Bağlantısı 6'' SCH40



Takviye Pedi Nedir?



Takviye Pedi veya RePAD veya RF Ped (Şekil 1), bir bağlantı parçasının etrafına sarılan ve bağlantıya güç ekleyen halka şeklinde bir paddedir.

Borunun eğimine uyum sağlamak için bükülmüş yuvarlak metal bir rondelaya benzer.

Boru boyutu arttıkça, bağlantı parçalarının maliyeti artar. Bazen bu tür parçalar standart olarak bulunmaz.



Bu nedenle, ana boruda bir delik açıp bağlantı parçasını boruya kaynaklayarak T parçası imal etmek standart bir yöntemdir.

Ancak düz borunun delindiği kesim, o deliğin varlığı nedeniyle zayıf bir kesit haline gelir.

Bu nedenle, o bölgedeki basıncı karşılamak ve gerilme yoğunluğunu azaltmak için kalınlık, takviye pedi veya RF Ped şeklinde yerel olarak artırılır.

Benzer bir durum Basınçlı Kap Nozul Bağlantıları için de ortaya çıkar.

Ekipman nozullarının basınç ve yük taşıma kapasitesini artırmak için RF Pedler kaynaklanır.

Bu takviye pedleri boruya ek güç ve kapasite sağlar.

Malzeme



Karbon çelik, paslanmaz çelik, alaşımlı çelik, dubleks paslanmaz, nikel alaşımlı çelik Karbon çelik
ASTM A234 WPB, WPC; Paslanmaz çelik
304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306;
304H/UNS S30409/1.4948;
309S/UNS S30908/1.4833
309H/UNS S30909;
310S/UNS S31008/1.4845;
310H/UNS S31009;
316/UNS S31600/1.4401;
316Ti/UNS S31635/1.4571;
316H/UNS S31609/1.4436;
316L/UNS S31603/1.4404;
316LN/UNS S31653;
317/UNS S31700;
317L/UNS S31703/1.4438;
321/UNS S32100/1.4541;
321H/UNS S32109;
347/UNS S34700/1.4550;
347H/UNS S34709/1.4912;
348/UNS S34800;
Alaşımlı çelik

ASTM A234 ,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92,; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65;

ASTM A420 WPL3/WPL6/WPL9;

Dubleks çelik

ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401;
ASTM A182 F55/S32760/1.4501/Zeron 100;
2205/F60/S32205;
ASTM A182 F44/S31254/254SMO/1.4547;
17-4PH/S17400/1.4542/SUS630/AISI630;
F904L/NO8904/1.4539;
725LN/310MoLN/S31050/1.4466
253MA/S30815/1.4835;
Nikel alaşımlı çelik

Alaşımlı 200/Nikel 200/NO2200/2.4066/ASTM B366 WPN; Alaşımlı 201/Nikel 201/NO2201/2.4068/ASTM B366 WPNL;
Alaşımlı 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC;
Alaşımlı K-500/Monel K-500/NO5500/2.475;
Alaşımlı 600/Inconel 600/NO6600/NS333/2.4816;
Alaşımlı 601/Inconel 601/NO6001/2.4851;
Alaşımlı 625/Inconel 625/NO6625/NS336/2.4856;
Alaşımlı 718/Inconel 718/NO7718/GH169/GH4169/2.4668;
Alaşımlı 800/Incoloy 800/NO8800/1.4876;
Alaşımlı 800H/Incoloy 800H/NO8810/1.4958;
Alaşımlı 800HT/Incoloy 800HT/NO8811/1.4959;
Alaşımlı 825/Incoloy 825/NO8825/2.4858/NS142;
Alaşımlı 925/Incoloy 925/NO9925;
Hastelloy C/Alaşımlı C/NO6003/2.4869/NS333;
Alaşımlı C-276/Hastelloy C-276/N10276/2.4819;
Alaşımlı C-4/Hastelloy C-4/NO6455/NS335/2.4610;
Alaşımlı C-22/Hastelloy C-22/NO6022/2.4602;
Alaşımlı C-2000/Hastelloy C-2000/NO6200/2.4675;
Alaşımlı B/Hastelloy B/NS321/N10001;
Alaşımlı B-2/Hastelloy B-2/N10665/NS322/2.4617;
Alaşımlı B-3/Hastelloy B-3/N10675/2.4600;
Alaşımlı X/Hastelloy X/NO6002/2.4665;
Alaşımlı G-30/Hastelloy G-30/NO6030/2.4603;
Alaşımlı X-750/Inconel X-750/NO7750/GH145/2.4669;
Alaşımlı 20/Carpenter 20Cb3/NO8020/NS312/2.4660;
Alaşımlı 31/NO8031/1.4562;
Alaşımlı 901/NO9901/1.4898;
Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alaşımlı 926;
Inconel 783/UNS R30783;
NAS 254NM/NO8367;
Monel 30C
Nimonic 80A/Nikel Alaşımlı 80a/UNS N07080/NA20/2.4631/2.4952
Nimonic 263/NO7263
Nimonic 90/UNS NO7090;
Incoloy 907/GH907;
Nitronic 60/Alaşımlı 218/UNS S21800
Paket

Ahşap kasalar, paletler, naylon torbalar veya müşterilerin gereksinimlerine göre MOQ
1 adet Teslim süresi
Miktara bağlı olarak 10-100 gün Ödeme koşulları
T/T veya Western Union veya LC Nakliye
FOB Tianjin/Şanghay, CFR, CIF, vb. Uygulama
Petrol/Enerji/Kimya/İnşaat/Gaz/Metalurji/Gemi İnşa vb. Notlar
Diğer malzemeler ve çizimler mevcuttur. Bizimle iletişime geçebilirsiniz.
Takviye pedi neden gereklidir?



RePAD'ler veya RF Pedler, yüksek gerilimli bölgelerdeki bileşenleri ve/veya nozulları kalınlığı yerel olarak artırarak güçlendirmek için kullanılan plakalardır.



Bunlar, kaynaklandıkları ana boru ile aynı boyutta ve malzemeden yapılır.

Borularda veya Basınçlı Kaplarda, nozul veya bağlantı kesişimi şeklinde delikler açılır ve böylece ana boru/kap zayıflar ve yüksek gerilimli bölgeler oluşur.

Bu nedenle, arıza olasılığını azaltmak için bir Takviye Pedi ile bu zayıflığı telafi etmek barizdir, çünkü boru bağlantı parçasını veya basınçlı kap nozulunu güçlendirir.

Takviye Pedi Kullanım Alanları

1. Normalde, hat listesi gerektiriyorsa veya boru malzeme spesifikasyonundaki bağlantı tablosu gerektiriyorsa, takviye pedleri üstten ve alttan bağlantı noktalarında kullanılır.



Takviye pedleri kullanılarak ana borunun tamamının güçlendirilmesine gerek kalmaz.



ASME B 31.3'ün 304.3.3 maddesi, herhangi bir kaynaklı boru bağlantı parçasının takviye gerektirip gerektirmediğini kontrol etmek için denklemler sağlar.

2. Destek trunnion'ları, boru gerilme mühendisleri tarafından belirtildiğinde takviye ile sağlanır.

Trunnion'ların destek yükleri, trunnion'un taşıma kapasitesinden daha fazla olduğunda, yük taşıma kapasitesini artırmak için ana boru ve trunnion bağlantı noktasına takviye pedleri kaynaklanır.

Ancak, dirseklerden gelen trunnion'lardaki takviyenin standart uygulama olarak önerilmediğini unutmayın, bu nedenle mümkün olduğunca kaçınılmalıdır.



Takviye gereksinimi, inşaat ekibine iletilmek üzere izometrik çizimde özellikle belirtilmelidir.

3. Ekipman nozul bağlantıları normalde, nozulların boru tarafından gelen daha fazla yük ve momenti taşıyabilmesi için takviyeli hale getirilir.

4. Bazen, ana boru kalınlığı gerekenden az olduğunda, ayakkabı veya eyer desteği ile ana boru arasına takviye pedleri yerleştirilir.

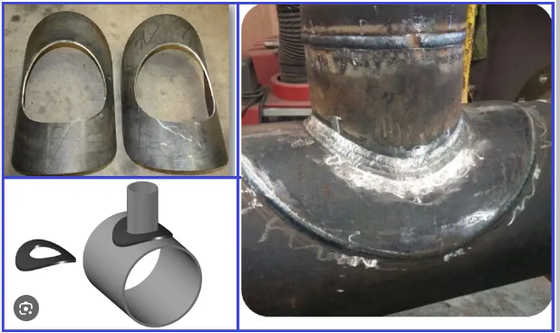

Şekil 1: Tipik Takviye Pedleri

RF PED'in Tasarım Özellikleri



Normalde mühendislik şirketlerinde takviye pedi kalınlığı olarak kullanılan maksimum kalınlık, ana boru kalınlığının 1.5 katıdır.



Standart uygulama, ana boru ile aynı kalınlığı kullanmaktır.

Takviye malzemesi, ana ve bağlantı boru malzemesi ile uyumlu olmalıdır.



Karbon Çelik 90° Takviye Pedi veya RePAD veya RF Ped Boru Bağlantısı 6'' SCH40

Normalde ana boru ile aynı malzeme RF Ped olarak kullanılır.



ASME B31.3'ün 328.5.4.g maddesi, Takviye pedleri ve eyerlerin takıldıkları parçalarla iyi bir uyuma sahip olması gerektiğini belirtir.



Bağlantı ve ana boru arasındaki kaynakta sızıntıyı ortaya çıkarmak ve kaynak ve ısıl işlem sırasında havalandırmaya izin vermek için herhangi bir ped veya eyerin yan tarafına (kavşak noktasına değil) bir havalandırma deliği sağlanmalıdır.

Normalde 2 adet havalandırma deliği sağlanır ve bu delikler RF Pedin içine su akışını kısıtlamak için macun veya silikon jel ile kapatılmalıdır.

Havalandırma delikleri, damlama delikleri veya gösterge delikleri olarak da bilinir.

Damlama deliğinin normal boyutu 6 mm'dir.



Takviye pedi birden fazla boru kesiminden yapılmışsa, her kesim parçasına bir havalandırma deliği sağlanmalıdır.

Bir ped veya eyer, parçalar arasındaki ek yerlerinin ped veya eyer ana metali ile eşdeğer mukavemete sahip olması ve her parçanın bir havalandırma deliğine sahip olması durumunda birden fazla parçadan yapılabilir.



Çizimlerde Takviye Pedi Sembolü

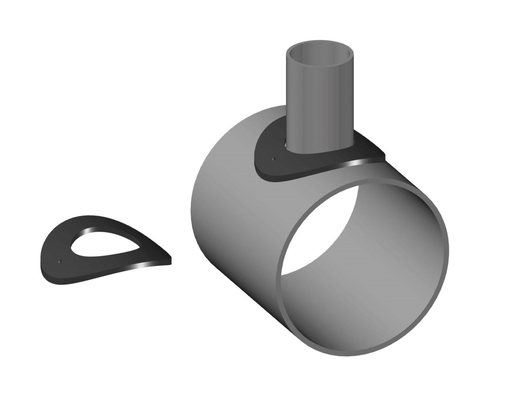

Şekil 2, boru çizimlerinde kullanılan normal RF Ped sembolünü göstermektedir.

Şekil 2: Takviye Pedi Sembolü

Takviye pedi, ortasında bağlantı parçasının dış çapına eşit bir delik bulunan bir çelik levhadan kesilmiş bir halkadır.

Bağlantı parçası ana boruya kaynaklanmadan önce bağlantı borusuna takılır.

Bağlantı parçası ana boruya kaynaklandıktan sonra, takviye pedi kaynak bağlantısını kapatmak için bağlantı parçası boyunca aşağı kaydırılır.

Takviye pedi daha sonra hem bağlantı parçasına hem de ana boruya kaynaklanır.
