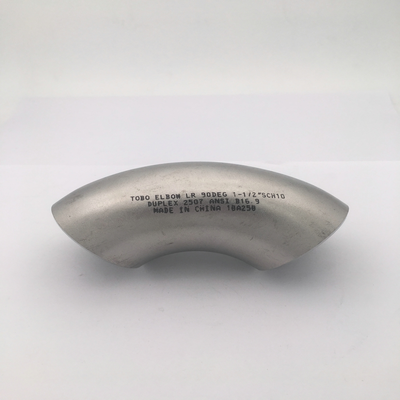

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Derece LR Dirseği Endüstriyel Boru Montajı

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Derece LR Dirsek Endüstriyel Boru Bağlantı Elemanı

1. Ürün Açıklaması

Bu ürün, Süper Dubleks Paslanmaz Çelik 2507 (UNS S32750) malzemeden üretilmiş, 90 derecelik Uzun Yarıçaplı (LR) alın kaynaklı bir dirsektir.  ve  ve ASTM A815 standartlarına uygundur.Süper Dubleks 2507, yaklaşık %50 ferrit ve %50 ostenit olmak üzere çift fazlı bir mikroyapıya sahip, yüksek alaşımlı bir dubleks paslanmaz çeliktir ve PREN değeri 40'ın üzerinde olmasıyla karakterize edilir.LR tasarımı, boru çapının 1.5 katı yarıçap (R = 1.5D) bir eğrilik yarıçapına sahiptir ve minimum basınç kaybıyla pürüzsüz akışkan akışı sağlar.

Bu 1-1/2" SCH10 bağlantı elemanı, olağanüstü mukavemet ve korozyon direnci gerektiren zorlu endüstriyel boru sistemlerinde kalıcı alın kaynaklı bağlantı için tasarlanmıştır.

-50°C ila 300°C (-58°F ila 572°F)

3. Uygulama / KullanımBu 90° LR dirsek, son derece agresif ve yüksek gerilimli ortamlar için idealdir:

• Petrol ve Gaz: Offshore platformlar, denizaltı boru sistemleri, kuyu başı bağlantıları, deniz suyu enjeksiyon hatları

• Kimyasal İşleme: Klorür içeren asitler, ısı eşanjörleri, yüksek basınçlı proses hatları

• Denizcilik ve Tuzdan Arındırma: Deniz suyu boruları, ters ozmoz sistemleri, tuzlu su işleme

• Enerji Üretimi: Soğutma suyu sistemleri, kondenser boruları

• Kağıt Hamuru ve Kağıt: Ağartma hatları, kazanlar

• Sülfürlü Gaz Servisi: NACE MR0175 uyumlu uygulamalar

4. Avantajlar

• Üstün Mukavemet: Akma mukavemeti (550 MPa), 316L'nin yaklaşık 2.5 ila 3 katıdır, daha ince duvarlara ve daha hafif boru sistemlerine olanak tanır

• Olağanüstü Korozyon Direnci: PREN 41-43, çukurlaşma, yarık korozyonu ve klorür gerilme korozyonu çatlamasına (SCC) karşı üstün direnç sağlar

• 2205'ten Üstün: Hem korozyon direnci hem de mekanik mukavemet açısından standart dubleks 2205'ten daha iyi performans gösterir

• Uzun Yarıçaplı Tasarım: R=1.5D, basınç düşüşünü, türbülansı ve erozyonu en aza indirir

• Mükemmel Kaynaklanabilirlik: Standart kaynak prosedürleriyle uyumludur; kaynak sonrası tavlama gereklidir

• Geniş Sıcaklık Aralığı: -50°C ila 300°C arasındaki özelliklerini korur

5. Fonksiyonlar

90° LR dirsek, bir boru sistemindeki akışkan akışının yönünü minimum basınç kaybıyla 90 derece değiştirir.Uzun yarıçaplı tasarım (R=1.5D), akış direncini, türbülansı ve erozyonu azaltır, yüksek hızlı ve aşındırıcı ortam uygulamaları için uygun hale getirir. Alın kaynaklı bağlantı, kritik servis ortamları için yüksek yapısal bütünlüğe sahip kalıcı, sızdırmaz bir ek sağlar.

6. Kurulum Talimatları

1. Ambalaj Açma Kontrolü: Nakliye hasarını kontrol edin; ASME B16.9'a göre işaretleri, boyutları ve malzeme sertifikasını doğrulayın

2. Yüzey Hazırlığı: Kaynak pahını ve bitişik alanı özel paslanmaz çelik aletler kullanarak temizleyin; tüm yağ, gres ve kirleticileri giderin

3. Hizalama: Dirseği bağlanan borularla doğru bir şekilde hizalayın, uygun bir montaj sağlayın. İzin verilen maksimum hizasızlık: et kalınlığının %10'u, 1.5 mm'yi aşmamalıdır

4. Punta Kaynağı: Montajı yerinde tutmak için minimum punta kaynakları uygulayın; son kaynak öncesinde iyice temizleyin

5. Kaynak: Onaylı WPS'ye göre sertifikalı kaynakçılarla alın kaynağı yapın. Süper Dubleks 2507 için sıkı ısı girdisi kontrolü esastır. Eşleşen dolgu metali (örn. ER2594) ile GTAW veya SMAW kullanın. Koruyucu gaz: %100 argon veya Ar-He karışımı. İntermetal faz oluşumunu önlemek için kaynak arası sıcaklık ≤150°C tutulmalıdır

6. Kaynak Sonrası İşlem: 1025-1125°C'de tavlama ve ardından su verme dubleks yapıyı ve korozyon direncini geri kazandırmak için gereklidir

7. Kontrol: Proje gereksinimlerine göre NDT (PT/MT, UT, RT) uygulayın. ASTM E562'ye göre ferrit içeriği doğrulaması önerilir

7. Önlemler

• Sıcaklık Sınırlaması: 300°C 'nin üzerinde kullanım için önerilmez; 250°C'nin üzerinde uzun süreli maruz kalma gevrekleşmeye neden olabilir

• Ferrit Dengesi: Ferrit içeriğinin %40-60 arasında kalmasını sağlayın. Uygun olmayan ısıl işlem, standart dışı ferrit oranlarının en yaygın nedenidir

• İntermetal Faz Hassasiyeti: Süper dubleks kaynakları sigma ve chi faz oluşumuna duyarlıdır; sıkı ısı girdisi kontrolü zorunludur

• Temizlik: Karbon çeliği imalatından daha yüksek bir temizlik derecesi gerektirir; kontaminasyonu önlemek için özel aletler kullanın

• Korozyon Testi: Korozyon direncini doğrulamak için standart test ASTM A923 Yöntem C (50°C'de ferrik klorür) testidir

• Darbe Testi: Kritik uygulamalar için genellikle -46°C'de belirtilir

• NACE Uyumluluğu: Sülfürlü gaz servisi için NACE MR0175 gereksinimlerine uyumluluğu onaylayın

8. Nakliye ve Teslimat

• Standart teslimat süresi, standart boyutlar için genellikle 15–30 gündür; daha büyük boyutlar ve özel spesifikasyonlar daha uzun teslim süresi gerektirebilir

9. Ödeme Koşulları

• Yaygın uluslararası ödeme yöntemleri arasında T/T (Telgraf Transferi) ve Görüldüğünde L/C (Akreditif)

bulunmaktadır

• 10. PaketlemeÜrünler, güvenli nakliye sağlamak ve nakliye sırasında hasarı önlemek için iç dolgulu kontrplak kutularda veya tahta kasalarda

 güvenli bir şekilde paketlenir

• 11. Satış Sonrası / İade ve Garanti PolitikasıTüm ürünler sevkiyat öncesinde sıkı kalite kontrolünden geçer, Mill Test Sertifikaları (EN 10204 3.1/3.2)

•  mevcuttur

• Zorunlu belgeler arasında kimya, mekanik özellikler, ferrit içeriği ve korozyon test sonuçları yer alır

• Üçüncü taraf denetimi (ABS, DNV, CCS, LR, BV vb.) talep üzerine mevcuttur

• Kalite sorunları durumunda, orijinal ambalajı saklayın ve ilgili fotoğrafları veya üçüncü taraf denetim raporlarını sağlayın

Belirli iade, değişim ve garanti şartları nihai satış sözleşmesi anlaşmasına tabidir.

..
