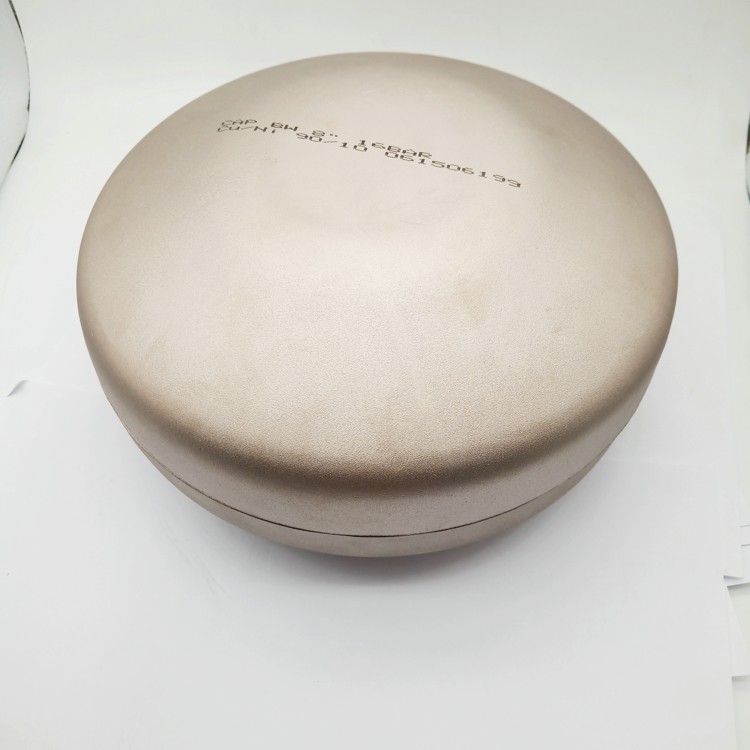

Bakır Nikel Butt kaynak kapağı ASTM B466 UNS C70600 8 "ASME B16.9

Bakır Nikel Alın Kaynak Başlığı ASTM B466 UNS C70600 8" ASME B16.9

1. Ürün Açıklaması

Bu ürün, UNS C70600 (90/10 Bakır-Nikel alaşımı / CuNi 90/10) malzemesinden,  ASTM B466 ve ASME B16.9 standartlarına uygun olarak üretilmiş bir alın kaynaklı boru başlığıdır. CuNi10Fe1.6Mn veya Werkstoff Nr. 2.0872 olarak da bilinen bu alaşım, yaklaşık %90 bakır ve %10 nikelden oluşur, mukavemeti ve korozyon direncini artırmak için az miktarda demir ve manganez ilavesi içerir. Boru başlığı, tam nüfuziyetli alın kaynağı ile boru ucuna doğrudan kaynaklanan, kalıcı bir sızdırmazlık sağlayan kubbe şeklinde veya elipsoidal bir kapama bağlantı parçasıdır. Bu 8"'lik bağlantı parçası, zorlu deniz ve endüstriyel uygulamalarda bir boru sisteminin ucunu sonlandırmak için kalıcı alın kaynak bağlantısı için tasarlanmıştır.

2. Anahtar Ürün Parametreleri

3. Uygulama / Kullanım

Bu alın kaynaklı başlık, kalıcı boru sonlandırmasının gerekli olduğu deniz suyu ve aşındırıcı akışkan sistemleri için idealdir:

• Denizcilik ve Gemi İnşa: Deniz suyu soğutma sistemleri, yangın suyu hatları, balast sistemleri, gemi gövdesi bağlantıları

• Deniz Üstü Petrol ve Gaz: Platform boru hatları, deniz altı uygulamaları, deniz suyu enjeksiyon sistemleri

• Tuzdan Arındırma Tesisleri: Deniz suyu alma başlıkları, tuzlu su deşarj hatları

• Enerji Üretimi: Kondenser soğutma suyu sistemleri, ısı eşanjörleri

• Kimyasal İşleme: Paslanmaz çeliğin SCC'ye maruz kalabileceği klorür içeren ortamlar

• Hidrostatik Test: Basınç testi için geçici olarak kapatılmış uçlar (başlıklar daha sonra kesilebilir)

4. Avantajlar

• Üstün Deniz Suyu Korozyon Direnci: Deniz ortamlarında çukurlaşma, yarık korozyonu ve gerilme korozyonu çatlamasına karşı olağanüstü direnç. Uzun vadeli korozyon oranları sürekli olarak 2.5 µm/yıl'ın altına düşer

• Biyolojik Kirlenme Direnci: Doğal olarak deniz biyolojik büyümesini engelleyen koruyucu bir oksit tabakası oluşturur

• Mükemmel Kaynaklanabilirlik: Tek fazlı alfa yapısı, karmaşık ön ısıtma veya kaynak sonrası ısıl işlem gerektirmeden olağanüstü imalat özellikleri sağlar

• Maliyet Etkin: 70/30 CuNi, titanyum veya süper dubleks kalitelere kıyasla performans ve maliyet açısından uygun bir denge sunar

• Kalıcı Sızdırmazlık: Tam nüfuziyetli alın kaynağı, yüksek yapısal bütünlüğe sahip sızdırmaz, kalıcı bir kapama sağlar

• Düşük Bakım: Minimum bakım ile uzun hizmet ömrü; erişimin zor olduğu sistemler için idealdir

5. Fonksiyonlar

Alın kaynaklı başlık, bir boru sistemindeki borunun ucu için kalıcı, sızdırmaz bir kapama sağlar. Tam nüfuziyetli alın kaynağı ile boru ucuna doğrudan kaynaklanır, akışkan akışını tamamen engelleyen kubbe şeklinde veya elipsoidal bir sızdırmazlık oluşturur. Kör flanşlar gibi çıkarılabilir kapamalardan farklı olarak, boru başlığı çıkarılması için kesme gerektiren kalıcı bir bağlantı parçasıdır. Genellikle boru hatlarını kalıcı olarak sonlandırmak, hidrostatik test sırasında boru uçlarını kapatmak veya bir boru ağındaki kullanılmayan dalları kapatmak için kullanılır.

6. Kurulum Talimatları

1. Ambalaj Açma Kontrolü: Nakliye hasarını kontrol edin; ASME B16.9'a göre işaretlemeleri, boyutları ve malzeme sertifikasını doğrulayın

2. Yüzey Hazırlığı: Kaynak pahını ve bitişik alanı özel paslanmaz çelik aletler kullanarak temizleyin; tüm yağ, gres ve kirleticileri giderin

3. Hizalama: Başlığı boru ucuyla doğru bir şekilde hizalayın, uygun bir oturma sağlayın. Galvanik korozyonu önlemek için başlık malzemesi boru malzemesiyle eşleşmelidir

4. Punta Kaynağı: Başlığı konumda tutmak için minimum punta kaynakları uygulayın; nihai kaynak öncesinde iyice temizleyin

5. Kaynak: Onaylanmış WPS'yi sertifikalı kaynakçılarla takip ederek tam nüfuziyetli alın kaynağı yapın. Eşleşen ERCuNi dolgu telini (AWS A5.7) kullanarak GTAW (TIG) işlemini kullanın. %100 argon koruması kullanın; kök paso için geri üfleme önerilir. Ön ısıtma genellikle gerekli değildir; ara paso sıcaklığı ≤150°C. Kaynak sonrası ısıl işlem gerekmez

6. Kaynak Sonrası: Kaynak alanını temizleyin; proje gereksinimlerine göre NDT (PT/MT, UT) yapın

7. Hidrostatik Test (varsa): Test basıncı = tasarım basıncının 1.5 katı; ortam sıcaklığı 5°C'nin altında değil

7. Önlemler

• Temizlik: Karbon çeliği imalatından daha yüksek derecede temizlik gerektirir; özel paslanmaz çelik aletler kullanın

• Sıcaklık Sınırı: Sulu korozyon hizmeti için, 300°C üzerindeki sıcaklıklar için sistem koşullarını doğrulayın

• Kaynak Isı Girişi: CuNi havuzu, oksit filmi ile yavaş hareket eder; uygun amper kontrolü ve teknik gerektirir

• Ortam Uyumluluğu: Güçlü oksitleyici asitler (örneğin, nitrik asit) veya amonyak sistemleri ile kullanım için önerilmez

• Malzeme Eşleştirme: Galvanik korozyonu ve kod ihlallerini önlemek için başlık malzemesi boru malzemesiyle eşleşmelidir

• Kalıcı Kapama: Kör flanşların aksine, boru başlıkları kalıcıdır ve çıkarılması için kesme gerektirir

8. Nakliye ve Teslimat

• Standart teslimat süresi genellikle 15–30 gündür, sipariş miktarına, et kalınlığına ve spesifikasyon bulunabilirliğine bağlı olarak

9. Ödeme Koşulları

• Yaygın uluslararası ödeme yöntemleri arasında T/T (Telgraf Transferi) ve Görüşlü L/C (Akreditif)

bulunmaktadır

• 10. PaketlemeÜrünler, güvenli nakliye sağlamak ve nakliye sırasında hasarı önlemek için iç yastıklama ile kontrplak kutulara veya tahta kasalara

güvenli bir şekilde paketlenir

• 11. Satış Sonrası / İade ve Garanti PolitikasıTüm ürünler sevkiyat öncesinde sıkı kalite kontrolünden geçer,  Mill Test Sertifikaları (EN 10204 3.1/3.2)

•  mevcuttur

• Üçüncü taraf denetimi (ABS, DNV, CCS, LR, BV, vb.) talep üzerine mevcuttur

• Kalite sorunları durumunda, orijinal ambalajı saklayın ve ilgili fotoğrafları veya üçüncü taraf denetim raporlarını sağlayın

Belirli iade, değişim ve garanti şartları nihai satış sözleşmesi anlaşmasına tabidir.

..

SSS
1. Ticaret şirketi misiniz yoksa üretici misiniz?
    Biz üreticiyiz, sertifikayı görebilirsiniz.
2. Teslimat süreniz ne kadar?
    Genellikle mallar stokta ise 5-10 gündür. veya mallar stokta değilse 15-20 gündür, bu miktara göre değişir.
3. Numune sağlıyor musunuz? ücretsiz mi yoksa ek mi?
    Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.
4. Ödeme koşullarınız nedir?    Ödeme
