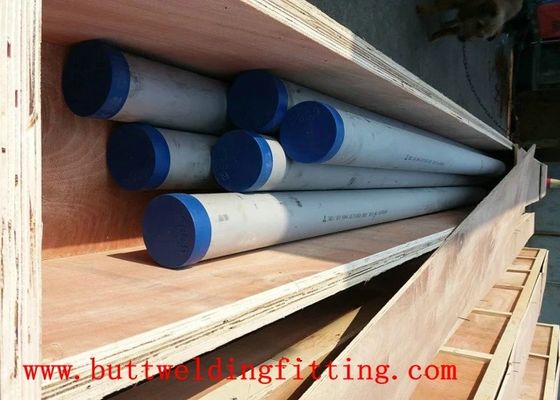

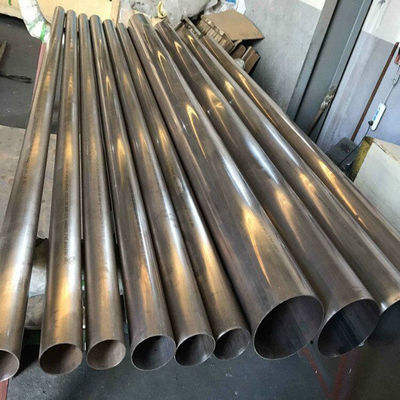

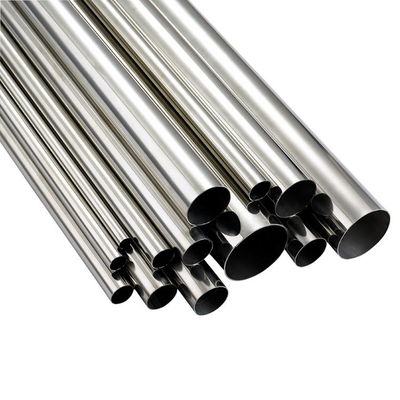

Yüksek verim S31803 Dupleks Paslanmaz Çelik Dikişsiz Boru 2205 İnce Duvarlı Basınçlı Kapı Tasarımı

Yüksek Verimli S31803 Dubleks Paslanmaz Çelik İnce Cidarlı Basınçlı Kap Tasarımı İçin Dikişsiz Boru

S31803 dubleks paslanmaz çelik dikişsiz boru (yaygın olarak 2205, EN 1.4462 olarak bilinir) yaklaşık geleneksel 316L östenitik paslanmaz çeliğin iki katı akma dayanımı sunarak mühendislerin basınçlı kapları, ısı değiştiricileri ve proses boru hatlarını önemli ölçüde daha ince duvarlarla tasarlamasına olanak tanır. 316L için 170 MPa'ya kıyasla minimum 450 MPa (65 ksi) akma dayanımı ile S31803 dubleks boru, ASME Kazan ve Basınçlı Kap Kodu Bölüm VIII Bölüm 1 tasarım kurallarına göre aynı basınç tutma derecelerini korurken %30-50 oranında duvar kalınlığı azaltılmasına olanak tanır. Bu ince cidarlı basınçlı kap tasarımı yaklaşımı, doğrudan malzeme ağırlığında azalma, daha düşük imalat ve kaynak sarf malzemesi maliyetleri, azalan yapısal destek gereksinimleri ve basitleştirilmiş taşıma ve kurulum lojistiği anlamına gelirken, aynı zamanda 34 veya daha yüksek PREN değeri ile üstün klorür çukurlaşma direncini sunar.

Dengeli ferritik-östenitik mikro yapı (yaklaşık %50'şer faz), ferritik fazın yüksek mukavemetini ve klorür gerilme korozyonu çatlaması direncini östenitik fazın tokluğu ve kaynaklanabilirliği ile birleştirir. Bu benzersiz çift fazlı yapı, standart 304 ve 316 paslanmaz çeliklerin feci arızalara yatkın olduğu klorür içeren ortamlarda gerilme korozyonu çatlamasına karşı olağanüstü direnç sağlar. Her boru, optimum faz dengesini elde etmek için 1020-1100 Santigrat dereceye kadar tavlanıp ardından hızlı su ile soğutulur, bu da her ısıl işlem partisinden alınan numune halkalardan ASTM E562 metalografik nokta sayım ölçümü ile doğrulanır. H2S içeren petrol ve gaz ortamlarında NACE MR0175/ISO 15156 ile uyumlu olarak Seviye VI ciddiyetine kadar sülfit gerilme çatlamasına karşı gösterilmiş dirençle sertifikalandırılmıştır.

Teknik Özellikler

Ağırlık Tasarrufu ve Tasarım Avantajları

• Yüzde 50 Akma Dayanımı Avantajı: 316L için 170 MPa'ya kıyasla minimum 450 MPa akma dayanımı ile S31803 dubleks boru, ASME B31.3 ve ASME Bölüm VIII Bölüm 1'e göre aynı tasarım basınç dereceleri için %30-50 oranında duvar kalınlığı azaltılmasına olanak tanır, bu da metre başına malzeme tedarik maliyetlerini doğrudan azaltır.
• Toplam Kurulum Maliyeti Azaltma: Daha ince duvarlı boru, kaynak sarf malzemesi tüketimini azaltır, daha az dolgu geçişi nedeniyle kaynak süresini azaltır, kaynak sonrası muayene kapsamını düşürür ve ısıl işlem gereksinimlerini en aza indirir, bu da eşdeğer basınçlı 316L boru sistemlerine kıyasla toplam kurulum maliyetini %15-25 oranında azaltır.
• Yapısal Ağırlık Tasarrufu: Azalan boru ağırlığı, daha hafif boru destek yapıları, daha küçük boru taşıyıcıları için yapısal çelik kesitleri, azalan temel yükleri ve inşaat sırasında daha düşük vinç kapasitesi gereksinimleri anlamına gelir, bu da tüm proje boyunca kümülatif sermaye harcaması tasarrufu sağlar.
• Geliştirilmiş Akış Kapasitesi: Aynı dış çapa sahip daha ince duvarlar, iç kesit akış alanını artırır, akışkan hızını, basınç düşüşünü ve pompa enerji tüketimini boru sistemi ömrü boyunca azaltır, bu da her yıl devam eden operasyonel maliyet tasarrufu sağlar.
• Basitleştirilmiş Offshore Lojistiği: Ağırlığın kritik olduğu offshore platformlarda, dubleks borunun metre başına %30-50 ağırlık azaltılması, üst yapı çelik tonajını, güverte takviye gereksinimlerini ve kurulum gemisi vinç kapasitesi spesifikasyonlarını doğrudan azaltır.
• Yorulma Ömrü Artışı: İnce taneli dubleks mikro yapı, kaba taneli östenitik paslanmaz çeliklere kıyasla üstün yorulma direnci sağlar, bu da basınç döngüsüne, termal geçişlere veya titreşim kaynaklı döngüsel yüklere maruz kalan uygulamalarda hizmet ömrünü uzatır.

Uygulamalar

• Basınçlı Kaplar ve Depolama Tankları: Offshore petrol ve gaz, kimya ve petrokimya tesislerinde yüksek basınçlı ayırıcılar, ayırıcı kazanlar, tampon tankları ve depolama kapları için ince cidarlı tasarım, ağırlık, malzeme maliyeti ve imalat programı optimizasyonunun kritik proje sürücüleri olduğu yerlerde.
• Isı Değiştiriciler ve Soğutucular: Klorür içeren soğutma suyu veya proses akışkan hizmetinde çalışan kabuk ve borulu ısı değiştiriciler, plakalı-çerçeveli değiştirici bağlantıları, hava soğutmalı ısı değiştirici başlıkları ve proses soğutucu ara bağlantı boruları için tüp tarafı ve kabuk tarafı boruları.
• Denizaltı Manifoldları ve Atlama Boruları: S31803 dubleks, yüksek mukavemetin derin su çökme direnci için duvar kalınlığını azalttığı ve dubleks korozyon direncinin yüksek klorürlü üretilmiş suyu işlediği denizaltı üretim manifoldları, boru hattı atlama boruları, bağlantı parçaları ve bağlantı noktaları için yaygın olarak belirtilir.
• Tuzdan Arındırma Tesisleri: Yüksek basınçlı ters ozmoz (SWRO) besleme boruları, tuzlu su reddetme hatları ve enerji geri kazanım cihazı bağlantıları, yüksek basınç derecesi gereksinimleri ve agresif klorür ortamının birleşimi, ince cidarlı dubleksin optimize edilmiş malzeme seçimi olmasını sağlar.
• Kimyasal Proses Ekipmanları: Reaksiyon ara bağlantı boruları, asit hizmeti transfer hatları, solvent geri kazanım sistemleri ve aşındırıcı ortam taşıma, burada 316L aşırı duvar kalınlığı gerektirecek ve 904L veya nikel alaşımları karşılanamaz malzeme maliyetleri sunacaktır.

Sıkça Sorulan Sorular

S: Basınçlı kap boruları için 316L'den S31803 dubleks'e geçerken ne kadar ağırlık tasarrufu sağlayabilirim?
C: Ağırlık tasarrufu, akma dayanımı avantajı sayesinde elde edilebilen duvar kalınlığı azaltılmasına doğrudan orantılıdır. Tasarım sıcaklığında S31803 için ASME B31.3 ve Bölüm VIII Bölüm 1 izin verilen gerilme değerleri 316L'ye göre yaklaşık 2.0-2.5 kat daha yüksek olduğundan, aynı tasarım koşulları için hesaplanan minimum duvar kalınlığı benzer bir faktörle azalır. 50 bar'da 100 Santigrat derece için tasarlanmış tipik bir 12 inç NPS boru için, 316L için hesaplanan duvar kalınlığı yaklaşık 9.5 mm (SCH 40) iken, S31803 yalnızca 4.0 mm (SCH 10S) gerektirir. Bu, 49 kg/m'den 21 kg/m'ye bir ağırlık azaltmaya karşılık gelir: %57 tasarruf. 500 metrelik bir boru sistemi üzerinde, bu 14 metrik ton malzeme ağırlığından tasarruf sağlar, bu da orantılı olarak yapısal çelik, kaynak sarf malzemeleri ve kurulum işçiliğini azaltır.

S: İnce cidarlı dubleks boru uzun süreli hizmet için yeterli korozyon payını korur mu?
C: Evet, ve bu dubleks paslanmaz çeliğin temel bir avantajıdır. Basınç tasarımı duvar kalınlığına korozyon payı eklenmesi gereken karbon çeliğinin aksine (tipik olarak 1.5-3.0 mm), dubleks paslanmaz çelik pasif krom oksit yüzey filmi aracılığıyla genel korozyona direnir ve uygun şekilde seçilmiş hizmet ortamlarında ilerleyici duvar incelmesi yaşamaz. S31803'ün 34 veya daha yüksek PREN değeri, ortam sıcaklıklarında 10.000 ppm'ye kadar klorür seviyelerinde çukurlaşma korozyonuna karşı direnci garanti eder. Bu, yalnızca basınç tutma için hesaplanan duvar kalınlığının, herhangi bir fedakarlık kalınlığı eklenmeden tam tasarım ömrü için yeterli olduğu anlamına gelir, bu da önemli korozyon payı eklemeleri gerektiren karbon çeliği alternatiflerine kıyasla ağırlık tasarrufu avantajını daha da artırır.

S: S31803 dubleks boru, H2S'nin bulunduğu sülfürlü hizmet için uygun mudur?
C: Evet, S31803, NACE MR0175/ISO 15156-3 Tablo A.28'de tanımlanmış çevresel sınırlar dahilinde sülfürlü hizmet için kabul edilebilir olarak listelenmiştir. NACE tarafından gerekli olan maksimum 31 HRC (290 HBW) sertlik, 1020-1100 Santigrat dereceye kadar uygun tavlama ısıl işlemi ve ardından hızlı su ile soğutma ile kolayca elde edilir. Ortam sıcaklığında, S31803, laboratuvar test verilerine göre pH 4.5 veya daha yüksek olan %10 NaCl tuzlu su ile yaklaşık 0.1 bar (1.5 psi) H2S kısmi basıncına kadar sülfürlü hizmet için uygundur. Daha yüksek H2S seviyeleri veya yüksek sıcaklıkta sülfürlü hizmet için, PREN 41 veya daha yüksek olan süper dubleks sınıfı S32750 (2507) önerilebilir. Her sevkiyatla birlikte, sertlik testini, mikro yapı doğrulamasını ve kritik çukurlaşma sıcaklığı belirlemesi için ASTM G48 Yöntem A'ya göre korozyon testini belgeleyen tam NACE MR0175 uyumluluk sertifikaları sağlıyoruz.

S: Bitmiş borudaki doğru ferrit-östenit dengesi nasıl doğrulanır?
C: Her ısıl işlem partisindeki ferrit içeriği, elektrolitik olarak %20 sodyum hidroksit çözeltisinde dağlandıktan sonra optik mikroskop altında 400x büyütmede incelenen metalografik olarak hazırlanmış kesit numuneleri üzerinde ASTM E562 sistematik manuel nokta sayım yöntemi kullanılarak ölçülür. İstatistiksel olarak geçerli sonuçlar elde etmek için numune başına minimum 25 alan sayılır, kabul kriterleri hacimce %40-60 ferrittir. Ek olarak, sevkiyat öncesinde boru yüzeyinde hızlı tahribatsız doğrulama için kalibre edilmiş bir Feritmetre (manyetik indüksiyon yöntemi) kullanıyoruz, bu da nokta sayım referans yöntemine göre ilişkilendirilmiştir. Her iki ölçüm de Mill Test Sertifikası'na kaydedilir. Doğru faz dengesi kritiktir: yetersiz ferrit mukavemeti ve klorür SCC direncini azaltır, aşırı ferrit ise kaynak sırasında gevrekleşmeye ve düşük sıcaklıklarda tokluğun azalmasına neden olabilir.
