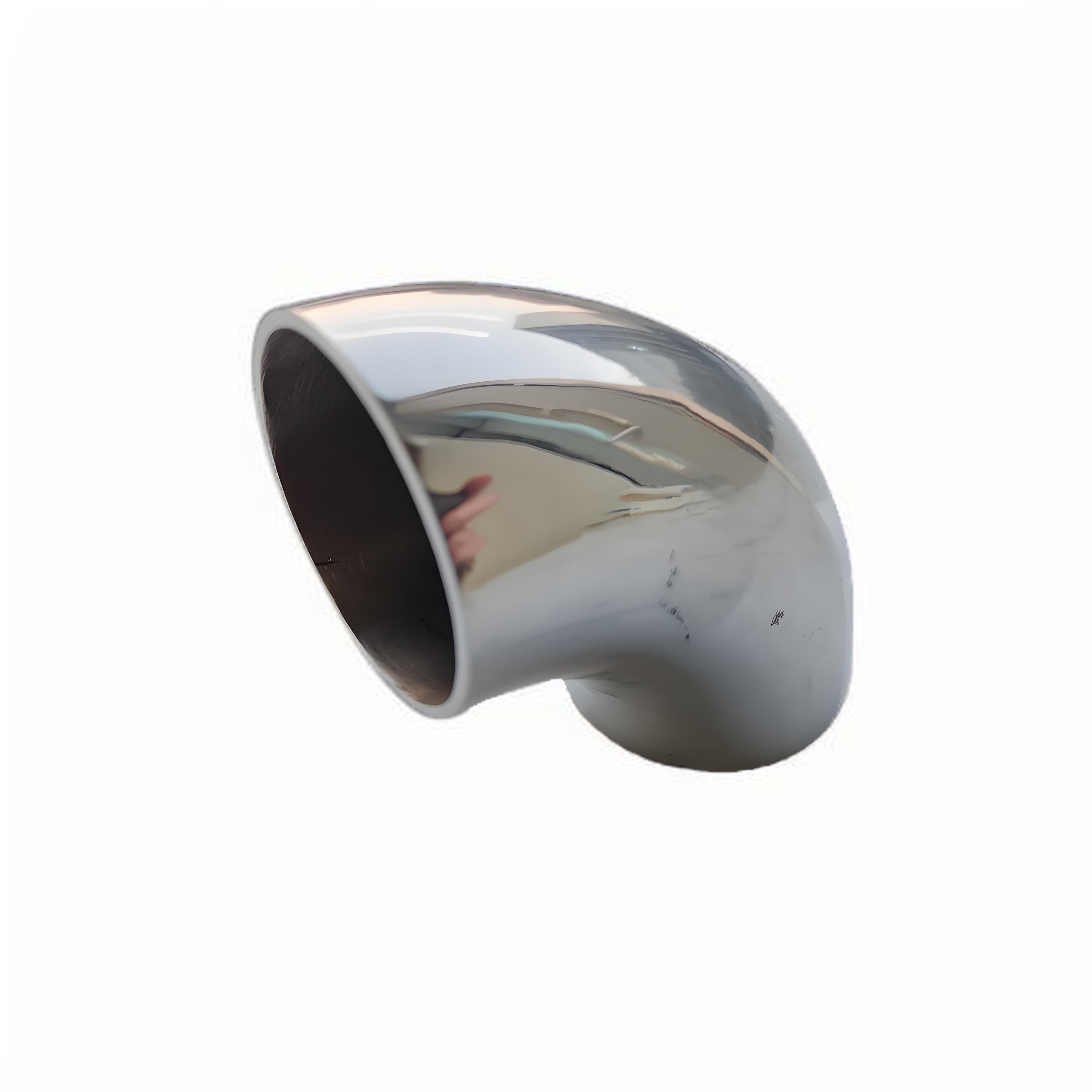

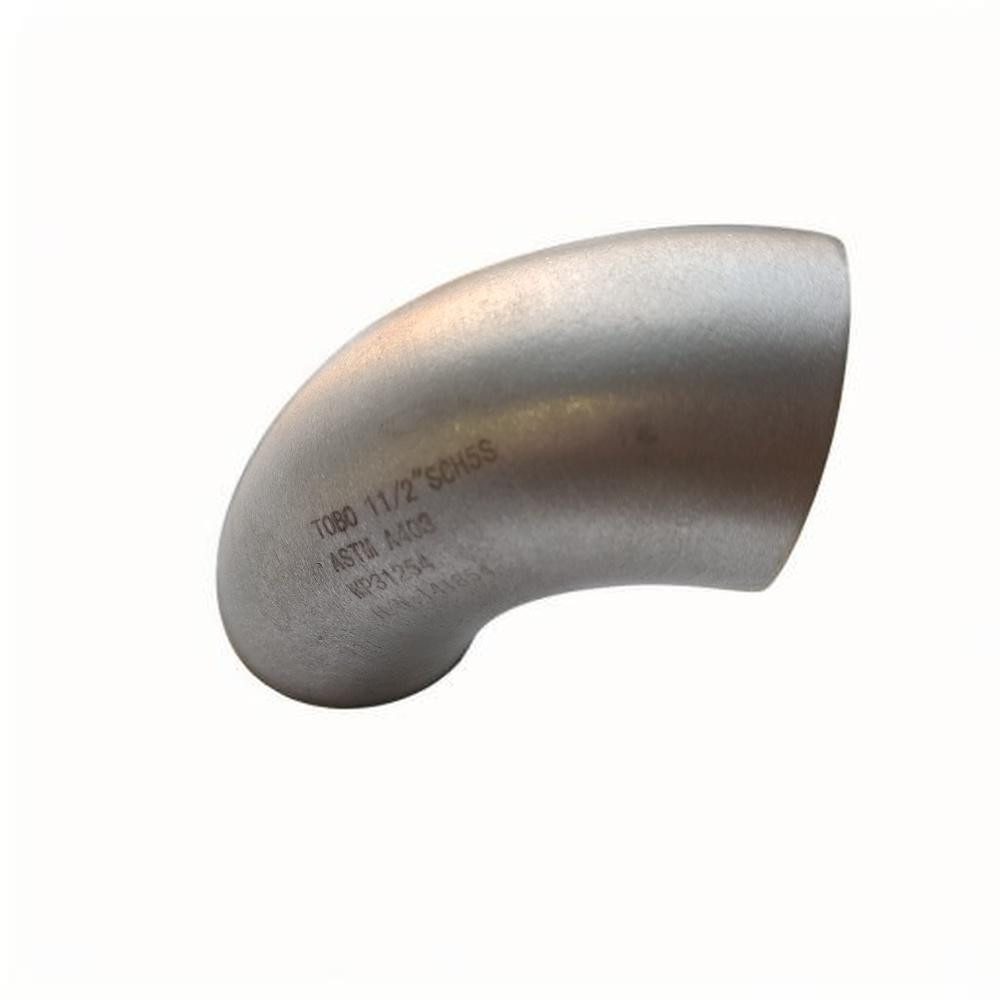

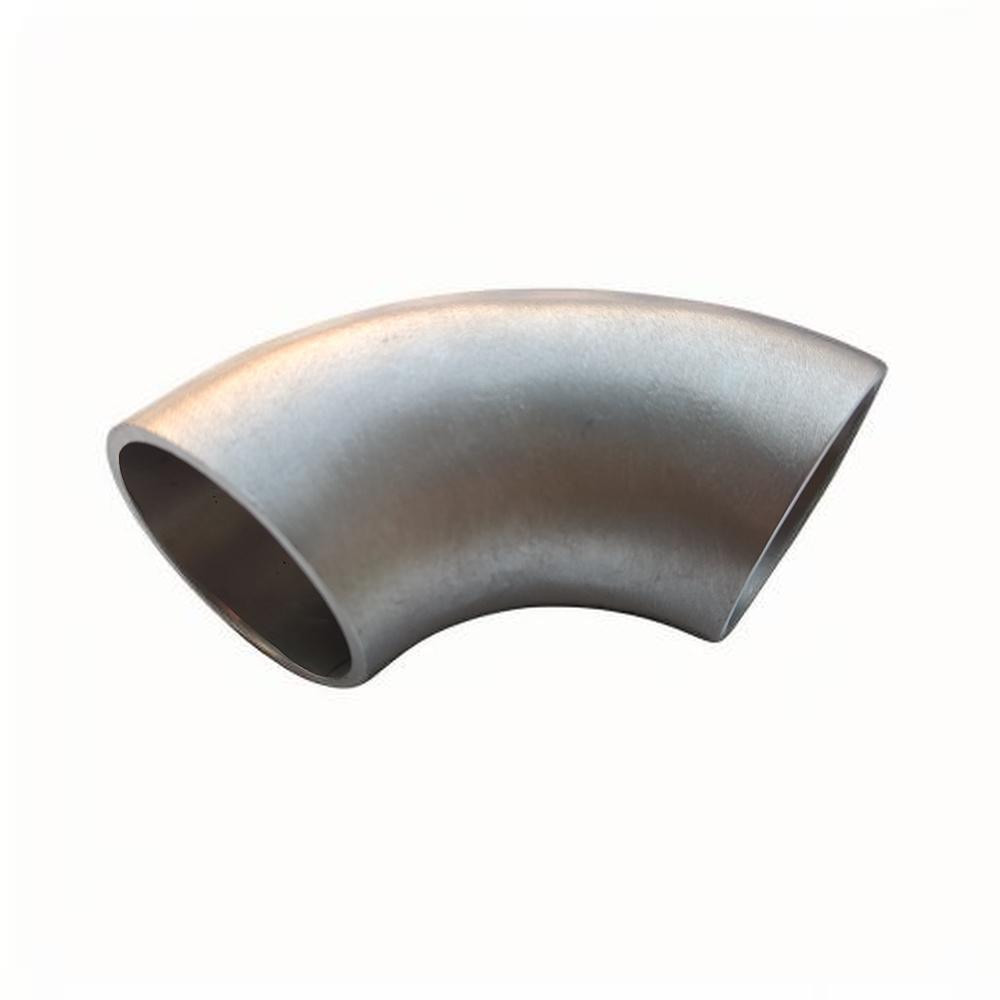

Çözelti Tavlanmış 316 Paslanmaz Çelik 90 Derece LR Dirsek ASTM A403

Çözelti Tavlanmış 316 Paslanmaz Çelik 90 Derece LR Dirsek ASTM A403

Bu çözelti tavlanmış 316 paslanmaz çelik 90 derece uzun radyuslu dirsek, ASTM A403 WP316-S ile tam uyumlu olarak üretilmiştir, tane sınırı korozyonuna karşı direncinin kritik olduğu proses boru hatları sistemleri için tasarlanmıştır. 1040°C (1904°F) sıcaklıkta uygulanan çözelti tavlama ısıl işlemi ve ardından hızlı su verme işlemi, kaynak veya sıcak şekillendirme işlemleri sırasında tane sınırlarında oluşan krom karbür çökelmelerini çözer. Bu metalurjik restorasyon, östenitik mikro yapıyı yeniden homojenize ederek malzemeyi etkili bir şekilde yeniden duyarsızlaştırır ve asidik proses ortamlarında tane sınırı saldırısına karşı doğal direncini geri kazandırır. Boru hatlarının sıcak organik asitler, oksitleyici ortamlar ve klorür içeren proses akışlarıyla karşılaştığı kimyasal işlem tesisleri, rafineri üniteleri ve petrokimya tesisleri için bu alın kaynaklı dirsek bağlantı parçası, tavlanmamış alternatiflerin eşleşemeyeceği güvenilir uzun vadeli bütünlük sağlar.

Bu çözelti tavlanmış dirseğin uzun radyuslu (R=1.5D) geometrisi, kısa radyuslu konfigürasyonlara kıyasla türbülans kaynaklı erozyonu ve basınç kaybını en aza indiren pürüzsüz, kademeli bir akış yönü değişikliği sağlar. Her bir ASTM A403 uyumlu bağlantı parçası, çözelti tavlama işleminin gerekli duyarsızlaştırma direncini sağladığını doğrulamak için ASTM A262 Uygulama E (Strauss Testi) uyarınca IGC (Tane Sınırı Korozyonu) testine tabi tutulur. Alın kaynaklı pahlı uçları, sahada tam nüfuziyetli GTAW veya SMAW kaynağı için tutarlı kök boşluğu ve yüzey geometrisi sağlayan ASME B16.9 boyutlarına göre işlenmiştir. ASME B31.3 Proses Boru Hattı veya ASME B31.1 Güç Boru Hattı kodlarına göre boru hattı sistemleri belirleyen mühendisler için bu çözelti tavlanmış 316 paslanmaz çelik dirsek, tam kod uyumlu, izlenebilir ve belgelenmiş bir bağlantı parçası çözümü sunar.

Teknik Özellikler

Temel Avantajlar ve Uygulama Alanları

• Geri Kazanılmış Tane Sınırı Korozyon Direnci: 1040°C'de çözelti tavlama işlemi ve ardından hızlı su verme, tane sınırlarında çökelen krom karbürleri tamamen çözer, koruyucu krom oksit pasif tabakasını geri kazandırır ve asidik ortamlarda tane sınırı saldırısına karşı duyarlılığı ortadan kaldırır.
• Doğrulanmış IGC Performansı: Her ısıl işlem partisi, kaynar bakır sülfat-sülfürik asit çözeltisi kullanılarak ASTM A262 Uygulama E Strauss testi yapılır. 15 saatlik maruziyet ve 180 derecelik bükme testinden sonra tane sınırı çatlağının olmaması, yeniden duyarsızlaştırma direncine dair belgelenmiş kanıt sağlar.
• Tam ASTM A403 Uyumluluğu: Çözelti tavlanmış dirsek, kimyasal bileşim (C ≤ %0.08, Cr %16-18, Ni %10-14, Mo %2-3), çekme özellikleri (≥515 MPa UTS, ≥205 MPa YS) ve düzleştirme testi kabul kriterleri dahil olmak üzere ASTM A403'ün tüm gereksinimlerine uygundur.
• Kimyasal İşlem Tesisleri: Duyarlı 316 paslanmaz çeliğin tane sınırı korozyonu nedeniyle erken arızalanacağı 400°C'ye kadar olan sıcaklıklarda sıcak asetik asit, formik asit, fosforik asit ve karışık organik asit akışlarını taşıyan proses boru hatları için esastır.
• Rafineri Hidroişlem Üniteleri: Yüksek basınçlı reaktör çıkış boru hatları, fraksiyonatör üst sistemleri ve ekovatlı su ayırıcı devrelerde, yüksek sıcaklık ve H2S içeren ortamların birleşimi hem çözelti tavlamayı hem de NACE MR0175 uyumluluğunu gerektiren yerlerde kullanılır.
• Petrokimya Etilen Tesisleri: Tavlanmamış bağlantı parçalarında tane sınırı saldırısına neden olabilecek proses tarafı korozyonunun dış yalıtım CUI (yalıtım altında korozyon) koşullarıyla birleştiği quench suyu, kostik yıkama ve piroliz gazı hidrojenasyon boru hatları devreleri için uygundur.
• Farmasötik ve İnce Kimya: Reaksiyon ceketi soğutma döngüleri, solvent geri kazanım boru hatları ve sıcak asidik çözeltilerle parti proses temizliğinin aksi takdirde kaynaklı veya soğuk işlenmiş paslanmaz bileşenlerde tane sınırı saldırısına neden olabileceği temizleme (CIP) dağıtım başlıkları için seçilir.
• Nükleer Santral Yardımcı Sistemleri: Nükleer güç santrallerinde yardımcı soğutma suyu, kimyasal ve hacim kontrolü ve atık işleme sistemlerinde, ASTM A403 sertifikalı malzemenin tam izlenebilirlik ve IGC test raporları ile ASME Bölüm III tedarik spesifikasyonlarına göre zorunlu olduğu yerlerde kullanılır.

Sıkça Sorulan Sorular

S: Kimyasal işlemede kullanılan 316 paslanmaz çelik dirsekler için çözelti tavlama neden kritiktir?

C: Bir alın kaynaklı dirseğin üretiminde, sıcak şekillendirme işlemi malzemeyi 425-870°C (800-1600°F) duyarsızlaştırma sıcaklık aralığına ısıtır. Bu aralıkta, krom atomları tane sınırlarında karbon ile birleşerek krom karbür çökelmeleri (Cr23C6) oluşturur. Bu çökelmeler, paslanmaz çelik pasivasyonu için gereken %12 eşiğinin altına kromu tüketerek komşu tane sınırı bölgelerini tüketir. Sonuç, asidik proses ortamlarına maruz kaldığında tane sınırı korozyonuna duyarlı bir mikro yapıdır. Dirseği 1040°C'de çözelti tavlamak, bu krom karbürleri tekrar çözeltiye geri çözer ve hızlı su verme, kromu östenit matrisi boyunca homojen bir dağılımda kilitler. Bu ısıl işlem olmadan, kimyasal olarak maruz kalan bir 316 dirsek bağlantı parçası, toplu malzeme bileşimi kabul edilebilir görünse bile, hizmete girdikten aylar içinde tane sınırı saldırısı yoluyla arızalanabilir.

S: Uzun radyuslu geometri, kısa radyuslu dirseklere kıyasla proses boru hatlarına nasıl fayda sağlar?

C: Uzun radyuslu (R=1.5D) çözelti tavlanmış dirsek, daha kısa R=1.0D geometrisine kıyasla daha kademeli bir akış yolu geçişi sağlar. Proses boru hattı uygulamaları için bu, bağlantı parçası başına yaklaşık %30 daha düşük basınç düşüşü, bulamaç veya partikül yüklü akışlarda azaltılmış erozyon oranları ve çevresel kaynak dikişinin uygun radyografisi için yeterli düz teğet uzunluk sağlar. Uzun radyus, alan kısıtlamaları özellikle kısa radyuslu bir dirsek gerektirmedikçe, proses ve güç boru hatları için ASME B31.3 ve B31.1'e göre varsayılan standarttır. Pompalama enerjisini en aza indirme ve ekipman ömrünü en üst düzeye çıkarma operasyonel öncelikler olduğu kimyasal işlem tesisleri için, uzun radyuslu ASTM A403 dirsek, kısa radyuslu muadiline göre ölçülebilir toplam sahip olma maliyeti avantajları sunar.

S: Her çözelti tavlanmış 316 paslanmaz çelik dirseğe hangi belgeler eşlik eder?

C: Her bağlantı parçası, aşağıdakileri içeren kapsamlı bir EN 10204 Tip 3.1 sertifika paketi ile birlikte verilir: (1) değirmen sertifikasına izlenebilirlik ile menşe ısıya ait kimyasal bileşim analizi, (2) mekanik özellik test sonuçları (çekme mukavemeti, akma mukavemeti, kırılmada uzama ve alan azalması), (3) çözelti tavlama süresi-sıcaklık çizelgesi ve su verme ortamı spesifikasyonu, (4) geçme/kalma belirlemesi ve test parametreleri ile ASTM A262 Uygulama E IGC test raporu, (5) OD, et kalınlığı, merkezden yüze boyutu ve pah geometrisi dahil olmak üzere ASME B16.9 toleranslarına uygunluğu doğrulayan boyutel muayene raporu ve (6) görsel ve yüzey durumu muayene raporu. NACE MR0175 uyumlu siparişler için, ayrıca sertlik testi sonuçları (≤22 HRC maksimum) ve bu çözelti tavlanmış dirsek bağlantı parçası için tüm ekşi hizmet gereksinimlerinin karşılandığını doğrulayan bir uygunluk beyanı sertifikası sunuyoruz.
