Büyük Çaplı Özel DN1200 Paslanmaz Çelik Redüksiyonlu Alın Kaynaklı Te ASTM A815 S31803
| Menşe yeri | Zhejiang, Çin |
|---|---|
| Marka adı | WNRLN |
| Sertifika | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| Model numarası | LD1200-DSS-TEE |
| Min sipariş miktarı | 1 Adet (özel büyük çap) |
| Fiyat | USD 500-5000+ / Piece |
| Ambalaj bilgileri | Büyük çaplı bağlantı parçaları için dahili destekli özel çelik çerçeve kasası, denize karşı koruma |
| Teslim süresi | Özel büyük çaplı imalat için 25-45 iş günü |
| Ödeme koşulları | T/T,L/C |
| Yetenek temini | Ayda 500 adet |
Ürün ayrıntıları
| Ürün adı | Büyük Çaplı Özel DN1200 Dubleks Paslanmaz Çelik Azaltma Tee | Malzeme Sınıfı | ASTM A815 Dubleks UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| Maksimum çap | DN1200 (48") | Verim gücü | ≥450 MPa (2× WP316L) |
| PREN (Korozyon Direnci) | 34-35 | Başvuru | Tuzdan Arındırma, Açık Deniz Suyu Enjeksiyonu, Kimya Tesisi, Kağıt Hamuru ve Kağıt |
| Vurgulamak | Büyük Çaplı Küçültme Tee,Özel DN1200 Boru Tee,Dubleks S31803 Alın Kaynaklı Tee |
||
Ürün Açıklaması

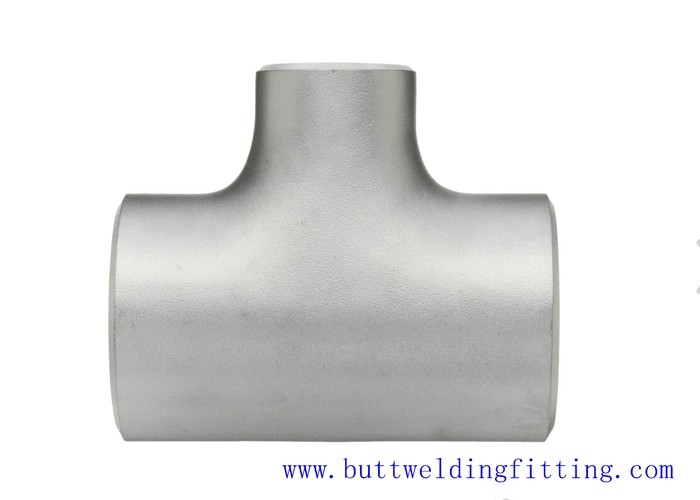

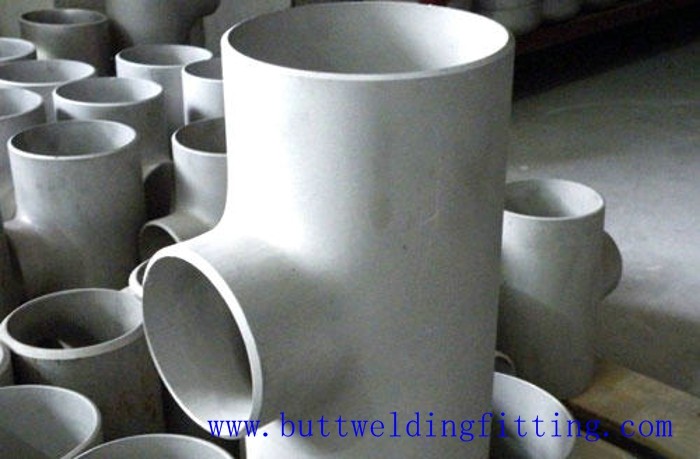

Büyük Çaplı Özel DN1200 Paslanmaz Çelik Redüksiyonlu Alın Kaynaklı Te
Ürün Genel Bakışı
Bu Büyük Çaplı Özel DN1200 Paslanmaz Çelik Redüksiyonlu Alın Kaynaklı Te , ASTM A815 Dubleks UNS S31803 (2205) paslanmaz çelikten üretilmiş özel büyük çaplı boru bağlantı parçasıdır. DN1200'e kadar nominal çapa sahip bu özel tasarımlı redüksiyonlu te, dubleks mikro yapının yüksek mukavemetini (yaklaşık %50 östenit, %50 ferrit) mükemmel korozyon direnci (PREN 34-35) ile birleştirerek, WP304L ve WP316L gibi standart östenitik kalitelere göre yaklaşık iki kat akma dayanımı sağlar.
Daha yüksek mukavemet, aynı basınç derecesi için daha ince et kalınlığı tasarımına olanak tanıyarak, büyük çaplı uygulamalarda ağırlığı ve malzeme maliyetini azaltır. Her büyük çaplı özel paslanmaz çelik redüksiyonlu alın kaynaklı te, standart olmayan redüksiyon oranları, özel merkezden uca boyutlar ve özel uç hazırlıkları dahil olmak üzere projeye özel boyutsal gereksinimlere göre tasarlanır. Dubleks S31803 malzemesi, klorür gerilme korozyonu çatlamasına, çukurlaşmaya ve yarık korozyonuna karşı üstün direnç sunarak, agresif servis ortamlarındaki büyük çaplı boru sistemleri için idealdir.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Malzeme Kalitesi | ASTM A815 Dubleks UNS S31803 / 1.4462 / F51 / 2205 |
| Maksimum Çap | Kaynaklı Yapı İçin DN1200'e Kadar (48") |
| Tip | Redüksiyonlu Te (Özel Redüksiyon Oranları Mevcuttur) |
| Et Kalınlığı | Tasarım Hesabına Göre Özel Kalınlık (Büyük Çap İçin Tipik Olarak SCH10S - SCH40S) |
| Mikroyapı | Çift Fazlı ~%50 Östenit + ~%50 Ferrit |
| Akma Dayanımı | ≥450 MPa (65 ksi) - Yaklaşık 2* WP304L/WP316L |
| PREN | 34-35 (Mükemmel Çukurlaşma ve Yarık Korozyonu Direnci) |
| Standart | ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650 |
| Üretim Süreci | Boyuna ve Çevresel Dikişlerin %100 RT'si ile Kaynaklı Yapı |
| Testler | Hidrostatik Test, %100 RT, PT, PMI, Ferrit İçeriği Ölçümü, Darbe Testi |
Temel Avantajlar ve Uygulama Alanları
- Ağırlık Optimizasyonlu Büyük Çaplı Tasarım: Dubleks S31803'ün yüksek akma dayanımı, büyük çaplı özel DN1200 paslanmaz çelik redüksiyonlu alın kaynaklı te bağlantı parçaları için daha ince et kalınlığı tasarımına olanak tanıyarak, eşdeğer basınç dereceli WP316L bağlantı parçalarına kıyasla ağırlığı %30-40'a kadar azaltır, bu da yapısal destek gereksinimlerini ve kurulum maliyetlerini düşürür.
- Üstün Gerilme Korozyonu Çatlaması Direnci: Dubleks mikro yapı, klorürlerin 60°C üzerindeki ortamlarda standart östenitik paslanmaz çelikler için kritik bir arıza modu olan klorür gerilme korozyonu çatlamasına (SCC) karşı olağanüstü direnç sağlar.
- Tuzdan Arındırma Tesisleri: Hem SWRO hem de termal tuzdan arındırma tesislerinde büyük çaplı deniz suyu alma ve tuzlu su deşarj boru hatları, RO membran besleme hatları ve MED buharlaştırıcı bağlantıları için idealdir.
- Deniz Suyu Enjeksiyon Sistemleri: Büyük çaplı dubleks paslanmaz çelik redüksiyonlu te'ler, ağırlık tasarrufu ve korozyon direncinin kritik olduğu deniz platformlarındaki deniz suyu enjeksiyon ve üretilmiş su yeniden enjeksiyon manifoldlarına hizmet eder.
- Kimya ve Petrokimya Tesisleri: Kimya üretimi ve petrokimya komplekslerinde klorlu hidrokarbonlar, organik asitler ve kostik çözeltilerle uğraşan büyük çaplı proses boru hatları için uygundur.
- Kağıt Endüstrisi: Digester boşaltma hatları ve ağartma tesisi boru hatları dahil olmak üzere büyük çaplı kağıt hamuru değirmeni boru sistemlerinde aşındırıcı beyaz, yeşil ve siyah likörlere karşı dirençlidir.
Sıkça Sorulan Sorular
S: Büyük çaplı paslanmaz çelik redüksiyonlu te bağlantı parçaları için dubleks S31803'ün WP316L'ye göre avantajları nelerdir?
C: Dubleks S31803'teki büyük çaplı özel DN1200 paslanmaz çelik redüksiyonlu alın kaynaklı te, büyük çaplı uygulamalar için WP316L'ye göre dört temel avantaj sunar. Birincisi, ≥450 MPa akma dayanımı, WP316L'nin (≥170 MPa) yaklaşık iki katıdır, bu da büyük boyutlarda bağlantı parçası ağırlığını ve malzeme maliyetini önemli ölçüde azaltan daha ince et kalınlığı tasarımlarına olanak tanır. İkincisi, WP316L için 24-26'ya karşılık 34-35 PREN, önemli ölçüde daha iyi çukurlaşma ve yarık korozyonu direnci sağlar. Üçüncüsü, dubleks S31803, klorür ortamlarında 60°C üzerindeki WP316L için kritik bir arıza modu olan klorür gerilme korozyonu çatlamasına karşı neredeyse bağışıklıdır. Dördüncüsü, dubleks S31803'ün (∼13*10⁻⁶/°C) termal genleşme katsayısı, WP316L'ye (∼16*10⁻⁶/°C) kıyasla karbon çeliğine (∼11.7*10⁻⁶/°C) daha yakındır, bu da büyük çaplı hibrit boru sistemlerindeki farklı metal kaynaklarında termal stresi azaltır.
S: Özel büyük çaplı DN1200 te bağlantı parçaları nasıl üretilir ve hangi kalite kontrolleri uygulanır?
C: Büyük çaplı özel DN1200 paslanmaz çelik redüksiyonlu alın kaynaklı te'miz, ASTM A815 S31803 dubleks paslanmaz çelik levha kullanılarak kaynaklı imalat süreciyle üretilir. Süreç, levha bileşenlerinin hassas boyutlarda CNC plazma veya su jeti ile kesilmesini, nitelikli WPS/PQR'ye göre yerleştirme ve puntalama kaynağını, ER2209 dubleks dolgu metali kullanılarak tam nüfuziyetli kaynağı ve tüm boyuna ve çevresel kaynak dikişlerinin %100 hacimsel NDT'sini (radyografik test) içerir. Kaynak sonrası kalite kontrolleri, tüm yüzeylerin boya penetrant testi, PMI doğrulaması, ferrit içeriği ölçümü (ASTM E562'ye göre %35-65 ferrit hedefli), tasarım minimum sıcaklığında Charpy V-çentik darbe testi ve hidrostatik basınç testini içerir. Tüm süreç, levha ısı numarası ile son muayene raporu arasındaki tam izlenebilirlik ile belgelenir ve ASME Bölüm IX ve AWS D1.6 gereksinimlerine göre sertifikalı kaynak müfettişleri (CWI) tarafından denetlenir.
S: Büyük çaplı redüksiyonlu te'ler için hangi boyutsal özelleştirme seçenekleri mevcuttur?
C: Büyük çaplı özel DN1200 paslanmaz çelik redüksiyonlu alın kaynaklı te'miz için, standart olmayan redüksiyon oranları (örneğin, 1200*900, 1200*750, 1200*600 ve herhangi bir ara kombinasyon); mevcut boru düzenlerine uyacak özel merkezden uca boyutlar (C ve M değerleri); kaynak boyunlu flanş uçları, bindirme eklem alın kaynaklı uçları veya Van Stone uçları dahil özel uç hazırlıkları; yüksek D/d oranları için ped destekli branşman bağlantıları dahil takviyeler; ve bitişik bileşenlere doğrudan alın kaynağı için pup parça uzantıları dahil olmak üzere kapsamlı özelleştirme sunuyoruz. Her özel tasarım, ASME B31.3 alan ikame kurallarına göre mühendislik hesaplamaları ve standart olmayan konfigürasyonlar için gerektiğinde sonlu elemanlar analizi (FEA) ile desteklenir. İmalat başlamadan önce müşteri onayı için detaylı imalat çizimleri sunarak, büyük çaplı özel te'nizin proje boru izometrik gereksinimlerini tam olarak karşılamasını sağlıyoruz.
