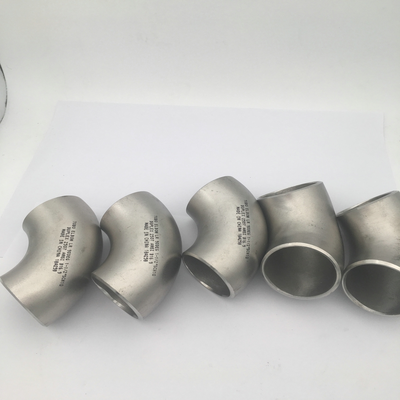

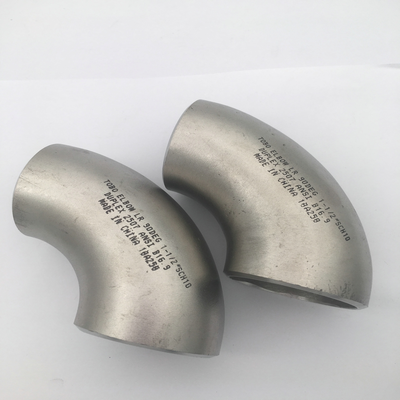

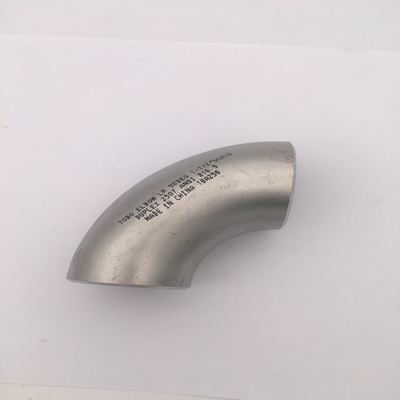

Butt kaynak LR 90D dirseği Süper Duplex 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

Butt kaynak LR 90D dirseği Süper Duplex 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

1Ürün Tanımı

Bu ürün, 90 derece uzun yarıçaplı (LR)Super Duplex 2507 (UNS S32750 / F53)ÇelikASTM A815veASME B16.9StandartlarSuper Duplex 2507, yaklaşık %50 ferrit ve %50 austenit'ten oluşan çift fazlı mikrostrüktüre sahip yüksek alaşımlı dupleks paslanmaz çeliktir.PREN değeri 40'ı aştıLR tasarımı, eğrilik yarıçapına eşit1.5 kez boru çapı (R = 1.5D), minimum basınç kaybı ile pürüzsüz sıvı akışı sağlamakBu 1-1/2 "SCH10 montajı, olağanüstü dayanıklılık ve korozyon direnci gerektiren zorlu endüstriyel borulama sistemlerinde kalıcı bir but-lesleme bağlantısı için tasarlanmıştır.

2Ana Ürün Parametreleri

3Uygulama / Kullanım

Bu 90° LR dirseği son derece agresif ve yüksek stresli ortamlar için idealdir:

• Petrol ve Gaz: Offshore platformlar, denizaltı borulama sistemleri, kuyu başı bağlantıları, deniz suyu enjeksiyon hatları, ekşi gaz hizmeti (NACE MR0175 uyumlu)

• Kimyasal İşleme: Klorür içeren asitler, ısı değiştiriciler, yüksek basınçlı işlem hatları

• Denizcilik ve Tuzsuzlaştırma: Deniz suyu boruları, ters osmose sistemleri, tuzlu su işleme alımı

• Elektrik üretimi: Soğutma suyu sistemleri, kondansör boruları

• Pulp ve Kağıt: Beyazlama hatları, sindiriciler

4. Avantajlar

• Üstün Güç: Verim gücü (550-800 MPa) yaklaşık2.5 ila 3 kat 316L'den, daha ince duvarlar ve daha hafif boru sistemleri

• Olağanüstü korozyon direnci: PREN ≥ 40, çukurlara, çatlak korozyona ve klorür stres korozyon çatlaklarına (SCC) olağanüstü direnç sağlar

• 2205'den daha yüksek: Hem korozyon dayanıklılığı hem de mekanik dayanıklılığı bakımından standart duplex 2205'i geçiyor

• Uzun Yarıçap Tasarımı: R=1.5D basınç düşüşünü, türbülansı ve erozyonu en aza indirir

• Geniş sıcaklık aralığı: -50°C'den 300°C'ye kadar özelliklerini korur

5Fonksiyonlar

90° LR dirseği, bir boru sistemi içindeki sıvı akışının yönünü minimum basınç kaybı ile 90 derece değiştirirUzun yarıçap tasarımı (R = 1.5D), akış direncini, türbülansı ve erozyonu azaltır ve yüksek hızlı ve koroziv ortam uygulamaları için uygundur.Alt kaynak bağlantısı kalıcı bir, kritik servis ortamları için yüksek yapısal bütünlüğü olan sızıntı geçirmez eklem.

6Kurulum talimatları

1. Paketlenme Denetimi: Taşıma hasarını kontrol edin; ASME B16'ya göre işaretleri, boyutları ve malzeme sertifikasını doğrulayın.9

2. Yüzey Hazırlığı: Özel paslanmaz çelik aletlerle kaynak kenarını ve çevresini temizleyin; tüm yağ, yağ ve kirletici maddeleri çıkarın

3. Düzleştirme: Dokunmayı bağlantı borularıyla doğru bir şekilde hizalayın, uygun bir şekilde yerleştirilmesini sağlayın

4. Takka kaynak: Montajı pozisyonunda tutmak için en az takma kaynakları uygulayın; son kaynaktan önce iyice temizleyin

5. Kaynaklama: Sertifikalı kaynakçılarla onaylanmış WPS'yi takip ederek kıç kaynakını gerçekleştirin. Super Duplex 2507 için sıkı ısı giriş kontrolü gereklidir. Eşleşen dolgu metali ile GTAW veya SMAW kullanın.ER2594Sıcaklık girişi0.5 ila 1.5 kJ/mmAralık sıcaklığı korunmalıdır.≤ 100°C ile 150°C arasındazararlı faz oluşumunu önlemek içinGenellikle önceden ısıtma gerekmez.

6. Kaynatma sonrası işleme:1020-1120°C'de çözeltme kızartması ve ardından su ile söndürülmesi gereklidir.Dupleks yapıyı ve korozyon direncini geri kazanmak için

7. Denetim: Proje gereksinimlerine göre NDT (PT/MT, UT) gerçekleştirin. ASTM E562'ye göre ferrit içeriğinin doğrulanması önerilir.

7. Önlemler

• Sıcaklık sınırı: Yukarıdaki kullanım için önerilmez.300°C316°C'den fazla uzun süre maruz kalmak kırılmaya neden olabilir.

• Ferrit Denge: Ferrit içeriğinin%40-60.- Yanlış ısı işleme, ferrit oranlarının en yaygın nedenidir.

• Metallerarası Faz Duyarlılığı: Süper dupleks kaynaklar sigma ve chi faz oluşumuna duyarlıdır; sıkı ısı giriş kontrolü zorunludur

• Temizlik: Karbon çelik üretiminden daha yüksek bir temizlik derecesi gerektirir; kirliliği önlemek için özel aletler kullanın

• Korozyon Testleri: ASTM A923 C yöntemi korozyon dayanıklılığını doğrulamak için standarttır.

• NACE Uygunluğu: Asit gazı hizmeti için, NACE MR0175 gereksinimlerine uygunluğunu onaylayın

8Nakliye ve Teslimat

• Standart teslimat süresi genellikle7~30 gün, sipariş miktarına ve özelliklere bağlı olarak

9Ödeme Şartları

• Ortak uluslararası ödeme yöntemleri şunlardır:T/T (Telegrafik Transfer)veL/C görme (Kredit Mektubu)

10Paketleme

Ürünler güvenli bir şekilde paketlenmiştir.plywood kabuklarıya daAhşap kasalarGüvenli nakliyeyi sağlamak ve transit sırasında hasarı önlemek için iç amortizasyonla.
